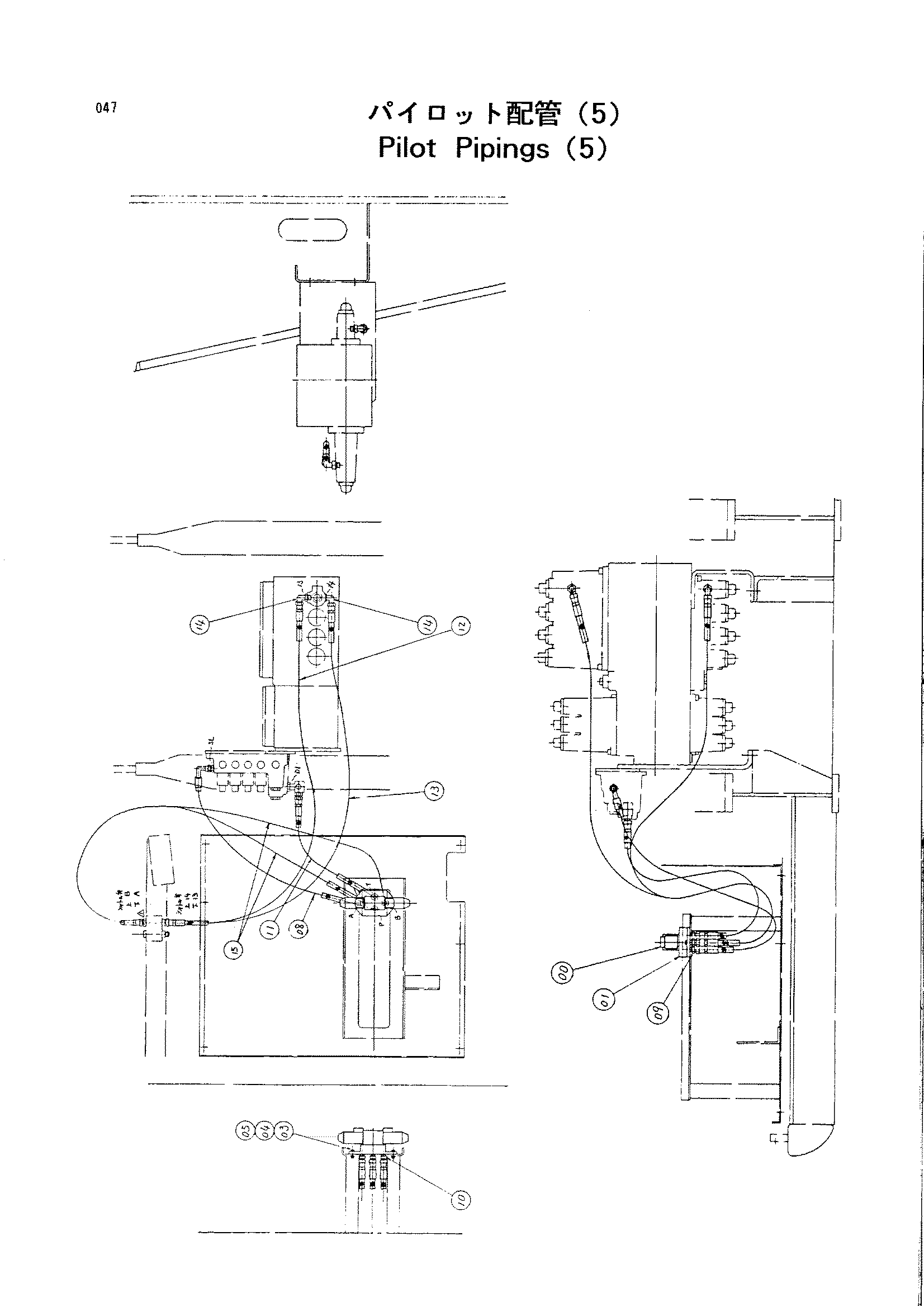

Пилотный трубопроводы (5) — HITACHI HR420
Заводская схема «Пилотный трубопроводы (5)» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4221986 | Электромагнитный клапан | 1 |
| 01 | 4158563 | Коллектор | 1 |
| 03 | M340620 | Болт с внутренним шестигранником | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | M500605 | Гайка | 2 |
| 08 | 4313246 | Шланг | 1 |
| 09 | 4215649 | Адаптер | 1 |
| 10 | 4215650 | Адаптер | 3 |
| 11 | 4269838 | Шланг | 1 |
| 12 | 4270440 | Шланг | 1 |
| 13 | 4258887 | Шланг | 1 |
| 14 | 4154671 | Угловой штуцер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4287441 | Нейлоновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
