Электрооборудование (1) — HITACHI HR420

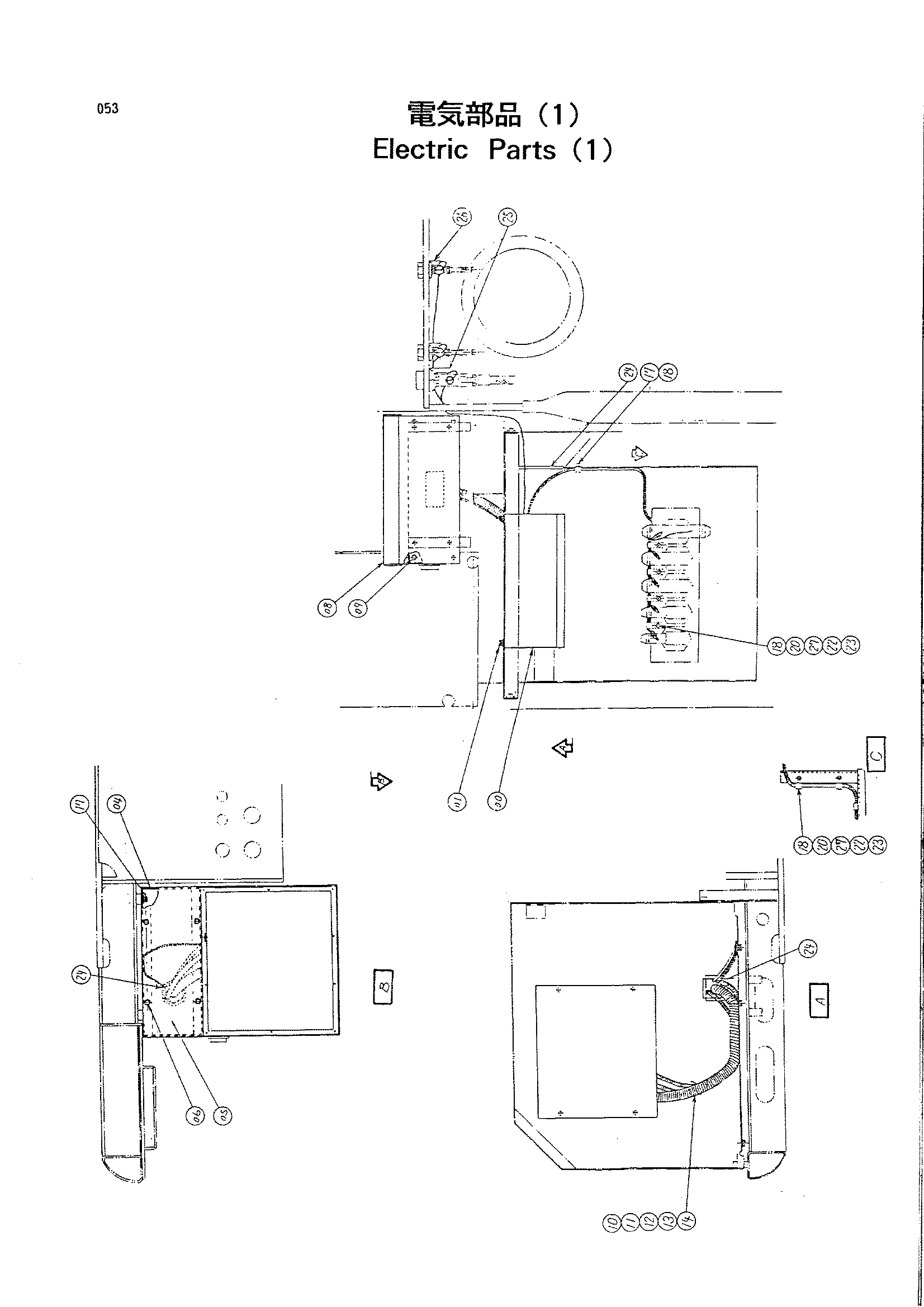

Заводская схема «Электрооборудование (1)» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9136501 | Короб управление | 1 |
| 01 | J020820 | Болт с шайбой | 4 |
| 04 | 8061035 | Кронштейн | 1 |
| 05 | 4341364 | Крышка | 1 |
| 06 | J020816 | Болт с шайбой | 4 |
| 08 | 9136502 | Короб оператинг | 1 |
| 09 | J020820 | Болт с шайбой | 4 |
| 10 | 9136508 | Жгут проводов | 1 |
| 11 | 0001835 | Жгут проводов | 1 |
| 12 | 4277927 | Жгут проводов | 1 |
| 13 | 4121859 | Ленточный зажим | 10 |
| 14 | 4055312 | Ленточный зажим | 10 |
| 17 | J021020 | Болт с шайбой | 6 |
| 18 | 4190275 | Зажим | 8 |
| 20 | J900816 | Болт | 6 |
| 22 | A590108 | Плоская шайба | 12 |
| 23 | M500807 | Гайка | 6 |
| 24 | 4190595 | Резиновая прокладка | 3 |
| 25 | 4351914 | Кронштейн | 1 |
| 26 | 4351915 | Кронштейн | 2 |
| 27 | A590908 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
