Пилотный трубопроводы (1) — HITACHI HR420

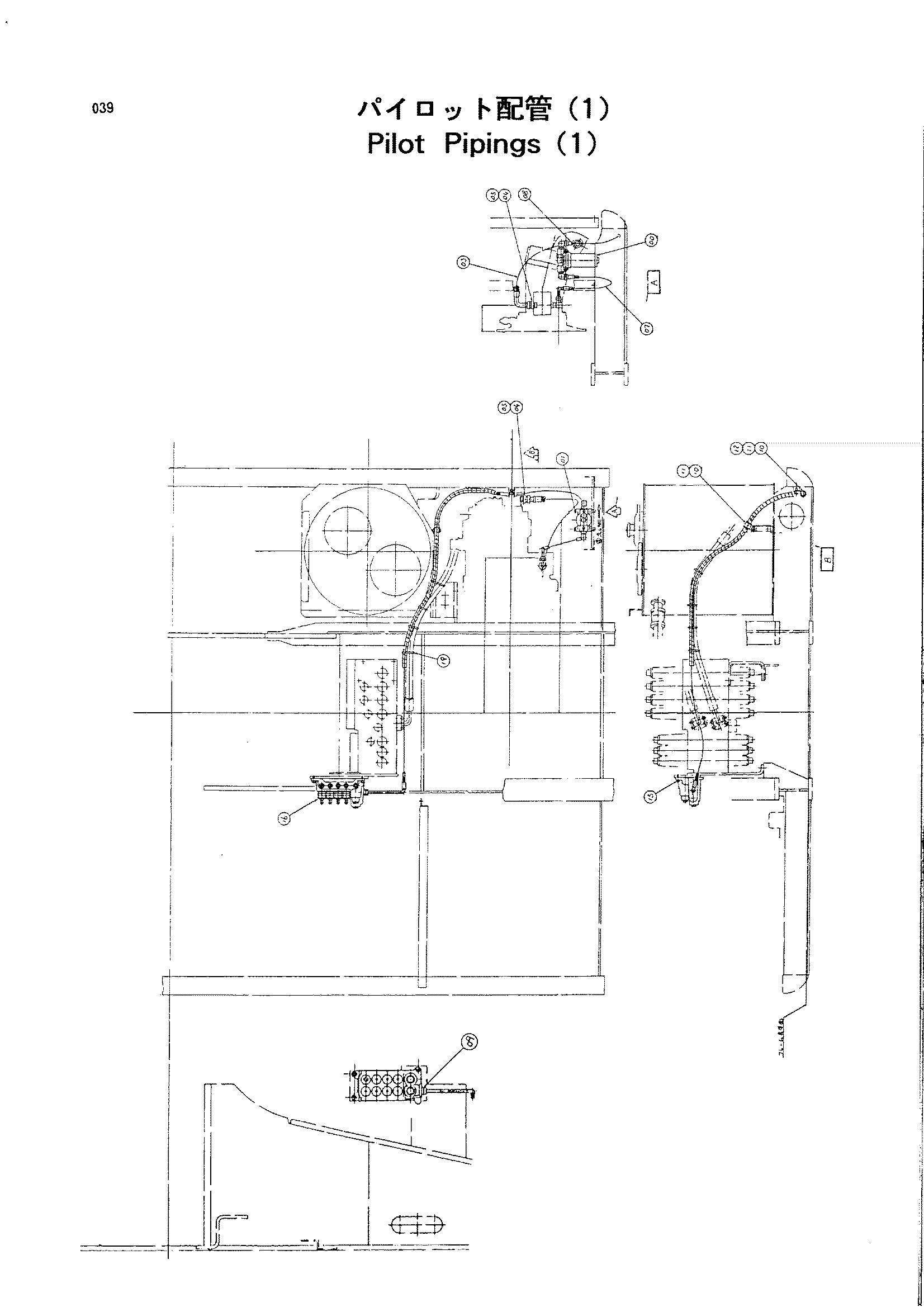

Заводская схема «Пилотный трубопроводы (1)» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J011000 | Болт с шайбой | 2 |
| 03 | 4329588 | Шланг | 1 |
| 04 | 4189619 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 07 | 4278524 | Шланг | 1 |
| 08 | 9103716 | Шланг в сборе | 1 |
| 09 | 4210361 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4316226 | Резиновая втулка | 2 |
| 11 | 4190263 | Зажим | 2 |
| 12 | J011020 | Болт с шайбой | 1 |
| 15 | M341025 | Болт с внутренним шестигранником | 3 |
| 16 | 4331026 | Клапан SOL | 1 |
| 19 | 4055312 | Ленточный зажим | 4 |
| 100 | 4191300 | Масляный фильтр | 1 |
| 100A | 4207841 | Элемент масляный | 1 |
| 100B | 4191301 | Фильтрующий элемент | 1 |
| 100C | A811065 | Уплотнительное кольцо | 1 |
| 101 | 4154672 | Угловой штуцер | 2 |
| 101A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
