Ход трубопроводы — HITACHI HR420

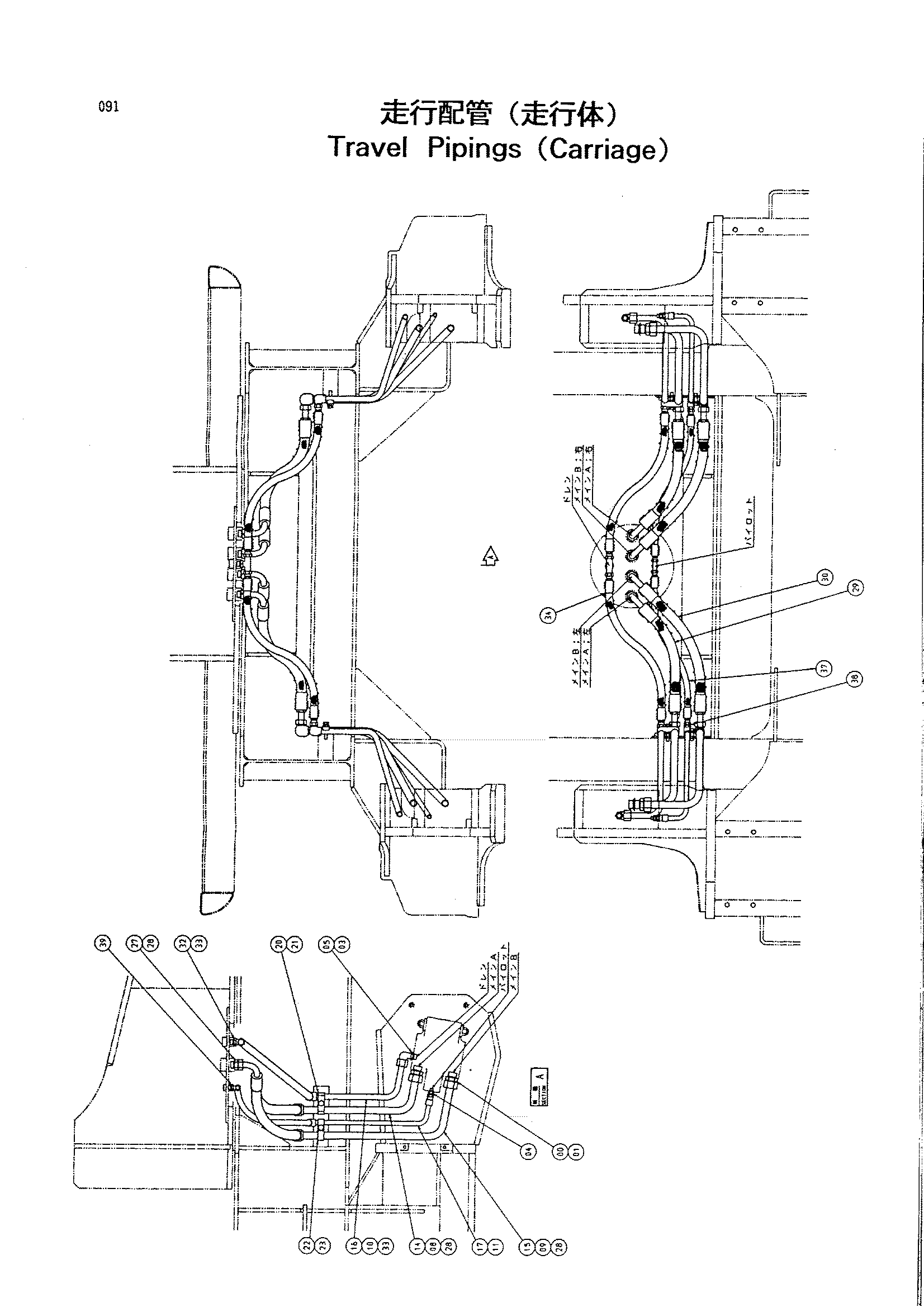

Заводская схема «Ход трубопроводы» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 4 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4200467 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4202404 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 8062108 | Трубка | 1 |
| 09 | 8062109 | Трубка | 1 |
| 10 | 8062106 | Трубка | 1 |
| 11 | 8062107 | Трубка | 1 |
| 14 | 8062104 | Трубка | 1 |
| 15 | 8062105 | Трубка | 1 |
| 16 | 8062102 | Трубка | 1 |
| 17 | 8062103 | Трубка | 1 |
| 20 | 4141806 | Хомут трубки | 2 |
| 21 | J011260 | Болт с шайбой | 2 |
| 22 | 4260035 | Хомут трубки | 2 |
| 23 | J011240 | Болт с шайбой | 2 |
| 27 | 4189619 | Адаптер | 4 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4187308 | Уплотнительное кольцо | 8 |
| 29 | 4347544 | Шланг | 2 |
| 30 | 4347543 | Шланг | 2 |
| 32 | 4236770 | Тройник | 1 |
| 33 | 4138938 | Уплотнительное кольцо | 4 |
| 34 | 4347557 | Шланг | 2 |
| 37 | 4347542 | Шланг | 2 |
| 38 | 4200466 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4208472 | Тройник | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
