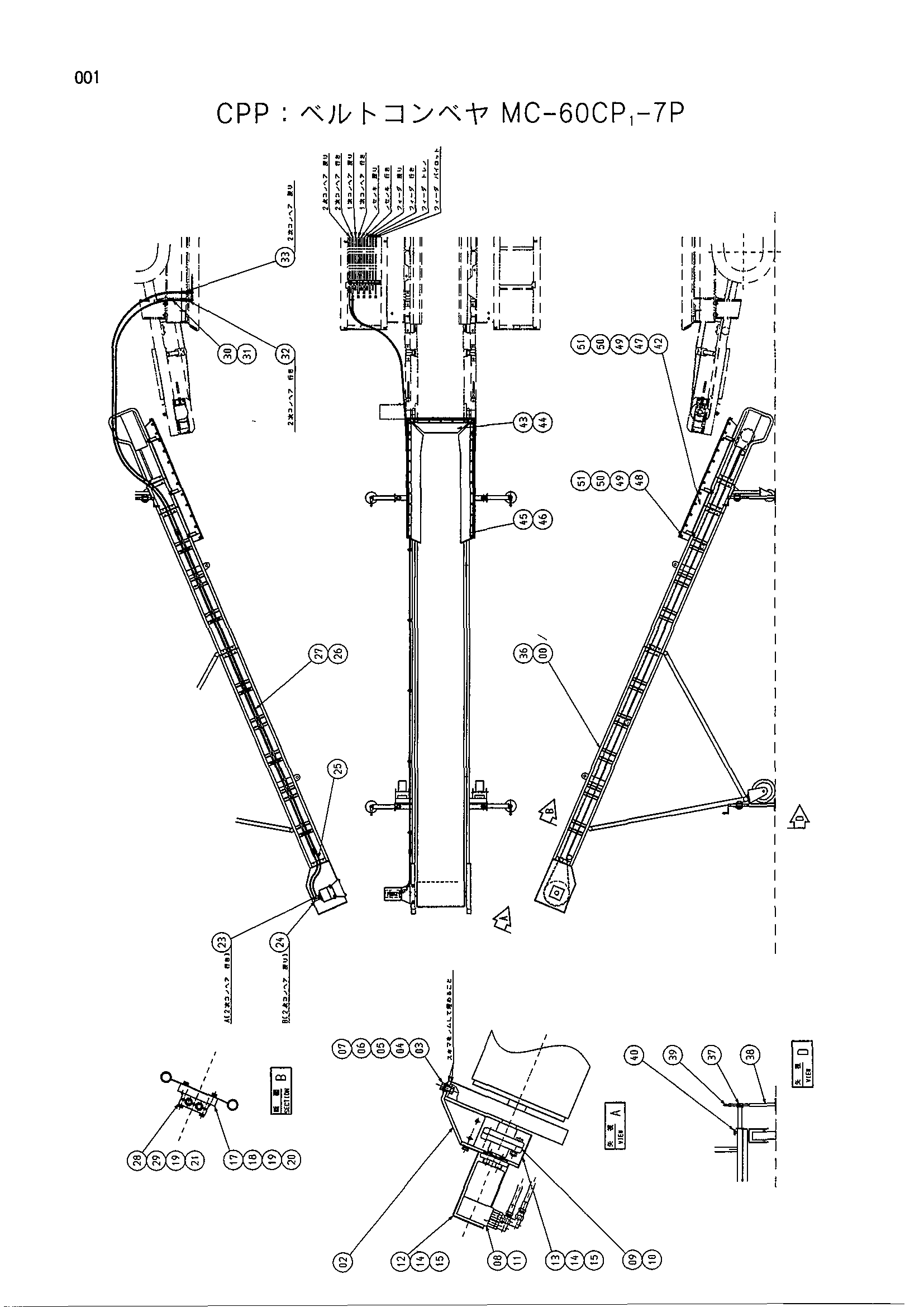

Схема 001 — HITACHI HR420

Заводская схема «Схема 001» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4352464	Конвейер	1
02	8063665	Кронштейн	1
03	4355270	Проставка	2
04	J901235	Болт	2
05	A590912	Пружинная шайба	2
06	449490	Шайба	2
07	J950012	Гайка	2
08	4355522	Гидромотор	1
09	4354199	Муфта фланец	1
10	94-2292	Шпонка	1
11	M341225	Болт с внутренним шестигранником	4
12	9745197	Кронштейн	1
13	3073641	Крышка	1
14	J901016	Болт	6
15	A590910	Пружинная шайба	6
17	4356384	Седло винта	5
18	J900825	Болт	10
19	A590908	Пружинная шайба	20
20	A590108	Плоская шайба	10
21	J900855	Болт	10
23	4200471	Угловой штуцер	1
24	4277651	Угловой штуцер	1
25	4263041	Шланг	2
26	4200466	Адаптер	4
27	9745168	Трубка	2
28	4349111	Хомут	10
29	4344284	Втулка	10
30	4241377	Шланг	2
31	4215650	Адаптер	2
32	4022907	Самоуплотняющееся соединение	1
33	4022908	Самоуплотняющееся соединение	1
36	6015472	Дополнительный. конвейер	1
37	9745684	Трубка	4
38	9745685	Пост	4
39	4360263	Кранк	4
40	4203325	Рукоятка	4
42	7030568	Бункер	1
43	4359736	Резиновая прокладка	1
44	4359866	Пластина	1
45	3073456	Резиновая прокладка	2
46	3074248	Пластина	2
47	J901030	Болт	6
48	J901040	Болт	31
49	A590110	Плоская шайба	37
50	A590910	Пружинная шайба	37
51	J950010	Гайка	37

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
