Экран базовый — HITACHI HR320G-5

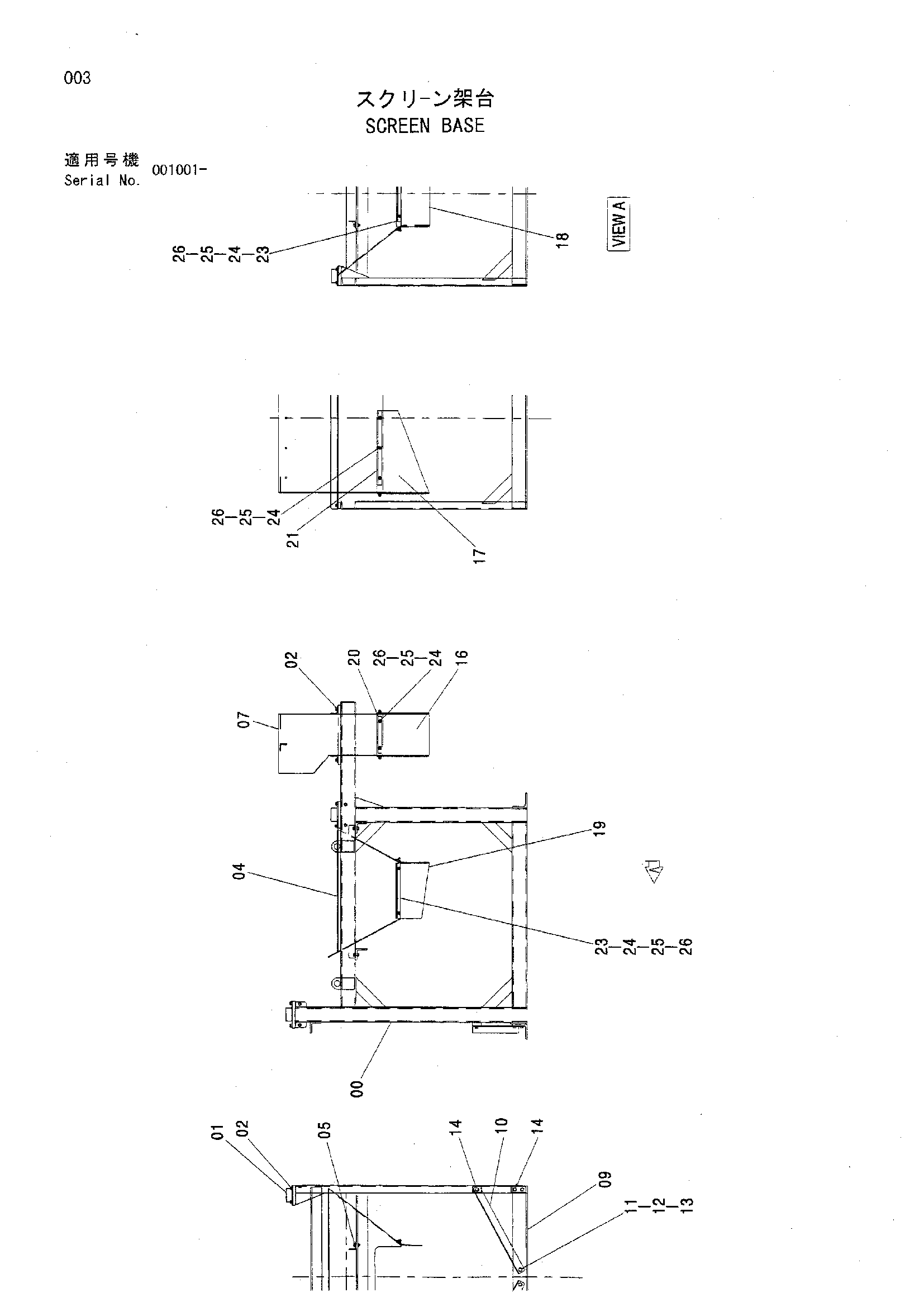

Заводская схема «Экран базовый» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008698 | Рама | 1 |
| 01 | 8090468 | Кронштейн | 4 |
| 02 | J021025 | Болт с шайбой | 20 |
| 02 | J271025 замена: J901025 | Болт с шайбой | 20 |
| 02 | J271025 замена: J222010 | Болт с шайбой | 20 |
| 04 | 6021527 | Кхуте | 1 |
| 05 | J021235 | Болт с шайбой | 4 |
| 05 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 05 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 07 | 7043709 | Кхуте | 1 |
| 09 | 3096942 | Кронштейн | 1 |
| 10 | 4482405 | Кронштейн | 2 |
| 11 | J901235 | Болт | 2 |
| 12 | A590112 | Плоская шайба | 4 |
| 13 | J950012 | Гайка | 2 |
| 14 | J021030 | Болт с шайбой | 6 |
| 14 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 14 | J271030 замена: J222010 | Болт с шайбой | 6 |
| 16 | 4487023 | Резиновая прокладка | 1 |
| 17 | 4487027 | Резиновая прокладка | 2 |
| 18 | 4487805 | Резиновая прокладка | 1 |
| 19 | 4487806 | Резиновая прокладка | 2 |
| 20 | 4487028 | Штанга плоский | 1 |
| 21 | 4487030 | Штанга плоский | 2 |
| 23 | 4487804 | Штанга плоский | 3 |
| 24 | J901030 | Болт | 14 |
| 25 | A590110 | Плоская шайба | 14 |
| 26 | J950010 | Гайка | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
