Гидролинии рабочего оборудования — HITACHI HR320G-5

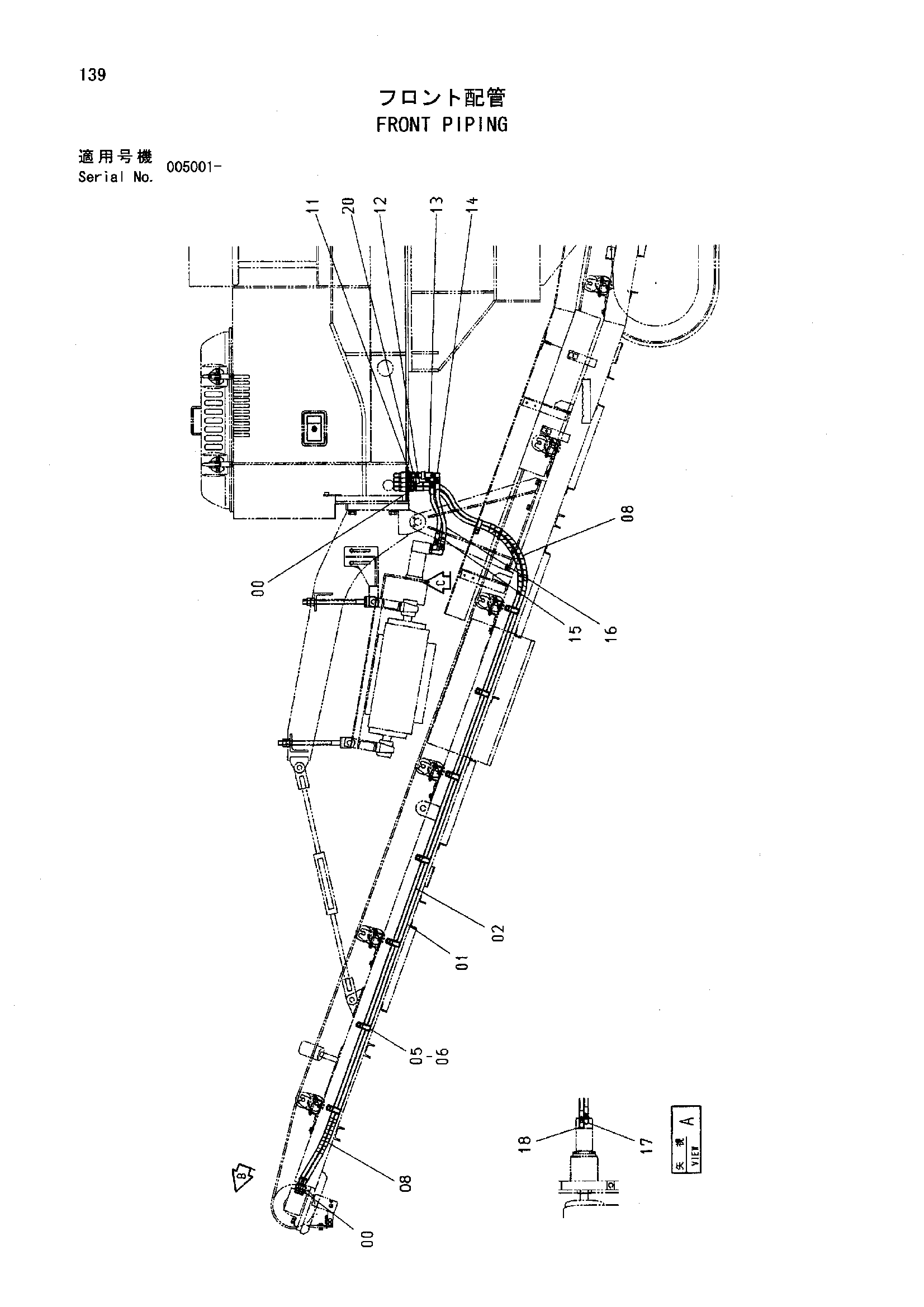

Заводская схема «Гидролинии рабочего оборудования» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4432426 | Шланг | 1 |
| 02 | 4432427 | Шланг | 1 |
| 05 | 4190266 | Зажим | 8 |
| 06 | J021020 | Болт с шайбой | 8 |
| 08 | 4133527 | Защитный кожух | 4 |
| 11 | 4217207 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4033129 | Самоуплотняющееся соединение | 2 |
| 13 | 4033130 | Самоуплотняющееся соединение | 2 |
| 14 | 4154658 | Угловой штуцер | 2 |
| 15 | 4432428 | Шланг | 1 |
| 16 | 4432429 | Шланг | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4217342 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4444529 | Разъём S | 1 |
| 23 | 4432443 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
