Рама (экран) — HITACHI HR320G-5

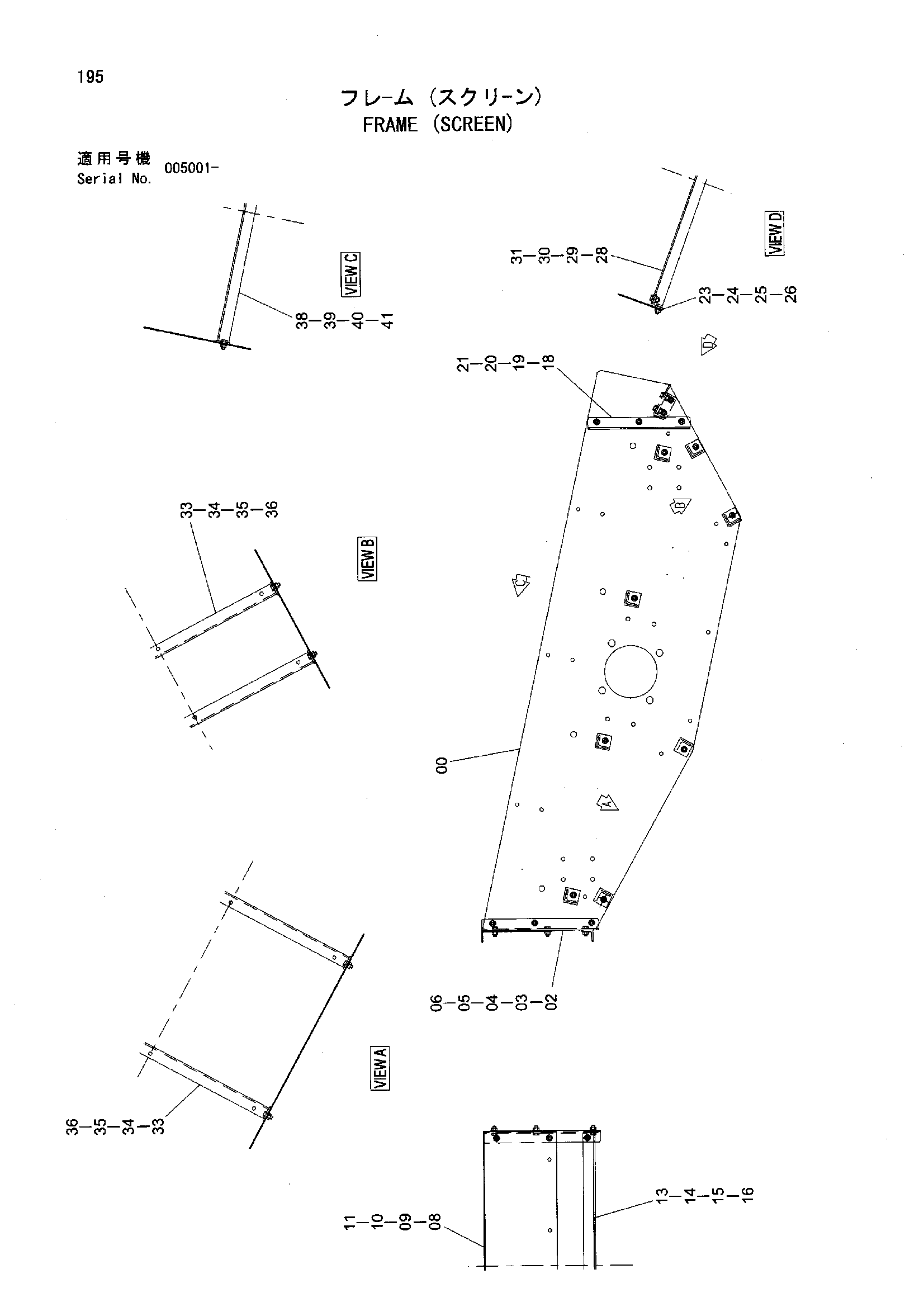

Заводская схема «Рама (экран)» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2048810 | Рама | 2 |
| 02 | 4485153 | Кронштейн | 1 |
| 03 | 4485154 | Кронштейн | 1 |
| 04 | J901025 | Болт | 6 |
| 05 | A590110 | Плоская шайба | 6 |
| 06 | J950010 | Гайка | 6 |
| 08 | 3096901 | Рама задний | 1 |
| 09 | J901025 | Болт | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | J950010 | Гайка | 4 |
| 13 | 4485246 | Угол | 1 |
| 14 | J901025 | Болт | 2 |
| 15 | A590110 | Плоская шайба | 2 |
| 16 | J950010 | Гайка | 2 |
| 18 | 4485155 | Кронштейн | 2 |
| 19 | J901025 | Болт | 6 |
| 20 | A590110 | Плоская шайба | 6 |
| 21 | J950010 | Гайка | 6 |
| 23 | 4485157 | Кронштейн | 2 |
| 24 | J901025 | Болт | 4 |
| 25 | A590110 | Плоская шайба | 4 |
| 26 | J950010 | Гайка | 4 |
| 28 | 3096887 | Кхуте | 1 |
| 29 | J901025 | Болт | 4 |
| 30 | A590110 | Плоская шайба | 8 |
| 31 | J950010 | Гайка | 4 |
| 33 | 9759976 | Балка | 4 |
| 34 | J901025 | Болт | 8 |
| 35 | A590110 | Плоская шайба | 8 |
| 36 | J950010 | Гайка | 8 |
| 38 | 9759967 | Балка | 4 |
| 39 | J901025 | Болт | 8 |
| 40 | A590110 | Плоская шайба | 8 |
| 41 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
