Электрооборудование (1) — HITACHI HR320G-5

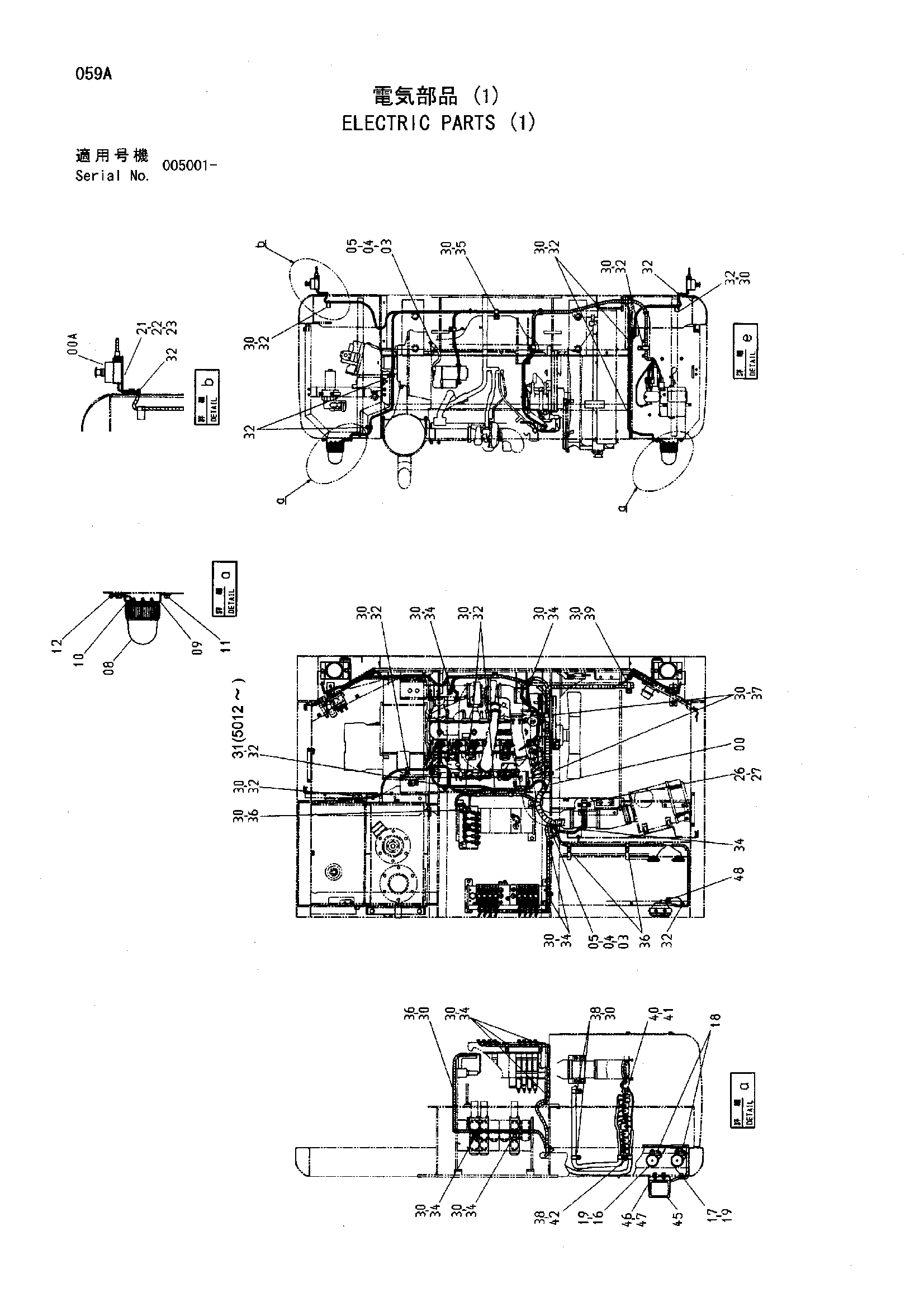

Заводская схема «Электрооборудование (1)» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003736 | Жгут проводов | 1 |
| 00A | 4450175 | Выключатель | 1 |
| 03 | J950010 | Гайка | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 05 | A590110 | Плоская шайба | 2 |
| 08 | 4429413 | Фонарь воркинг | 2 |
| 09 | 4235958 | Кронштейн | 2 |
| 10 | 94-2816 | Резиновая втулка | 2 |
| 11 | J021030 | Болт с шайбой | 4 |
| 12 | 4190261 | Зажим | 2 |
| 16 | 4190705 | Звуковой сигнал | 1 |
| 17 | 4191499 | Звуковой сигнал | 1 |
| 18 | 4254603 | Жгут проводов | 2 |
| 19 | J020825 | Болт с шайбой | 2 |
| 21 | 4447460 | Кронштейн | 2 |
| 22 | J021030 | Болт с шайбой | 4 |
| 23 | J450412 | Винт с шайбой | 4 |
| 26 | 4279835 | Реле защитный | 1 |
| 27 | J010816 | Болт с шайбой | 2 |
| 30 | J021025 | Болт с шайбой | 27 |
| 31 | J021025 | Болт с шайбой | 1 |
| 32 | 4190261 | Зажим | 14 |
| 33 | 4190282 | Зажим | 1 |
| 34 | 4190273 | Зажим | 10 |
| 35 | 4190264 | Зажим | 1 |
| 36 | 4190275 | Зажим | 4 |
| 37 | 4190263 | Зажим | 2 |
| 38 | 4192035 | Зажим | 4 |
| 39 | 4190266 | Зажим | 1 |
| 40 | 3090996 | Кронштейн | 1 |
| 41 | J021025 | Болт с шайбой | 1 |
| 42 | J011030 | Болт с шайбой | 1 |
| 45 | 4274478 | Фара | 1 |
| 45A | 4285646 | Рассеиватель | 1 |
| 45B | 4285647 | Обод | 1 |
| 45C | 4285648 | Лампа | 1 |
| 45D | 4288342 | Прокладка | 1 |
| 45E | J900616 | Болт | 2 |
| 46 | 4447521 | Кронштейн | 1 |
| 47 | J021025 | Болт с шайбой | 2 |
| 48 | 4345263 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
