Напорные трубопроводы — HITACHI HR320G-5

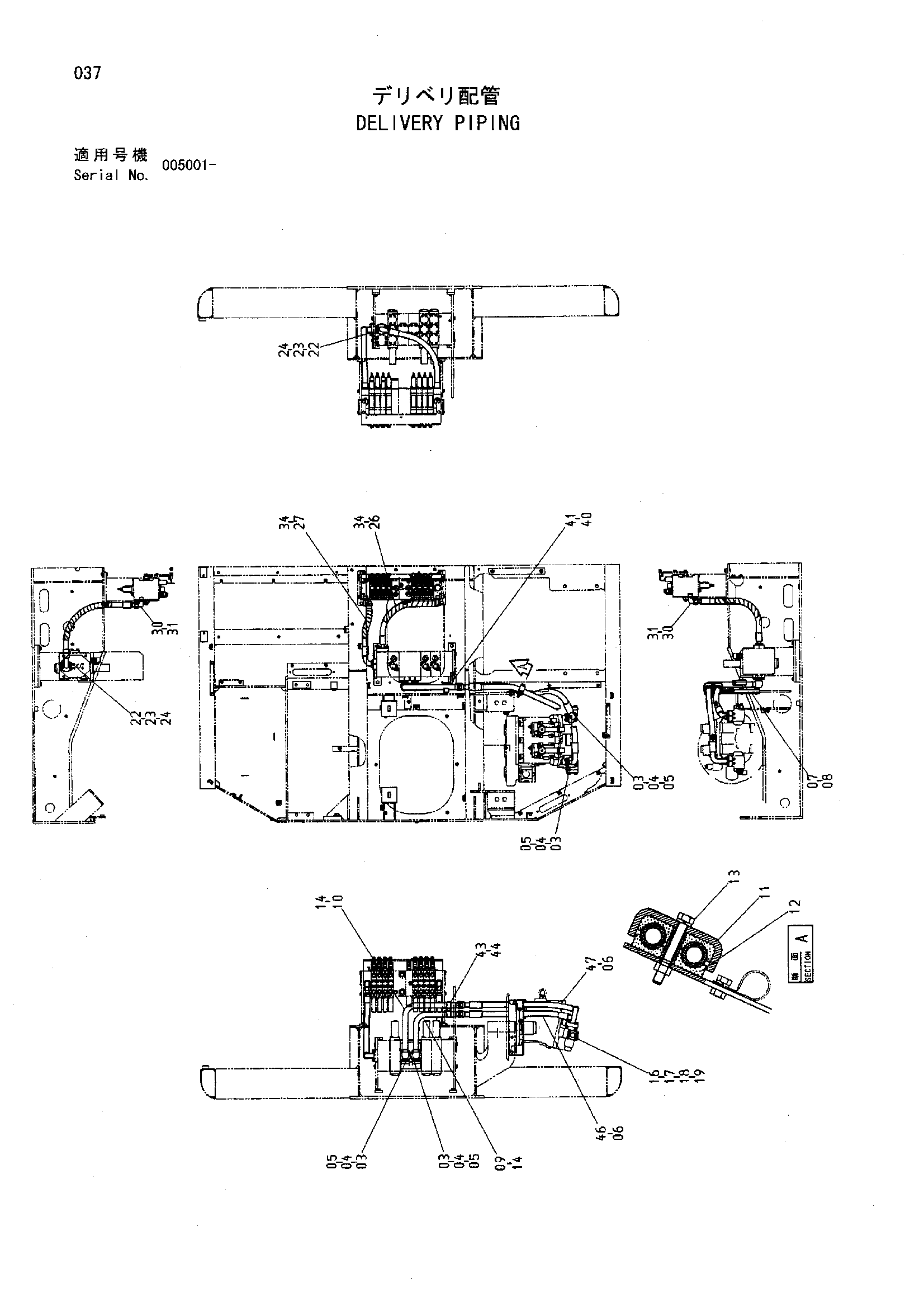

Заводская схема «Напорные трубопроводы» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4085560 | Разъёмный фланец | 8 |
| 04 | 966993 | Уплотнительное кольцо | 4 |
| 05 | J781240 | Болт с внутренним шестигранником | 16 |
| 06 | 4044420 | Защитный кожух | 2 |
| 07 | 8060776 | Кронштейн | 1 |
| 08 | J011235 | Болт с шайбой | 2 |
| 09 | 8082478 | Трубка | 1 |
| 10 | 8082480 | Трубка | 1 |
| 11 | 8061722 | Хомут | 1 |
| 11 | 8053449 | Хомут шланга | 1 |
| 12 | 3072291 | Резиновая прокладка | 1 |
| 12 | 9738975 | Хомут | 1 |
| 13 | J011290 | Болт с шайбой | 1 |
| 13 | J011270 | Болт с шайбой | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 16 | 4423181 | Пробка | 2 |
| 17 | 971489 | Уплотнительное кольцо | 2 |
| 18 | 4506459 | Разъёмный фланец | 4 |
| 19 | J781035 | Болт с внутренним шестигранником | 8 |
| 22 | 4085560 | Разъёмный фланец | 4 |
| 23 | 966993 | Уплотнительное кольцо | 2 |
| 24 | J781240 | Болт с внутренним шестигранником | 8 |
| 26 | 4447387 | Шланг | 1 |
| 27 | 4226378 | Шланг | 1 |
| 30 | A853368 | Угловой штуцер | 2 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4187328 | Уплотнительное кольцо | 2 |
| 34 | 4044420 | Защитный кожух | 2 |
| 38 | 4432179 | Шланг | 1 |
| 40 | J011030 | Болт с шайбой | 2 |
| 40 | J021030 | Болт с шайбой | 2 |
| 41 | 4447216 | Кронштейн | 1 |
| 43 | 4053599 | Хомут трубки | 1 |
| 44 | J011265 | Болт с шайбой | 1 |
| 46 | 4451935 | Шланг | 1 |
| 46 | 4452985 | Шланг | 1 |
| 47 | 4451936 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
