Кхуте — HITACHI HR320G-5

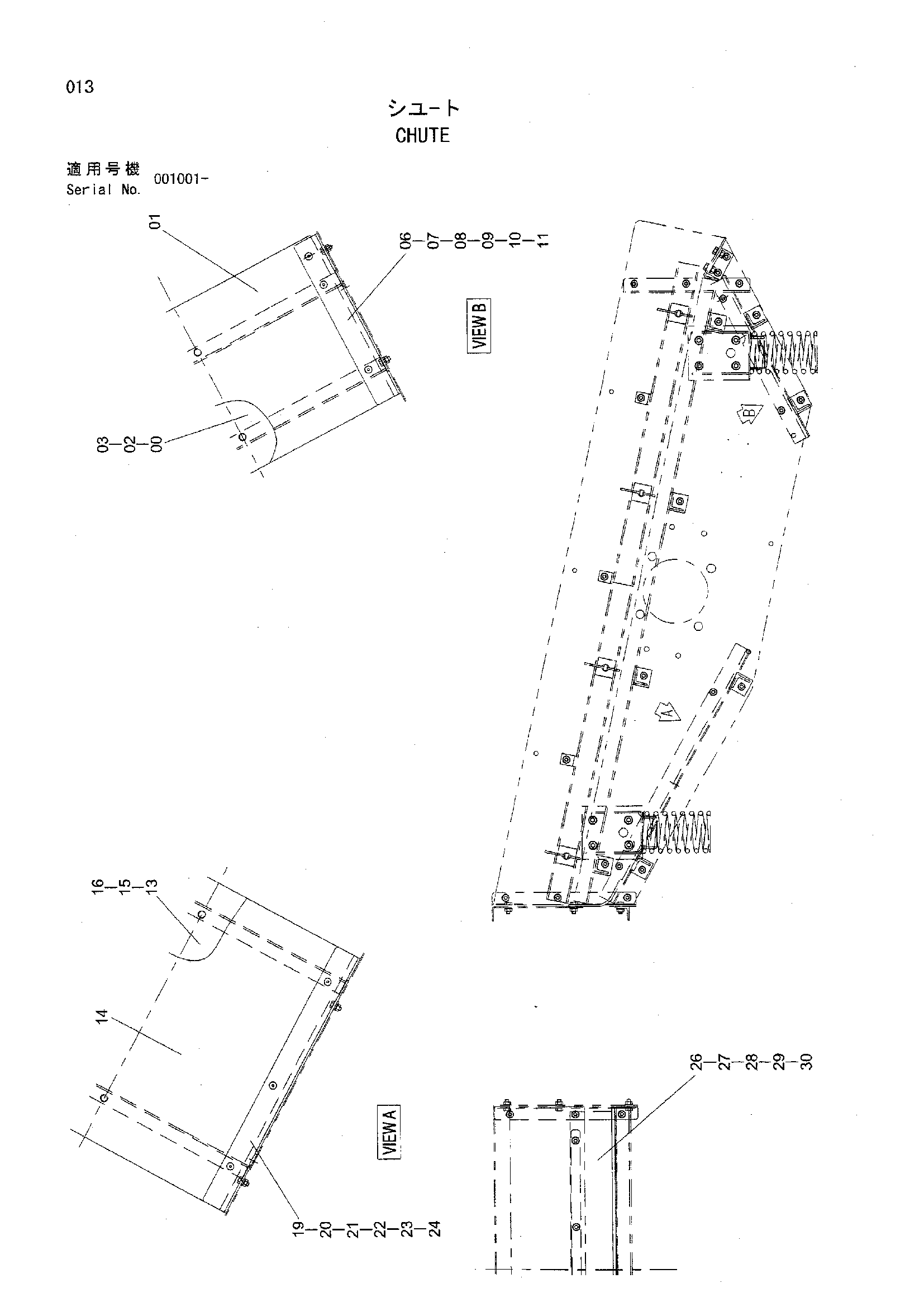

Заводская схема «Кхуте» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093200 | Пластина | 1 |
| 01 | 3096229 | Резиновая прокладка | 1 |
| 02 | J901025 | Болт | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 06 | 4608226 | Пластина | 1 |
| 07 | 4608227 | Пластина | 1 |
| 08 | 4432554 | Болт флусх | 6 |
| 09 | J901025 | Болт | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | J950010 | Гайка | 4 |
| 13 | 8093201 | Пластина | 1 |
| 14 | 3096228 | Резиновая прокладка | 1 |
| 15 | J901025 | Болт | 2 |
| 16 | A590110 | Плоская шайба | 2 |
| 19 | 4608228 | Пластина | 1 |
| 20 | 4608229 | Пластина | 1 |
| 21 | 4432554 | Болт флусх | 6 |
| 22 | J901025 | Болт | 4 |
| 23 | A590110 | Плоская шайба | 4 |
| 24 | J950010 | Гайка | 4 |
| 26 | 4485223 | Резиновая прокладка | 1 |
| 27 | 4485149 | Штанга плоский | 1 |
| 28 | J901030 | Болт | 4 |
| 29 | A590110 | Плоская шайба | 4 |
| 30 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
