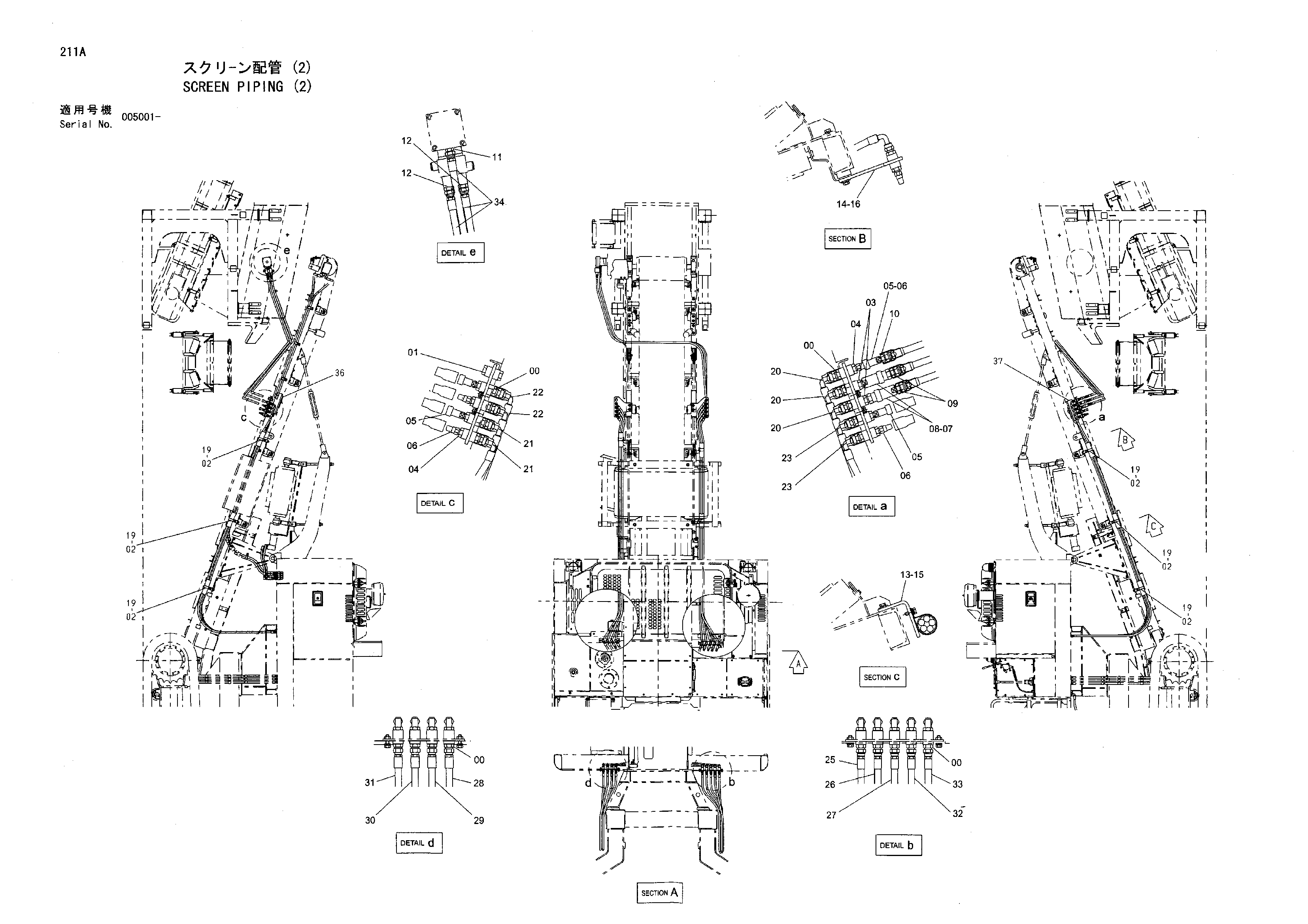

Экран трубопроводы (2) — HITACHI HR320G-5

Заводская схема «Экран трубопроводы (2)» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	A852144	Адаптер	18
00A	4506418	Уплотнительное кольцо	1
01	A885004	Пробка	2
01A	4506418	Уплотнительное кольцо	1
02	4193816	Зажим	6
03	4234652	Адаптер	2
03A	4506418	Уплотнительное кольцо	1
04	4142256	Адаптер	7
04A	4506418	Уплотнительное кольцо	1
05	4022907	Самоуплотняющееся соединение	4
05A	4072595	Колпачок	1
06	4022908	Самоуплотняющееся соединение	4
06A	4072596	Колпачок	1
07	4033130	Самоуплотняющееся соединение	2
07A	4048091	Колпачок	1
08	4033129	Самоуплотняющееся соединение	2
08A	4048090	Колпачок	1
09	4221287	Адаптер	2
10	4266331	Адаптер	1
11	A852134	Адаптер	1
11A	4509180	Уплотнительное кольцо	1
12	A852144	Адаптер	2
12A	4506418	Уплотнительное кольцо	1
13	J021030	Болт с шайбой	6
14	J021025	Болт с шайбой	4
15	4440998	Кронштейн	6
16	8081015	Пластина	2
17	4055312	Ленточный зажим	20
18	4044420	Защитный кожух	20
19	4219918	Резиновая втулка	6
20	4117817	Колпачок	6
21	4117818	Колпачок	4
22	4117821	Колпачок	4
23	4117822	Колпачок	4
25	4452433	Шланг	1
26	4452434	Шланг	1
27	4452435	Шланг	1
28	4452436	Шланг	1
29	4452437	Шланг	1
30	4452438	Шланг	1
31	4452439	Шланг	1
32	4452440	Шланг	1
33	4452441	Шланг	1
34	4376101	Шланг	3
36	3090712	Информационная табличка	1
37	3090801	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
