Ход пилотные гидролинии — HITACHI HR320G-5

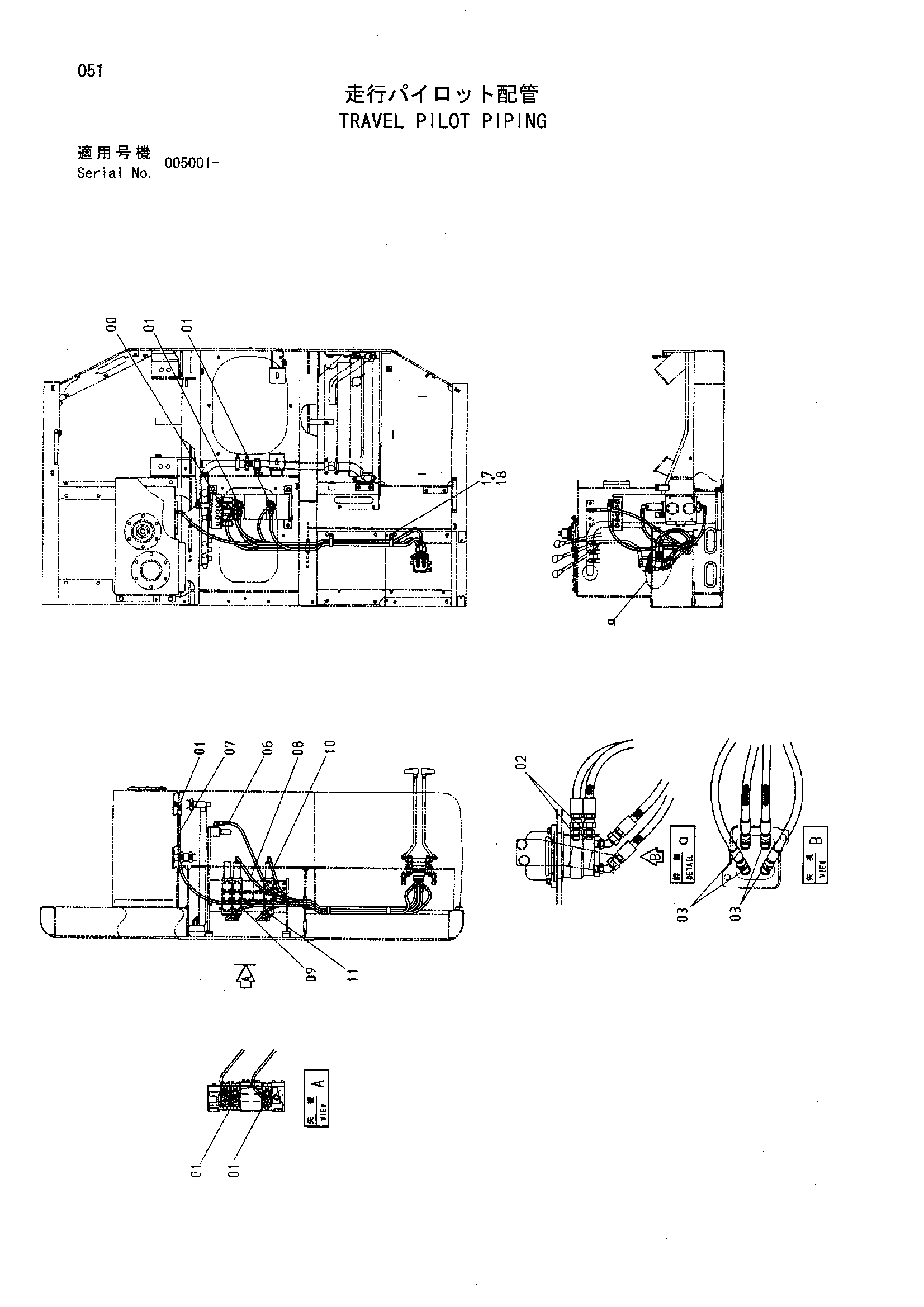

Заводская схема «Ход пилотные гидролинии» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 5 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852223 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4431736 | Шланг | 1 |
| 07 | 4431737 | Шланг | 1 |
| 08 | 4431738 | Шланг | 1 |
| 09 | 4431739 | Шланг | 1 |
| 10 | 4431740 | Шланг | 1 |
| 11 | 4431741 | Шланг | 1 |
| 17 | 4193848 | Зажим | 2 |
| 18 | J021020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
