Крышка (1) — HITACHI HR320G-5

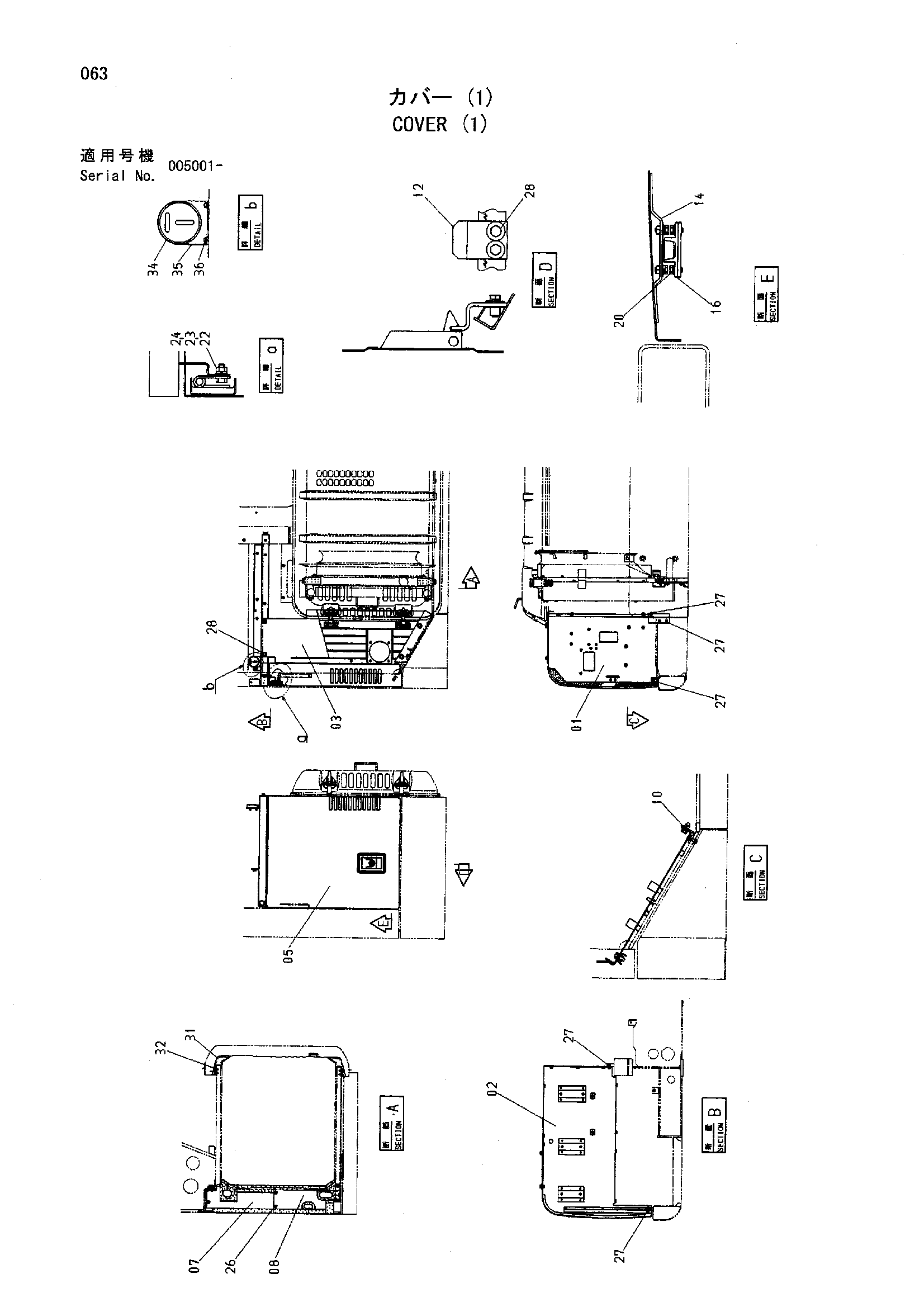

Заводская схема «Крышка (1)» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7033300 | Опора | 1 |
| 02 | 6018700 | Крышка | 1 |
| 03 | 6018721 | Крышка | 1 |
| 05 | 5006777 | Дверь | 1 |
| 07 | 8069374 | Крышка | 1 |
| 08 | 8069248 | Крышка | 1 |
| 10 | 9748922 | Кронштейн | 1 |
| 12 | 4257087 | Ограничитель | 1 |
| 14 | 4175254 | Ограничитель | 1 |
| 16 | 4175253 | Кронштейн | 1 |
| 20 | J020614 | Болт с шайбой | 4 |
| 22 | J950010 | Гайка | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 26 | J031025 | Болт с шайбой | 4 |
| 27 | J021030 | Болт с шайбой | 6 |
| 28 | J031030 | Болт с шайбой | 6 |
| 31 | 9743653 | Резиновая прокладка | 2 |
| 32 | J020820 | Болт с шайбой | 4 |
| 34 | 4091871 | Уровень | 1 |
| 35 | 3070974 | Кронштейн | 1 |
| 36 | J460520 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
