Принадлежности трубопроводы (2/2) — HITACHI HR320G-5

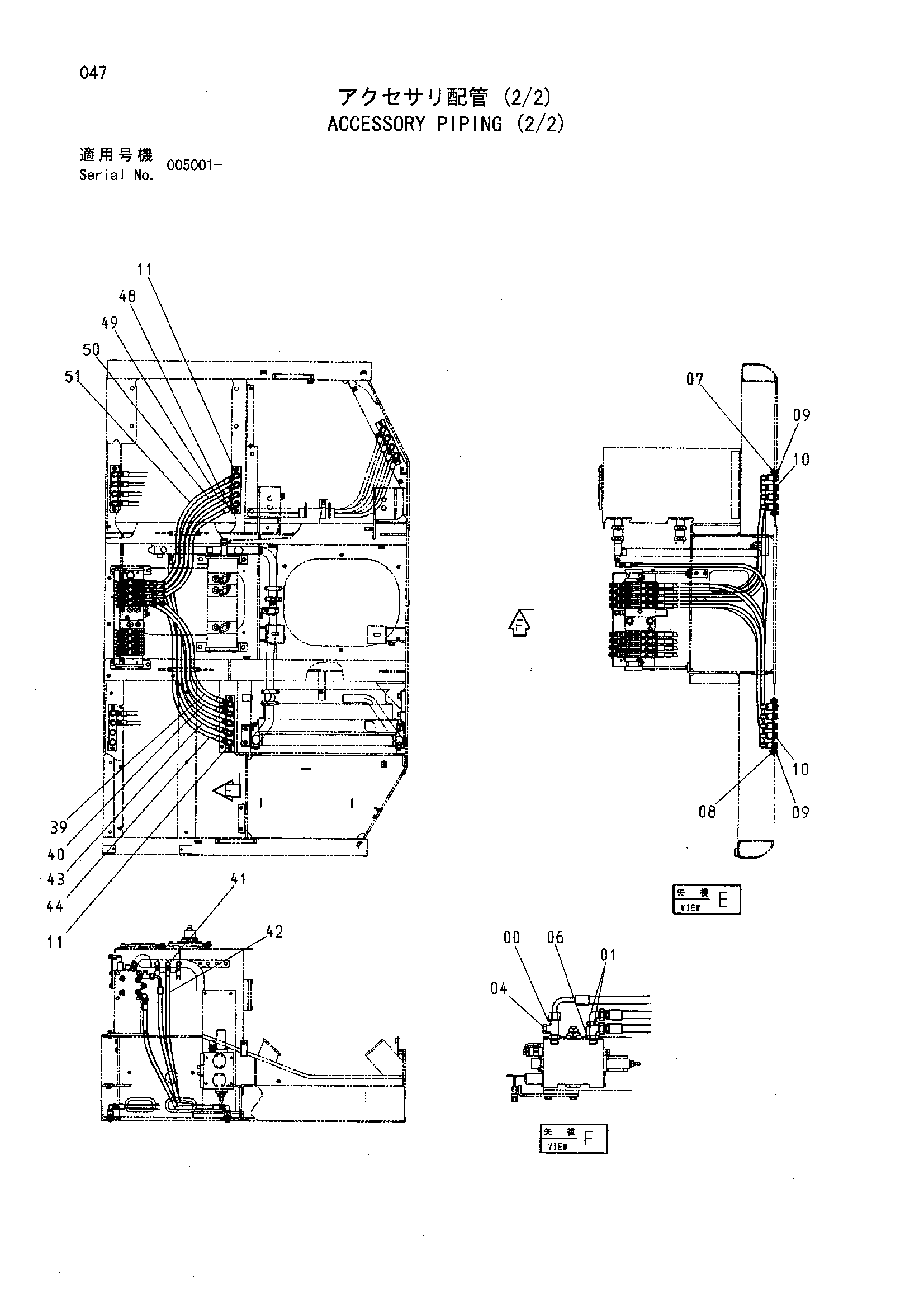

Заводская схема «Принадлежности трубопроводы (2/2)» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4285109 | Тройник | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 4 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4092534 | Пробка | 4 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4406267 | Переходник | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 8078865 | Пластина | 1 |
| 08 | 8078866 | Пластина | 1 |
| 09 | J021030 | Болт с шайбой | 4 |
| 10 | A885004 | Пробка | 9 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852344 | Угловой штуцер | 9 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4431708 | Шланг | 1 |
| 40 | 4431709 | Шланг | 1 |
| 41 | A852334 | Угловой штуцер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | 4431710 | Шланг | 1 |
| 43 | 4431721 | Шланг | 1 |
| 44 | 4431722 | Шланг | 1 |
| 48 | 4431716 | Шланг | 1 |
| 49 | 4431717 | Шланг | 1 |
| 50 | 4431718 | Шланг | 1 |
| 51 | 4431719 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
