Гидроножницы трубопроводы — HITACHI HR320G-5

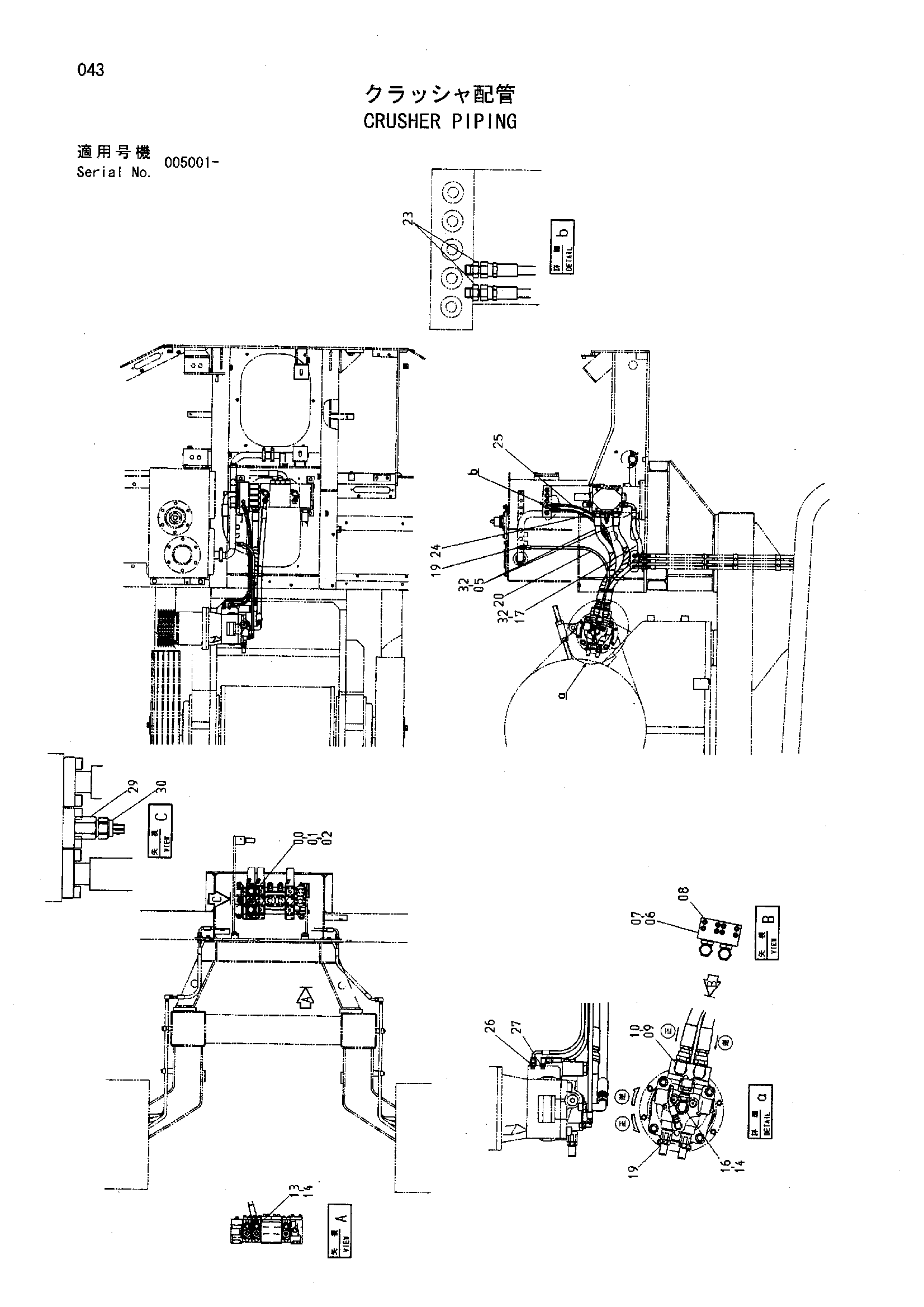

Заводская схема «Гидроножницы трубопроводы» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 4 |
| 01 | 966993 | Уплотнительное кольцо | 2 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 05 | 4451488 | Шланг | 2 |
| 06 | 3088320 | Блок | 1 |
| 07 | 971489 | Уплотнительное кольцо | 2 |
| 08 | J781065 | Болт с внутренним шестигранником | 8 |
| 09 | A853188 | Адаптер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 13 | A853166 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 2 |
| 16 | 4267201 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4451810 | Шланг | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4431743 | Шланг | 1 |
| 23 | A852122 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4347344 | Шланг | 1 |
| 25 | 4409478 | Шланг | 1 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4393883 замена: 4463607 | Переходник S | 1 |
| 29 | 4463607 | Переходник S | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4436271 | Датчик давления | 1 |
| 30A | 4365826 | Уплотнительное кольцо | 1 |
| 32 | 4044420 | Защитный кожух | 3 |
| 36 | 4432189 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
