Конвейер в сборе — HITACHI HR320G-5

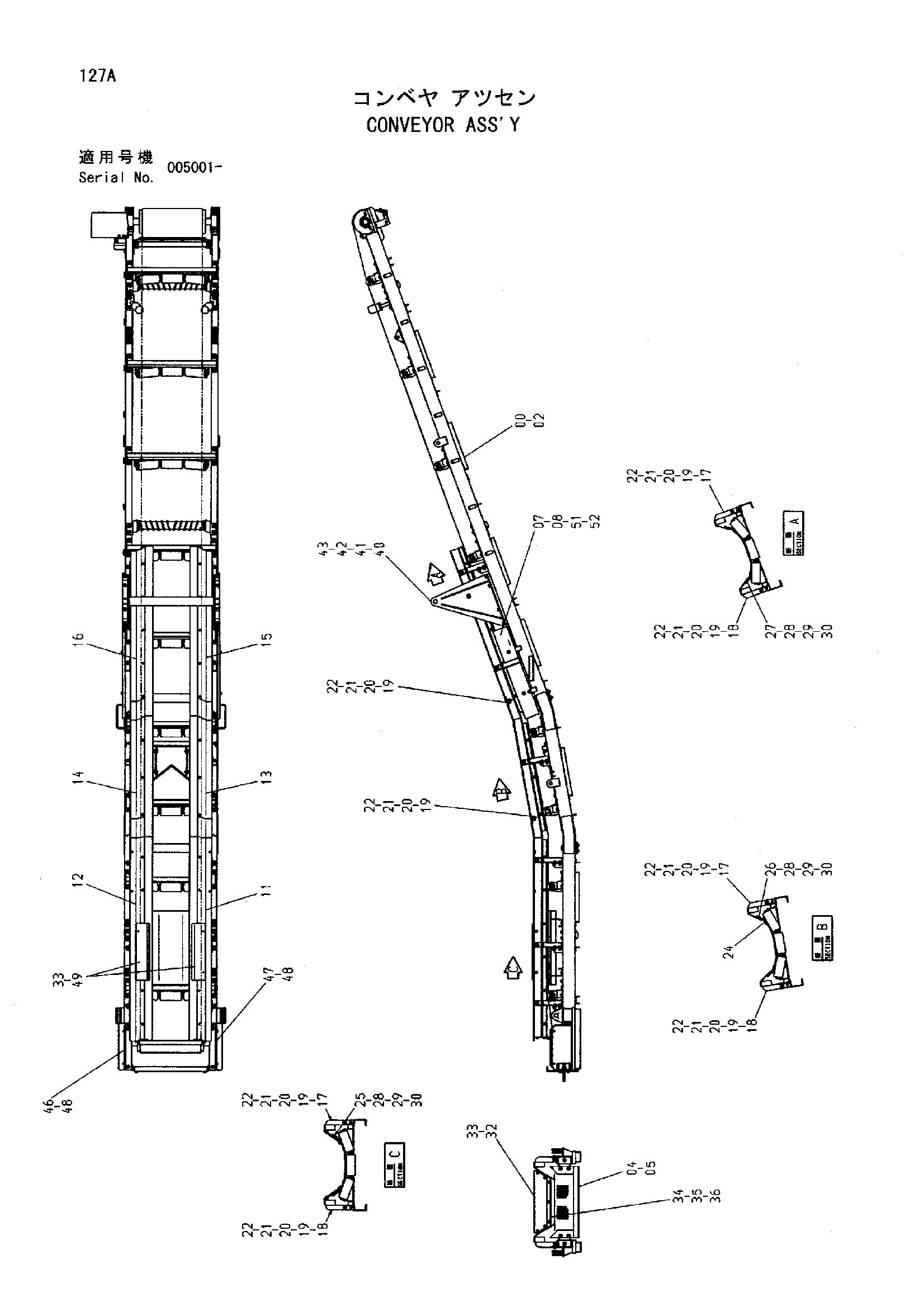

Заводская схема «Конвейер в сборе» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9185918	Конвейер	1
02	4429522	Паинтинг	1
04	8078157	Крышка	1
05	J031030	Болт с шайбой	4
07	3087758	Крышка	2
08	J031020 замена: J901020	Болт с шайбой	4
08	J031020 замена: A590910	Болт с шайбой	4
08	J031020 замена: J217083	Болт с шайбой	4
08	J901020	Болт	4
11	6018778	Скирт	1
12	6018779	Скирт	1
13	7037487	Скирт	1
14	7037488	Скирт	1
15	7037489	Скирт	1
16	7037490	Скирт	1
17	4428637	Левый кронштейн	6
18	4428638	Правый кронштейн	6
19	J901235	Болт	52
20	A590112	Плоская шайба	104
21	A590912	Пружинная шайба	52
22	J950012	Гайка	52
24	3087759	Резиновая прокладка	2
25	4428640	Штанга плоский	2
26	4428641	Штанга плоский	2
27	4428642	Штанга плоский	2
28	4432554	Болт флусх	28
29	A590110	Плоская шайба	28
30	M660010	U-образная гайка	28
32	8078158	Пластина	1
33	J021025	Болт с шайбой	4
33	J021025	Болт с шайбой	8
34	4428643	Резиновая прокладка	1
35	4428639	Штанга плоский	1
36	J021030	Болт с шайбой	3
40	7037492	Кронштейн	1
41	J901640	Болт	8
42	A590916	Пружинная шайба	8
43	A590116	Плоская шайба	8
46	9744787	Крышка	1
47	9746400	Крышка	1
48	J021020	Болт с шайбой	4
49	4473655	Защитный кожух	2
51	A590910	Пружинная шайба	4
52	J217083	Шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
