Конвейер — HITACHI HR320G-5

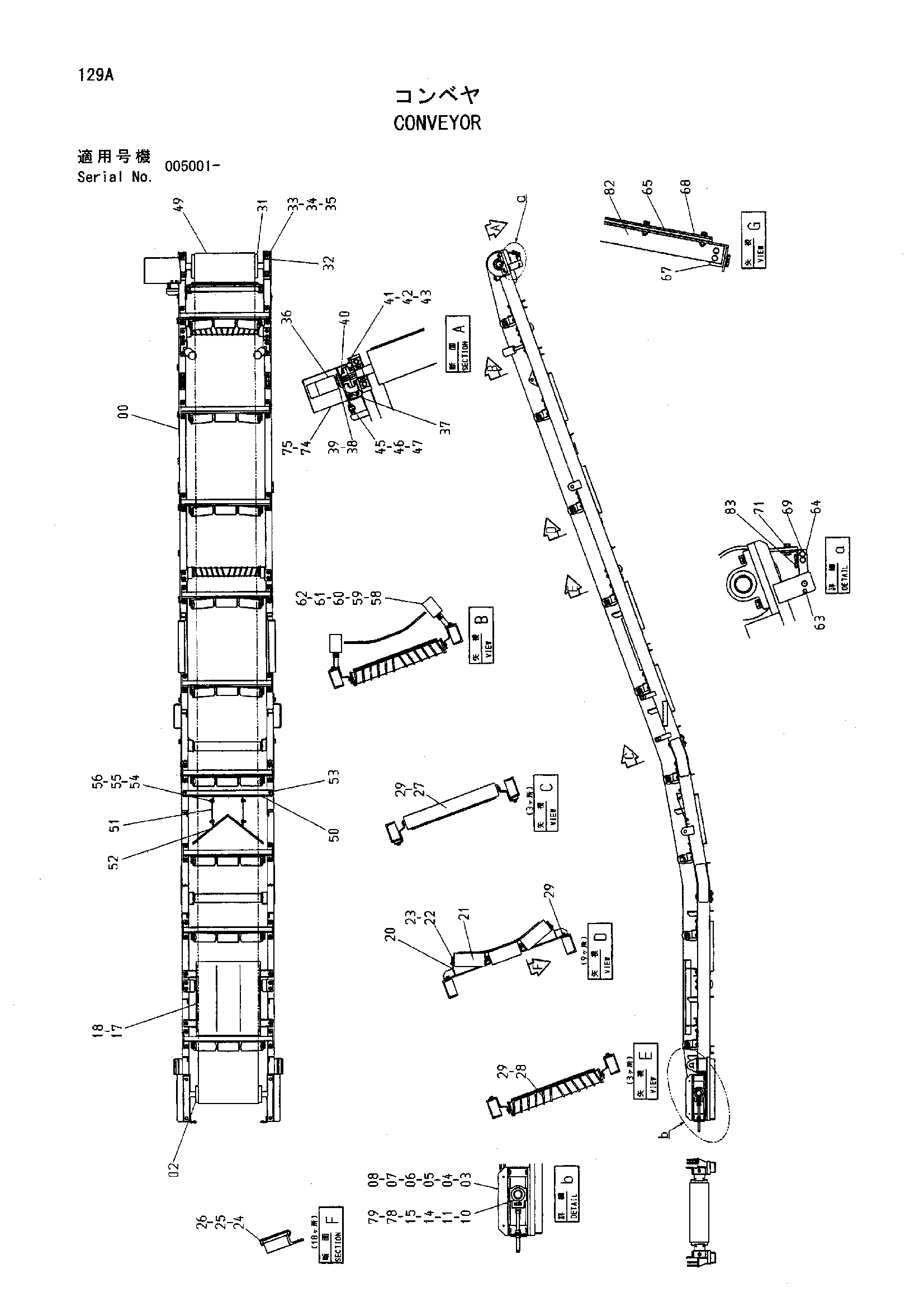

Заводская схема «Конвейер» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006768	Рама	1
02	7030142	Шкив	1
03	7035729	Рама	1
04	7035730	Рама	1
05	8070472	Рама	2
06	J901640	Болт	8
07	A590916	Пружинная шайба	8
08	J950016	Гайка	4
10	4400128	Подшипник. блок	2
11	4337482	Болт регулировочный	2
14	4359107	Гайка	8
15	A590120	Плоская шайба	6
17	7037494	Опора	1
18	J031020	Болт с шайбой	4
20	7037493	Кронштейн	9
21	4422631	Ролик	27
22	4428654	Пластина	18
23	J010612	Болт с шайбой	18
24	J901000	Болт	18
25	A590110	Плоская шайба	18
26	M660010	U-образная гайка	18
27	4367644	Ролик	2
28	4355520	Ролик	3
29	J031020	Болт с шайбой	56
31	7037587	Шкив привод	1
32	4400127	Подшипник. блок	2
33	J901650	Болт	4
34	A590916	Пружинная шайба	4
35	A590116	Плоская шайба	4
36	4392717	Шестерённый гидромотор	1
37	4407095	Пластина	1
38	M341230	Болт с внутренним шестигранником	4
39	A590912	Пружинная шайба	4
40	4383825	Регулировочная шайба	1
41	4379721	Муфта фланец	1
42	M450616	Установочный винт	2
43	94-2292	Шпонка	1
45	4407083	Палец	1
46	A590120	Плоская шайба	1
47	A764040	Шплинт	1
49	4429272	Ремень	1
49	4450847	Ремень	1
50	8078162	Опора	1
51	4393290	Тяга	2
52	8078161	Отвал	1
53	J021025	Болт с шайбой	2
54	J901035	Болт	4
55	A590110	Плоская шайба	8
56	J950010	Гайка	8
58	4421724	Каток направляющая	2
59	8078261	Кронштейн каток	2
60	J031020	Болт с шайбой	4
61	J900825	Болт	2
62	J950008	Гайка	2
63	J020620	Болт с шайбой	2
64	4429234	Пружина торсион	2
65	4353635	Скрапер	1
67	4428824	Пластина	2
68	4356438	Пластина	1
69	J011025	Болт с шайбой	4
71	J021030	Болт с шайбой	4
74	8078262	Крышка	1
75	J021025	Болт с шайбой	4
78	4354201	Втулка	2
79	A590920	Пружинная шайба	2
82	8081144	Кронштейн	1
83	J021030	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
