Ремень конвейер — HITACHI HR320G-5

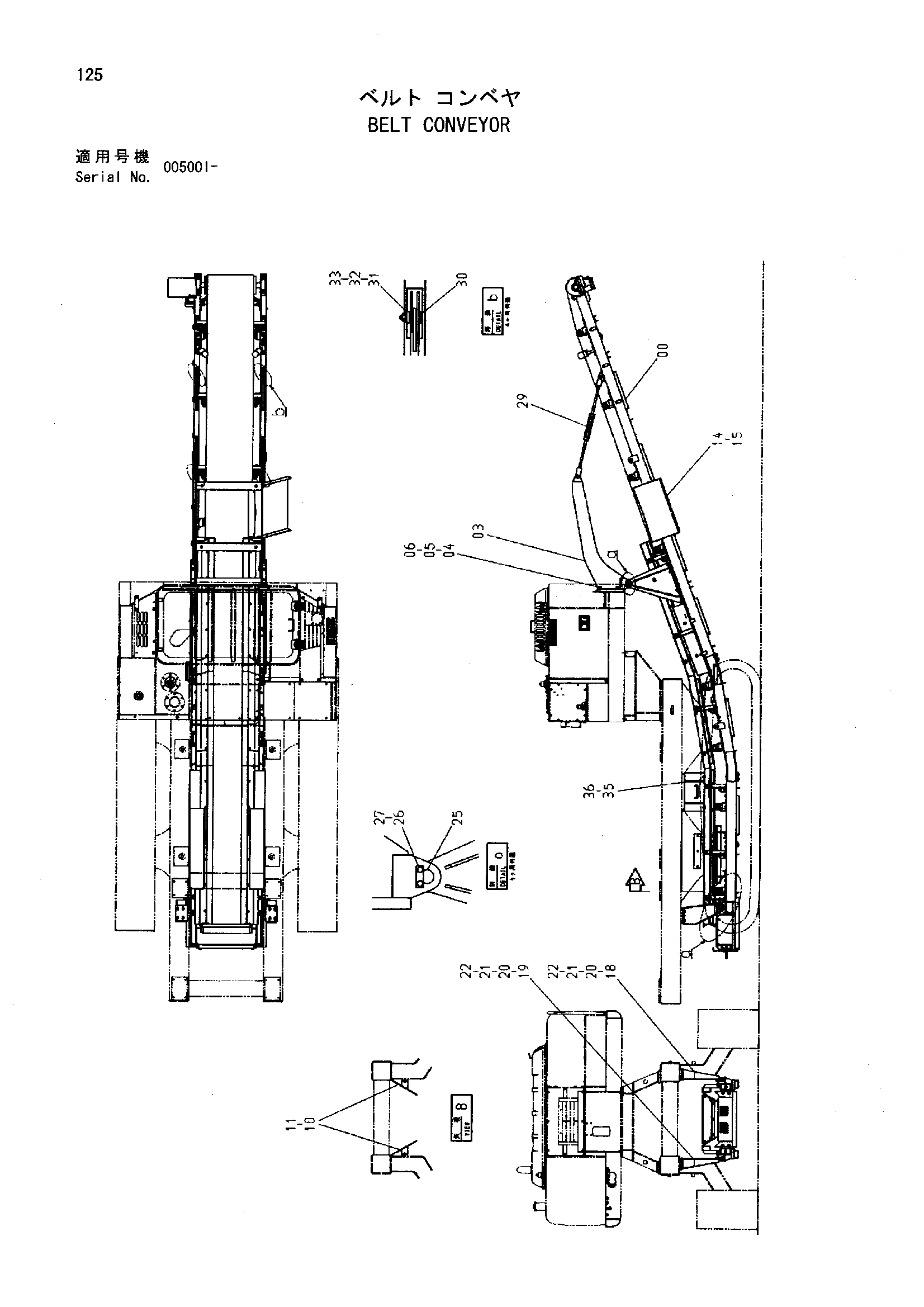

Заводская схема «Ремень конвейер» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9185917 | Конвейер в сборе | 1 |
| 03 | 6018714 | Кронштейн | 1 |
| 04 | J922490 | Болт | 4 |
| 05 | J257224 | Пружинная шайба | 4 |
| 06 | A590124 | Плоская шайба | 4 |
| 10 | 7037831 | Кронштейн | 2 |
| 11 | J021225 | Болт с шайбой | 6 |
| 14 | 7037553 | Кхуте | 1 |
| 15 | J031025 | Болт с шайбой | 4 |
| 18 | 7037551 | Левый кронштейн | 1 |
| 19 | 7037552 | Правый кронштейн | 1 |
| 20 | J901645 | Болт | 8 |
| 21 | J222016 | Шайба | 8 |
| 22 | A590916 | Пружинная шайба | 8 |
| 25 | 4355267 | Палец | 4 |
| 26 | X4245 | Стопорная пластина | 4 |
| 27 | J011020 | Болт с шайбой | 8 |
| 29 | 4429039 | Турнбуккле | 2 |
| 30 | 4364106 | Палец | 4 |
| 31 | 4364110 | Шайба | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | J950012 | Гайка | 4 |
| 35 | 8087049 | Защитный кожух | 2 |
| 36 | J021025 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
