Боковой конвейер в сборе — HITACHI HR320G-5

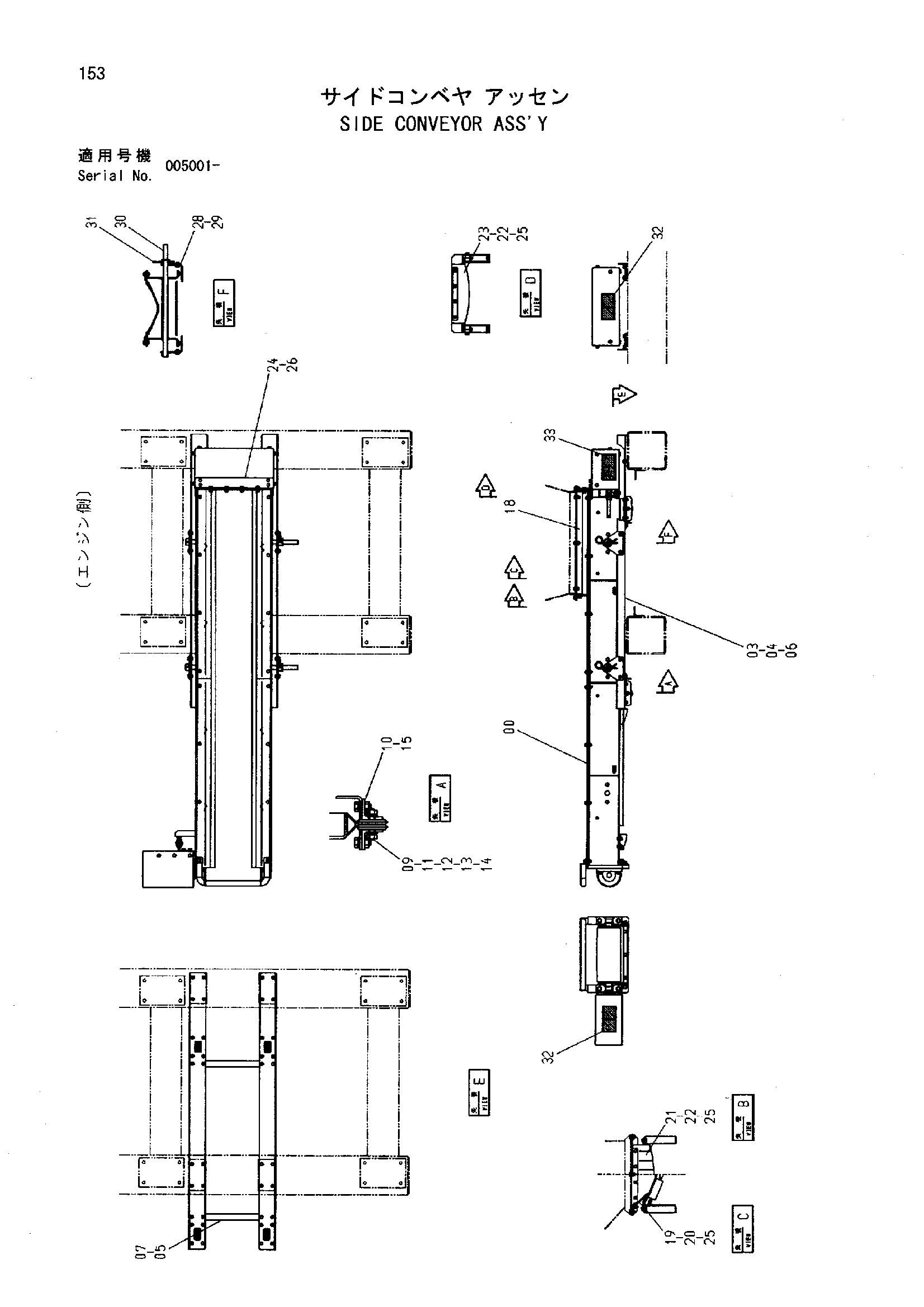

Заводская схема «Боковой конвейер в сборе» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9190134 | Боковой конвейер | 1 |
| 03 | 8080046 | Базовый | 1 |
| 04 | 8080047 | Базовый | 1 |
| 05 | 9753626 | Кронштейн | 2 |
| 06 | J021020 | Болт с шайбой | 16 |
| 07 | J021030 | Болт с шайбой | 8 |
| 09 | 4436401 | Направляющая каток | 4 |
| 10 | 9754760 | Кронштейн каток | 8 |
| 11 | 4436402 | Вал шкив | 4 |
| 12 | A590110 | Плоская шайба | 8 |
| 13 | A590910 | Пружинная шайба | 8 |
| 14 | J950010 | Гайка | 8 |
| 15 | J011025 | Болт с шайбой | 16 |
| 18 | 8080048 | Кронштейн | 1 |
| 19 | 4436406 | Резиновая прокладка | 2 |
| 20 | 4436407 | Пластина | 2 |
| 21 | 4436404 | Резиновая прокладка | 1 |
| 22 | 4436405 | Пластина | 2 |
| 23 | 4436403 | Резиновая прокладка | 1 |
| 24 | 9754758 | Кронштейн | 1 |
| 25 | J021030 | Болт с шайбой | 16 |
| 26 | J021025 | Болт с шайбой | 4 |
| 28 | 8082785 | Кронштейн | 4 |
| 29 | J021025 | Болт с шайбой | 8 |
| 30 | 8082788 | Трубка | 2 |
| 31 | 4196305 | Стопорный палец | 2 |
| 32 | 3088321 | Предупреждающая табличка | 2 |
| 33 | 3086806 | Предупреждающая табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
