Гидромотор блок — HITACHI HR320G-5

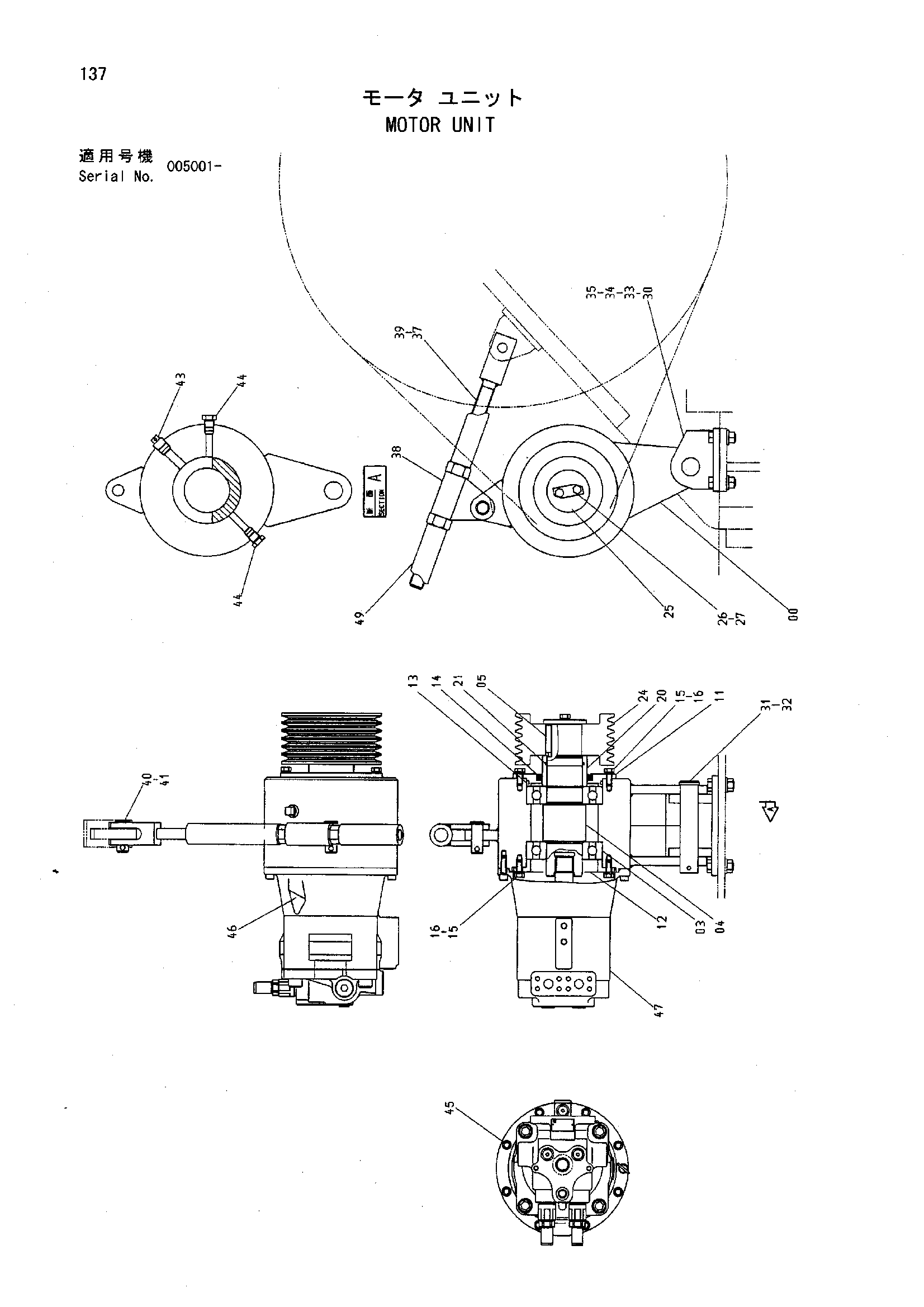

Заводская схема «Гидромотор блок» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037010 | Корпус | 1 |
| 03 | 4160768 | Шариковый подшипник | 2 |
| 04 | 2043575 | Вал | 1 |
| 05 | 4423936 | Шпонка | 1 |
| 11 | 2037538 | Корпус | 1 |
| 12 | 3088317 | Корпус | 1 |
| 13 | A810160 | Уплотнительное кольцо | 1 |
| 14 | 4215632 | Масляное уплотнение | 1 |
| 15 | A590912 | Пружинная шайба | 12 |
| 16 | J901228 | Болт | 12 |
| 20 | 4423938 | Проставка | 1 |
| 21 | 4154310 | Уплотнительное кольцо | 1 |
| 24 | 4440712 | Шкив V | 1 |
| 25 | X4810 | Фиксатор | 1 |
| 26 | X4833 | Стопорная шайба | 1 |
| 27 | J901025 | Болт | 2 |
| 30 | 8077200 | Кронштейн | 1 |
| 31 | 4423941 | Палец | 1 |
| 32 | A768063 | Шплинт | 1 |
| 33 | J921650 | Болт | 4 |
| 34 | J222016 | Шайба | 4 |
| 35 | J950016 | Гайка | 4 |
| 37 | 8078996 | Болт | 1 |
| 38 | 8078797 | Кронштейн | 1 |
| 39 | J951030 | Гайка | 2 |
| 40 | 4345026 | Палец | 2 |
| 41 | A765040 | Шплинт | 2 |
| 43 | 4234782 | Пробка | 1 |
| 44 | 4509122 | Пробка | 2 |
| 45 | M341240 | Болт с внутренним шестигранником | 8 |
| 46 | 94-2014 | Пробка | 1 |
| 47 | 4330222 | Гидромотор | 1 |
| 49 | 4084123 | Резиновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
