Гидролинии хода (карриаге) — HITACHI HR320G-5

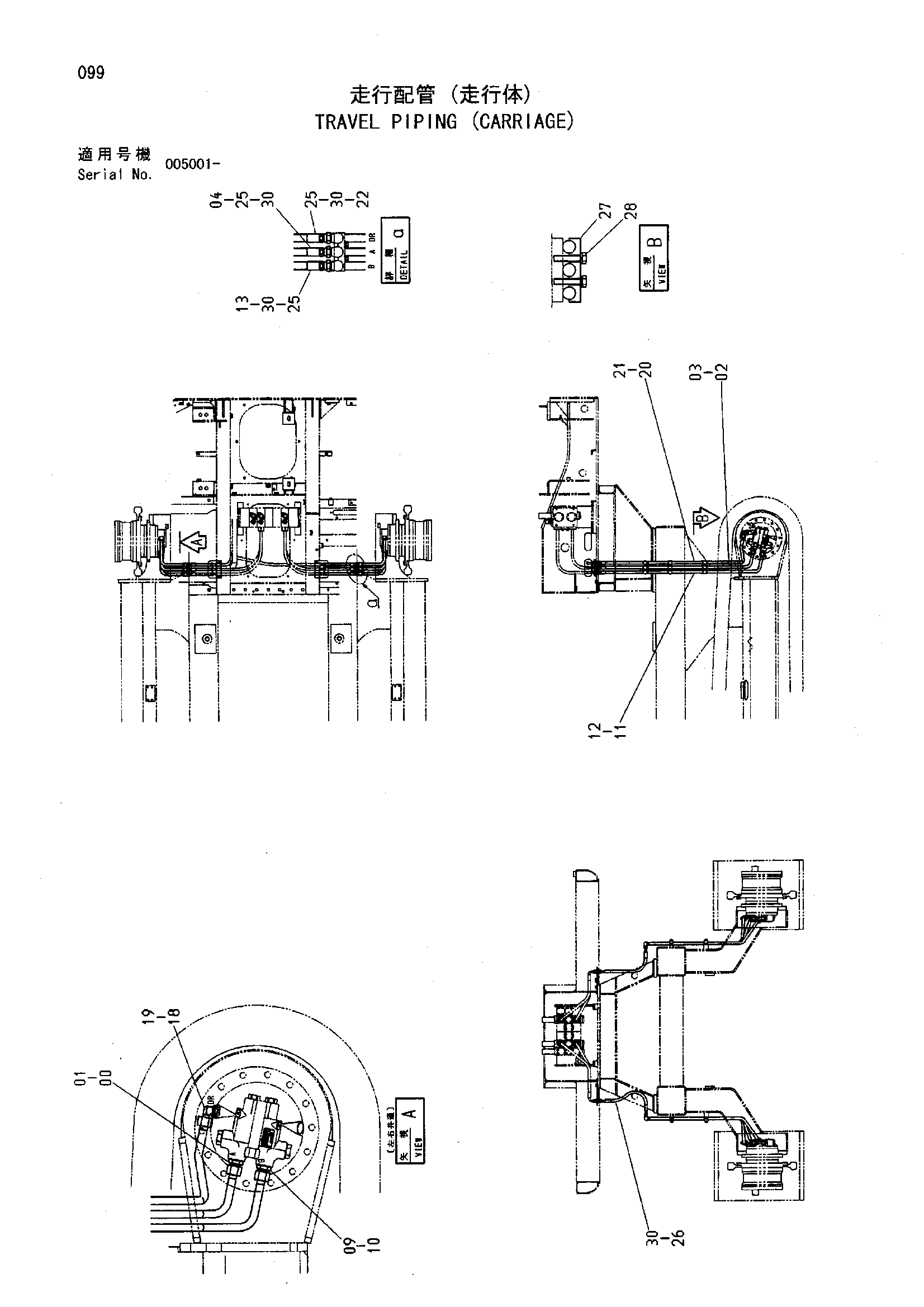

Заводская схема «Гидролинии хода (карриаге)» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A853166 | Адаптер | 2 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 02 | 8077799 | Трубка | 1 |
| 03 | 8077802 | Трубка | 1 |
| 04 | 4138938 | Уплотнительное кольцо | 4 |
| 09 | A853166 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 8077800 | Трубка | 1 |
| 12 | 8077803 | Трубка | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 18 | A853346 | Угловой штуцер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | 8077801 | Трубка | 1 |
| 21 | 8077804 | Трубка | 1 |
| 22 | 4138938 | Уплотнительное кольцо | 4 |
| 25 | 4218440 | Шланг | 3 |
| 26 | 4451833 | Шланг | 3 |
| 27 | 4407062 | Хомут | 4 |
| 28 | J011050 | Болт с шайбой | 8 |
| 30 | 4044420 | Защитный кожух | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
