Задний трубопроводы — HITACHI HR320G-5

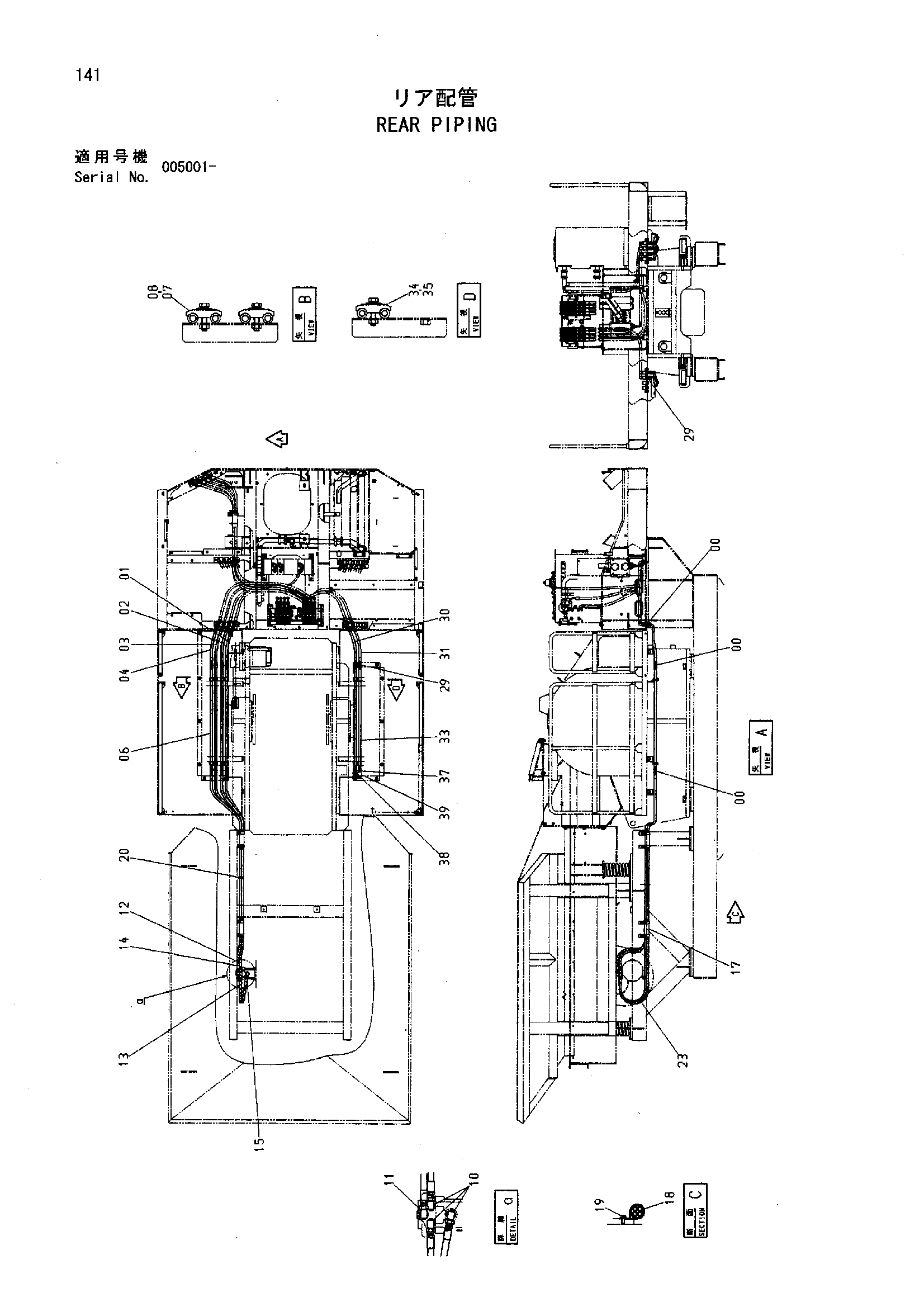

Заводская схема «Задний трубопроводы» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852144 | Адаптер | 12 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4432437 | Шланг | 1 |
| 02 | 4432438 | Шланг | 1 |
| 03 | 4432439 | Шланг | 1 |
| 04 | 4432440 | Шланг | 1 |
| 06 | 9754149 | Трубка | 4 |
| 07 | 4189858 | Хомут трубки | 4 |
| 08 | J031050 | Болт с шайбой | 4 |
| 10 | A852344 | Угловой штуцер | 3 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4217342 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4447485 | Шланг | 1 |
| 13 | 4447486 | Шланг | 1 |
| 14 | 4447487 | Шланг | 1 |
| 15 | 4447488 | Шланг | 1 |
| 17 | 4219918 | Резиновая втулка | 2 |
| 18 | 4190265 | Зажим | 4 |
| 19 | J011020 | Болт с шайбой | 4 |
| 20 | 4055312 | Ленточный зажим | 6 |
| 23 | 4133527 | Защитный кожух | 8 |
| 29 | A852144 | Адаптер | 4 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4432441 | Шланг | 1 |
| 31 | 4432442 | Шланг | 1 |
| 33 | 9754149 | Трубка | 2 |
| 34 | 4189858 | Хомут трубки | 2 |
| 35 | J031050 | Болт с шайбой | 2 |
| 37 | 4217207 | Адаптер | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4033129 | Самоуплотняющееся соединение | 1 |
| 39 | 4033130 | Самоуплотняющееся соединение | 1 |
| 45 | 4432444 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
