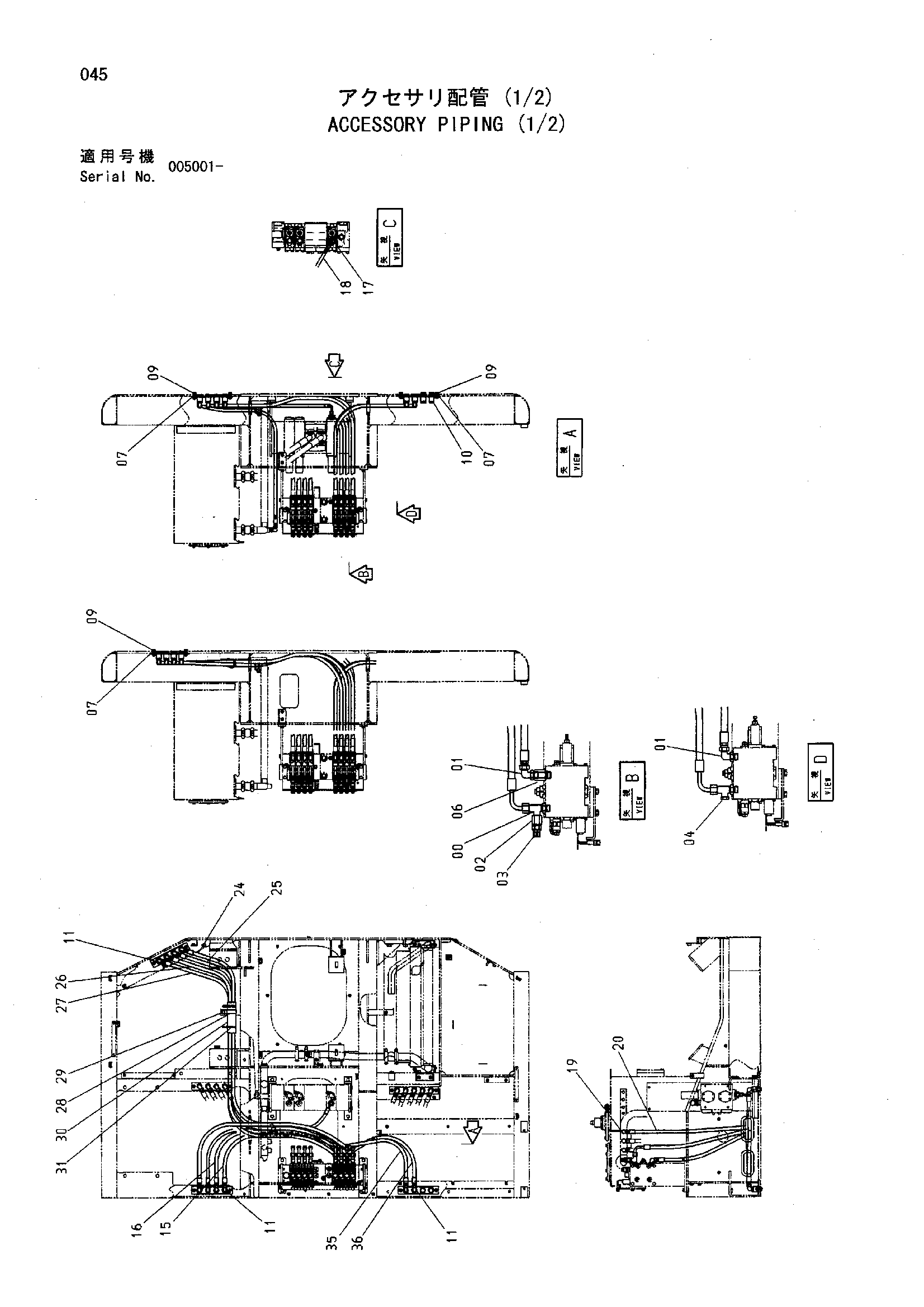

Принадлежности трубопроводы (1/2) — HITACHI HR320G-5
Заводская схема «Принадлежности трубопроводы (1/2)» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4285109 | Тройник | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 4 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4356422 | Адаптер | 1 |
| 03 | 4436271 | Датчик давления | 1 |
| 03A | 4365826 | Уплотнительное кольцо | 1 |
| 04 | 4092534 | Пробка | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4406267 | Переходник | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 8078865 | Пластина | 3 |
| 09 | J021030 | Болт с шайбой | 6 |
| 10 | A885004 | Пробка | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852344 | Угловой штуцер | 10 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4431685 | Шланг | 1 |
| 16 | 4431686 | Шланг | 1 |
| 17 | 4317612 | Адаптер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4431687 | Шланг | 1 |
| 19 | A852334 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4431693 | Шланг | 1 |
| 24 | 4431697 | Шланг | 1 |
| 25 | 4431698 | Шланг | 1 |
| 26 | 4431699 | Шланг | 1 |
| 27 | 4431700 | Шланг | 1 |
| 28 | 4193816 | Зажим | 1 |
| 29 | J021030 | Болт с шайбой | 1 |
| 30 | 4219918 | Резиновая втулка | 1 |
| 31 | 4055312 | Ленточный зажим | 2 |
| 35 | 4431702 | Шланг | 1 |
| 36 | 4431703 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
