Стойка 500 (конвейер 500X7M) — HITACHI HR320G-5

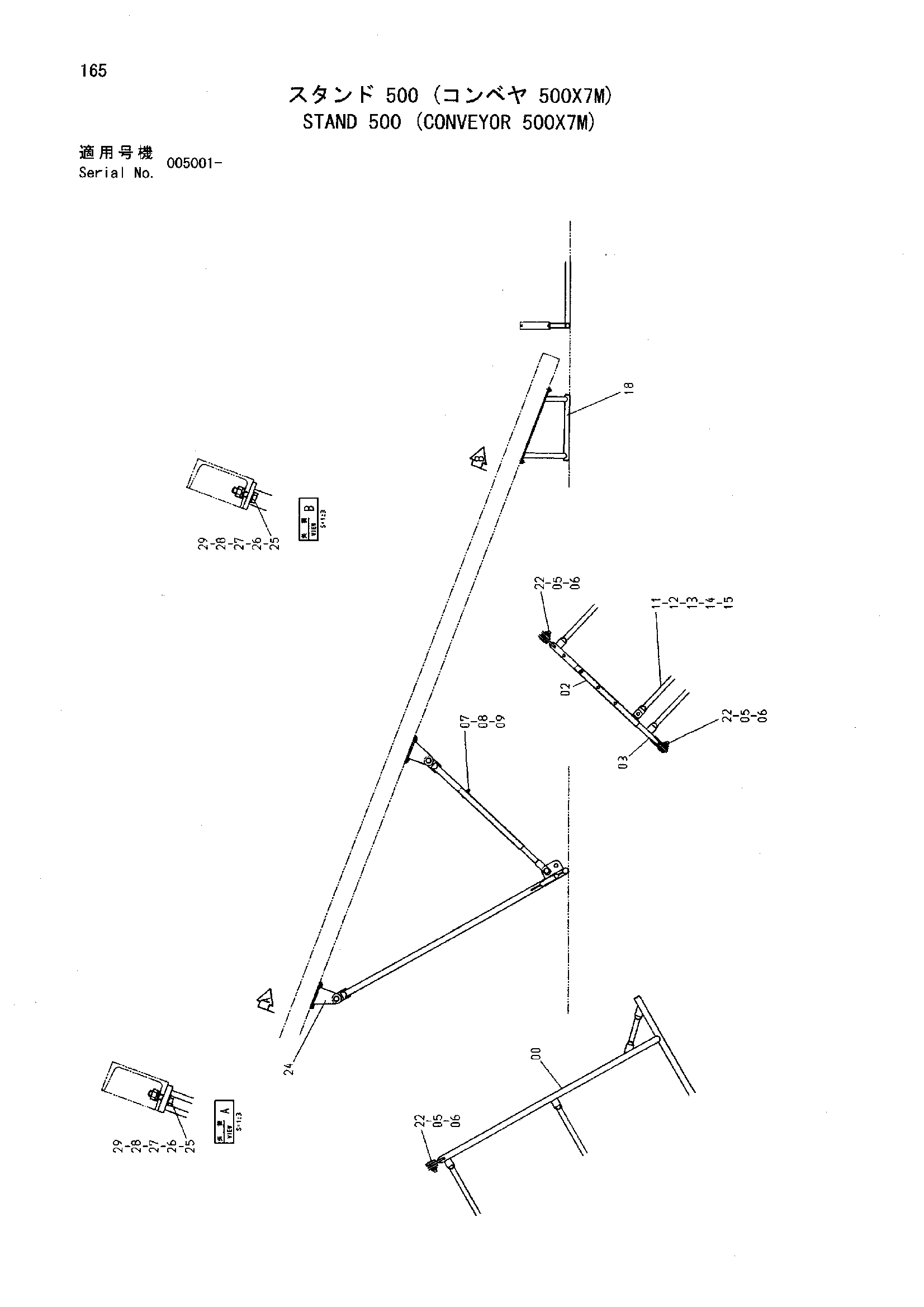

Заводская схема «Стойка 500 (конвейер 500X7M)» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031778 | Стойка | 1 |
| 02 | 8066228 | Стойка | 1 |
| 03 | 8066227 | Стойка | 1 |
| 05 | A590124 | Плоская шайба | 6 |
| 06 | K422098 | Стопорный палец | 6 |
| 07 | 4370397 | Палец | 2 |
| 08 | A590116 | Плоская шайба | 2 |
| 09 | 4022701 | Стопорный палец | 2 |
| 11 | 4382391 | Стойка | 1 |
| 12 | J901235 | Болт | 2 |
| 13 | A590112 | Плоская шайба | 4 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | J950012 | Гайка | 2 |
| 18 | 7031777 | Рама | 1 |
| 22 | 4449225 | Палец | 6 |
| 24 | 8082944 | Кронштейн | 4 |
| 25 | J901245 | Болт | 12 |
| 26 | A590912 | Пружинная шайба | 12 |
| 27 | A590712 | Шайба уклон | 12 |
| 28 | A590112 | Плоская шайба | 12 |
| 29 | J950012 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
