Пилотные гидролинии — HITACHI HR320G-5

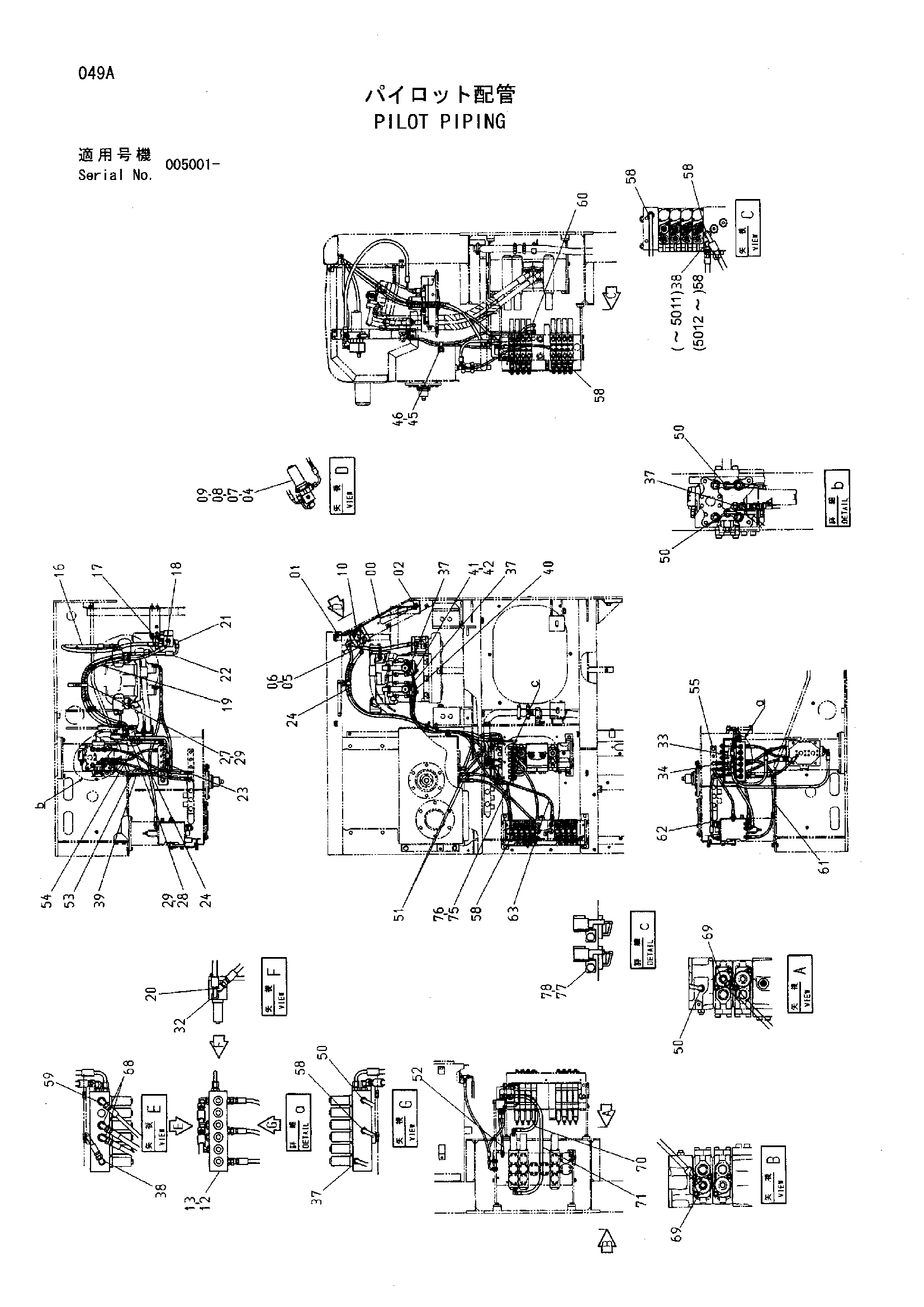

Заводская схема «Пилотные гидролинии» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8070172 | Кронштейн | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 02 | J031030 | Болт с шайбой | 2 |
| 04 | 4330227 | Масляный фильтр | 1 |
| 04A | 4370435 | Фильтрующий элемент | 1 |
| 04B | 4191301 | Фильтрующий элемент | 1 |
| 04C | A811060 | Уплотнительное кольцо | 1 |
| 05 | J901004 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 4506416 | Уплотнительное кольцо | 1 |
| 08 | 4351142 | Предохранительный клапан | 1 |
| 09 | J780865 | Болт с внутренним шестигранником | 4 |
| 10 | A885002 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4431968 | Электромагнитный клапан | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 16 | 4331727 | Шланг | 1 |
| 17 | A852344 | Угловой штуцер | 1 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852143 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4447289 | Шланг | 1 |
| 20 | A852333 | Угловой штуцер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | A852344 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4386674 | Шланг | 1 |
| 23 | A852144 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4133527 | Защитный кожух | 4 |
| 27 | 4190266 | Зажим | 1 |
| 28 | 4190266 | Зажим | 1 |
| 29 | J021020 | Болт с шайбой | 2 |
| 32 | A852133 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4431705 | Шланг | 1 |
| 34 | A852333 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852122 | Адаптер | 4 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852322 | Угловой штуцер | 2 |
| 38 | A852322 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4431715 | Шланг | 1 |
| 40 | 4431723 | Шланг | 1 |
| 41 | 4431724 | Шланг | 1 |
| 42 | 4133527 | Защитный кожух | 3 |
| 45 | 4190292 | Зажим | 1 |
| 46 | J021020 | Болт с шайбой | 1 |
| 50 | A852122 | Адаптер | 4 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 51 | A852422 | Тройник | 2 |
| 51A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4431727 | Шланг | 1 |
| 53 | 4431725 | Шланг | 1 |
| 54 | 4431726 | Шланг | 1 |
| 55 | A885003 | Пробка | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | A852122 | Адаптер | 5 |
| 58 | A852122 | Адаптер | 6 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | A852322 | Угловой штуцер | 1 |
| 59A | 957366 | Уплотнительное кольцо | 1 |
| 60 | 4447290 замена: 4431729 | Шланг | 1 |
| 60 | 4447290 замена: A852122 | Шланг | 1 |
| 60 | 4431729 | Шланг | 1 |
| 61 | 4431730 | Шланг | 1 |
| 62 | 4447291 | Шланг | 1 |
| 63 | 4431733 | Шланг | 1 |
| 68 | A852323 | Угловой штуцер | 2 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | A852333 | Угловой штуцер | 2 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 70 | 4431734 | Шланг | 1 |
| 71 | 4431735 | Шланг | 1 |
| 75 | 8078922 | Кронштейн | 1 |
| 76 | J011020 | Болт с шайбой | 2 |
| 77 | 4252767 | Кронштейн | 6 |
| 78 | J010610 | Болт с шайбой | 6 |
| 82 | 4432193 | Шланг | 1 |
| 83 | 4432194 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
