Экран — HITACHI HR320G-5

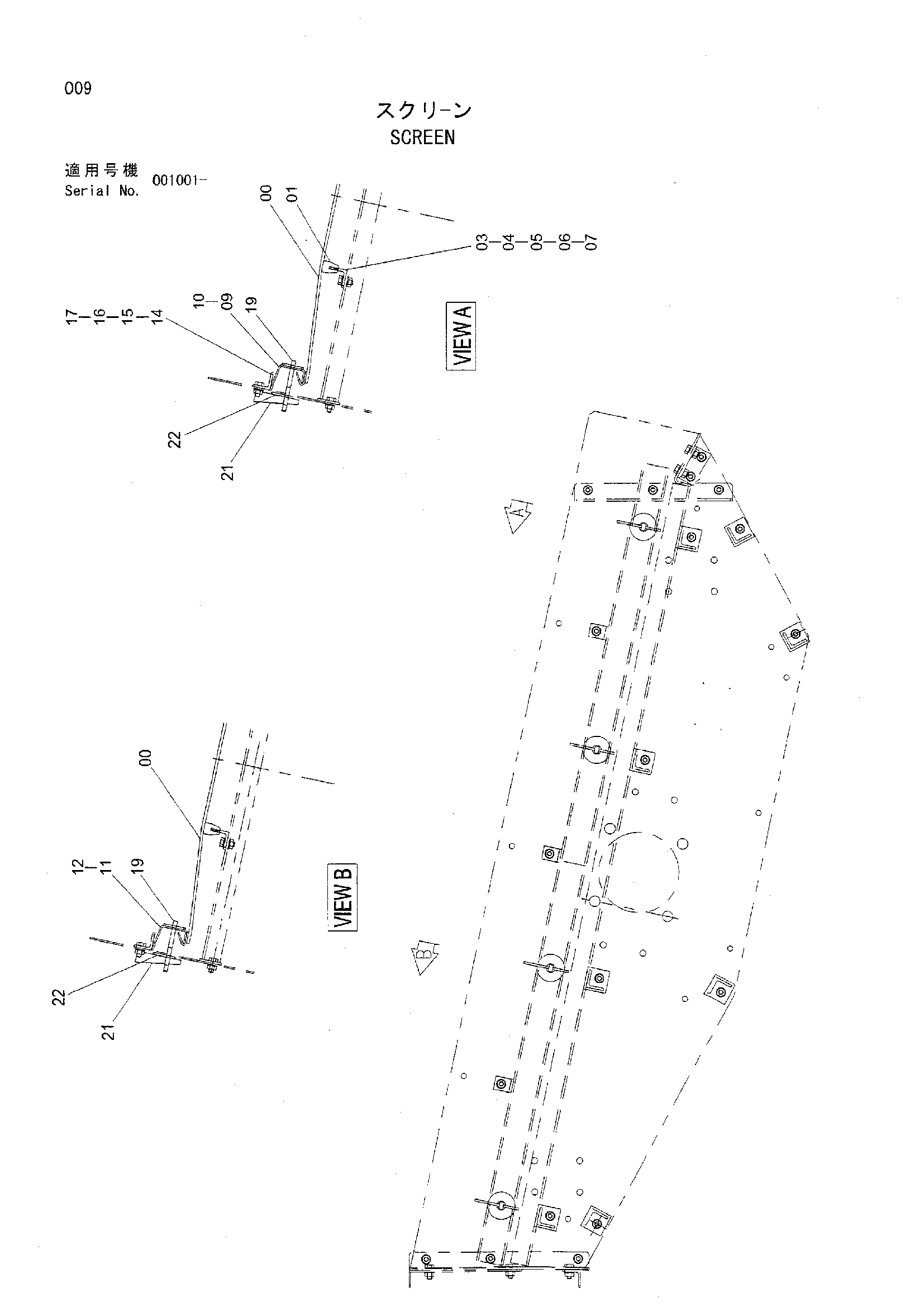

Заводская схема «Экран» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4469222 | Экран | 2 |
| 01 | 4476556 | Резиновая подушка | 2 |
| 03 | 4485146 | Штанга | 1 |
| 04 | 4485147 | Штанга | 1 |
| 05 | J901025 | Болт | 8 |
| 06 | A590110 | Плоская шайба | 16 |
| 07 | J950010 | Гайка | 8 |
| 09 | 3099311 | Кронштейн | 1 |
| 10 | 3099310 | Кронштейн | 1 |
| 11 | 3099312 | Кронштейн | 1 |
| 12 | 3099313 | Кронштейн | 1 |
| 14 | 4485145 | Угол | 6 |
| 15 | J950010 | Гайка | 6 |
| 16 | A590110 | Плоская шайба | 6 |
| 17 | J901025 | Болт | 6 |
| 19 | 9759895 | Держатель | 8 |
| 21 | 4485163 | Ведге | 8 |
| 22 | J222030 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
