Конвейер 500X7M (1) — HITACHI HR320G-5

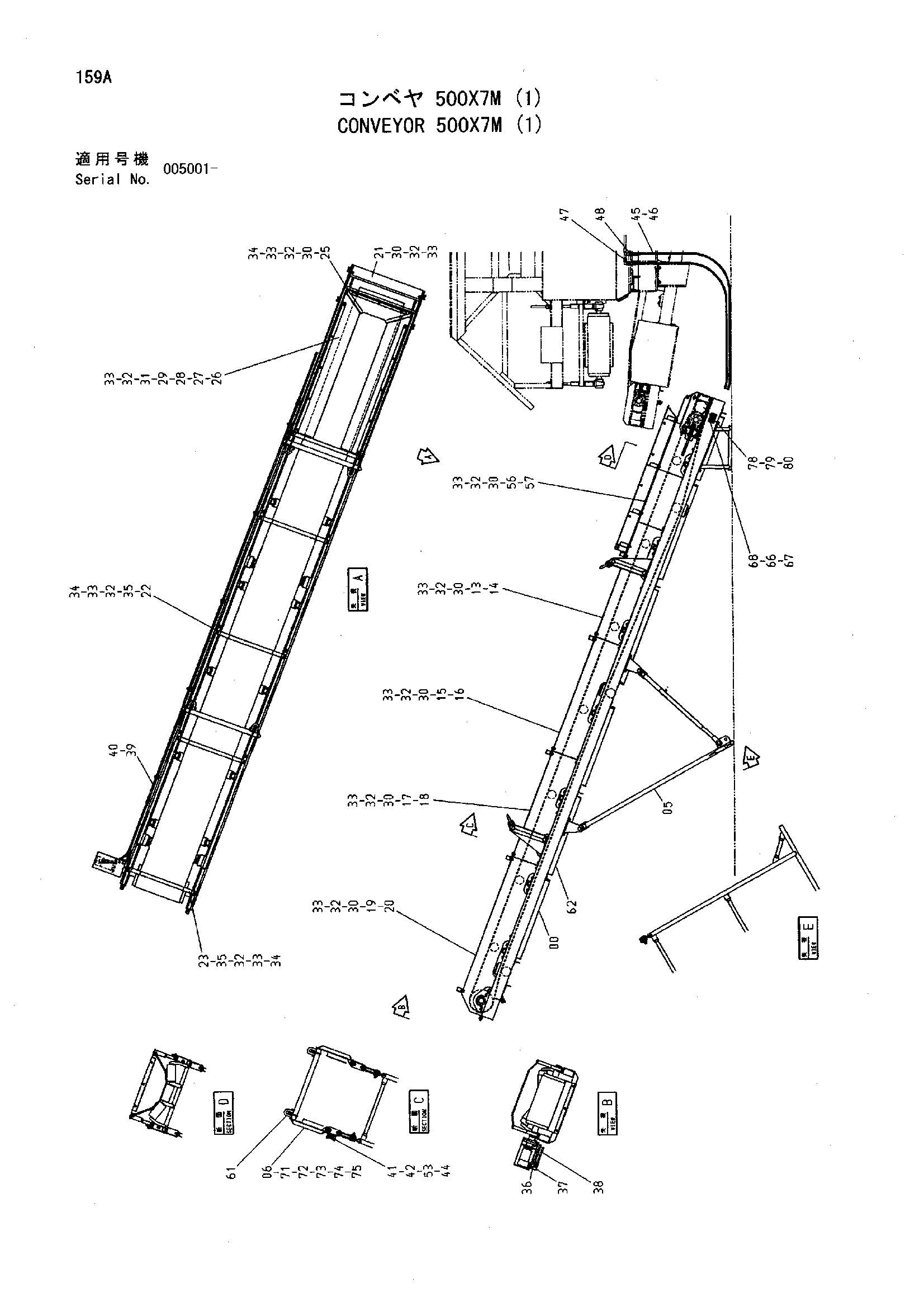

Заводская схема «Конвейер 500X7M (1)» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9151730 | Конвейер 500 | 1 |
| 05 | 9151731 | Стойка | 1 |
| 06 | 7031776 | Стойка | 2 |
| 13 | 8066235 | Крышка | 1 |
| 14 | 8066236 | Крышка | 1 |
| 15 | 8066237 | Крышка | 1 |
| 16 | 8066238 | Крышка | 1 |
| 17 | 8066239 | Крышка | 1 |
| 18 | 8066240 | Крышка | 1 |
| 19 | 7031787 | Крышка | 1 |
| 20 | 7031788 | Крышка | 1 |
| 21 | 3075439 | Крышка | 1 |
| 22 | 9746251 | Стойка | 3 |
| 23 | 4370383 | Стойка | 2 |
| 25 | 7031789 | Бункер | 1 |
| 26 | 4370392 | Резиновая прокладка | 1 |
| 27 | 4370393 | Пластина | 1 |
| 28 | 4370394 | Резиновая прокладка | 2 |
| 29 | 4370395 | Пластина | 2 |
| 30 | J901025 | Болт | 36 |
| 31 | J901035 | Болт | 13 |
| 32 | A590910 | Пружинная шайба | 65 |
| 33 | A590110 | Плоская шайба | 83 |
| 34 | J950010 | Гайка | 18 |
| 35 | J901030 | Болт | 16 |
| 36 | 4200471 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 37 | 4277651 | Угловой штуцер | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4263041 | Шланг | 2 |
| 39 | 4200466 | Адаптер | 4 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 9745168 | Трубка | 2 |
| 41 | 4349111 | Хомут | 10 |
| 42 | 4344284 | Втулка | 10 |
| 44 | A590908 | Пружинная шайба | 10 |
| 45 | 4305250 | Шланг | 2 |
| 46 | 4215650 | Адаптер | 2 |
| 47 | 4022907 | Самоуплотняющееся соединение | 1 |
| 47A | 4072595 | Колпачок | 1 |
| 48 | 4022908 | Самоуплотняющееся соединение | 1 |
| 48A | 4072596 | Колпачок | 1 |
| 53 | J900850 | Болт | 10 |
| 56 | 7032839 | Крышка | 1 |
| 57 | 7032840 | Крышка | 1 |
| 61 | 9158458 | Инструмент конвейер | 1 |
| 61A | 4003012 | Серьга | 4 |
| 61B | 4382169 | Канат провод | 4 |
| 62 | 4381077 | Паинтинг | 1 |
| 66 | M492564 | Приводной винт | 4 |
| 67 | 4390999 | Прокедуре | 1 |
| 68 | 3077559 | Информационная табличка | 1 |
| 71 | J901650 | Болт | 12 |
| 72 | A590916 | Пружинная шайба | 12 |
| 73 | J21685 | Шайба уклон | 12 |
| 74 | A590116 | Плоская шайба | 12 |
| 75 | J950016 | Гайка | 12 |
| 78 | 4437260 | Крышка | 2 |
| 79 | M361025 | Болт винг | 4 |
| 80 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
