Боковой конвейер — HITACHI HR320G-5

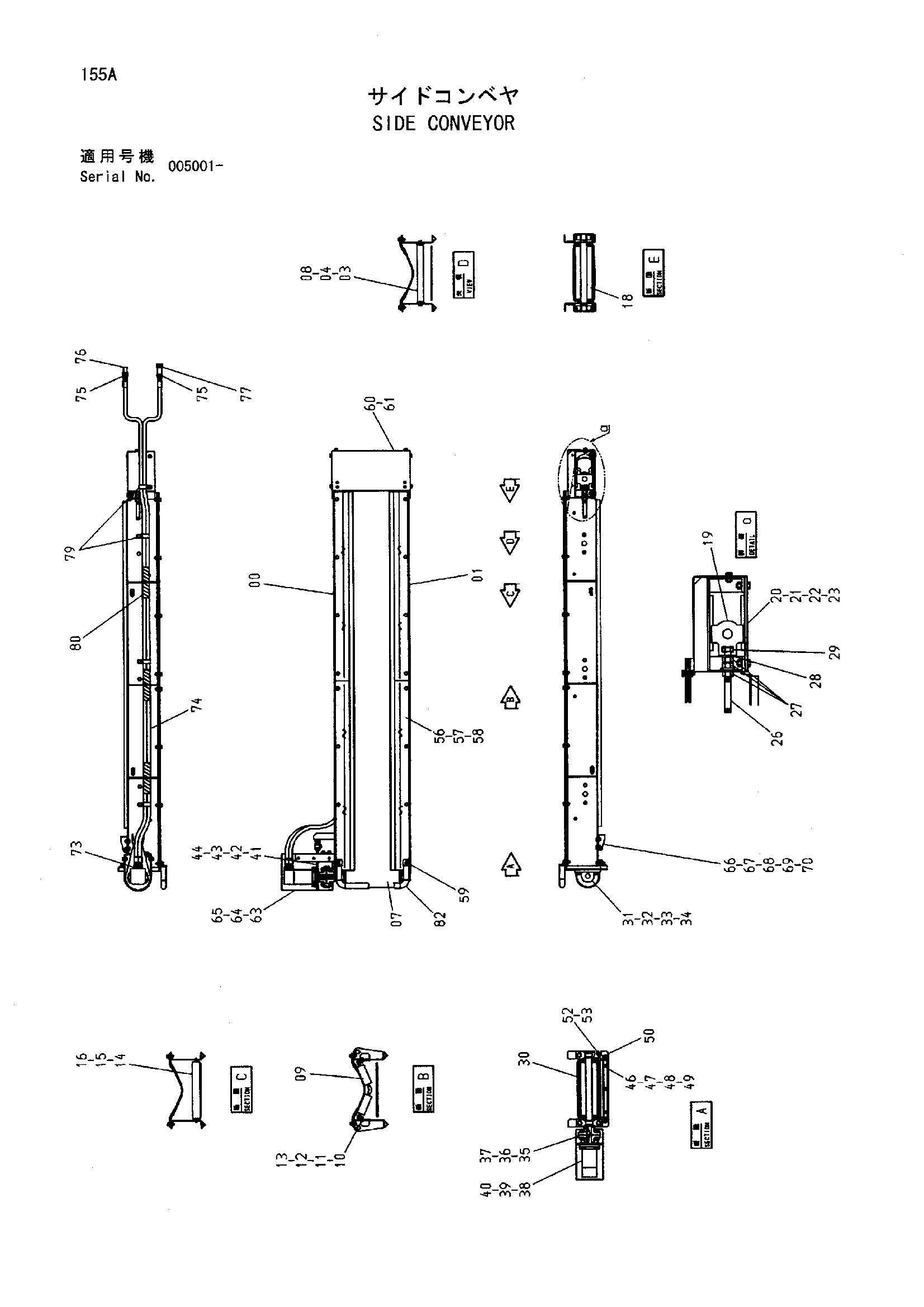

Заводская схема «Боковой конвейер» для HITACHI HR320G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019181 | Рама боковой(левый) | 1 |
| 01 | 6019182 | Рама боковой(правый) | 1 |
| 03 | 9754757 | Опора | 3 |
| 04 | 4436387 | Регулировочная шайба | 10 |
| 07 | 4436388 | Ремень | 1 |
| 07 | 4450926 | Ремень | 1 |
| 08 | J021025 | Болт с шайбой | 12 |
| 09 | 4436389 | Ролик | 4 |
| 10 | J900825 | Болт | 8 |
| 11 | A590908 | Пружинная шайба | 8 |
| 12 | A590108 | Плоская шайба | 8 |
| 13 | M500807 | Гайка | 8 |
| 14 | 4436390 | Ролик | 2 |
| 15 | 4436584 | Пластина | 4 |
| 16 | J020612 | Болт с шайбой | 4 |
| 18 | 8080043 | Шкив таил | 1 |
| 19 | 4436391 | Подшипник. блок | 2 |
| 20 | 8073618 | Пластина | 2 |
| 21 | J901235 | Болт | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 23 | J950012 | Гайка | 4 |
| 26 | 4407280 | Болт регулировочный | 2 |
| 27 | 4359107 | Гайка | 6 |
| 28 | A590920 | Пружинная шайба | 2 |
| 29 | 4448247 | Гайка | 2 |
| 30 | 8080044 | Шкив привод | 1 |
| 31 | 4436392 | Подшипник. блок | 2 |
| 32 | J901445 | Болт | 4 |
| 33 | A590114 | Плоская шайба | 4 |
| 34 | A590914 | Пружинная шайба | 4 |
| 35 | 4436393 | Муфта фланец | 1 |
| 36 | 94-2265 | Шпонка | 1 |
| 37 | M450608 | Установочный винт | 2 |
| 38 | 4384257 | Гидромотор | 1 |
| 39 | M341230 | Болт с внутренним шестигранником | 4 |
| 40 | A590912 | Пружинная шайба | 4 |
| 41 | 4407095 | Пластина | 1 |
| 42 | 4407083 | Палец | 1 |
| 43 | A590120 | Плоская шайба | 1 |
| 44 | A764040 | Шплинт | 1 |
| 46 | 8080045 | Держатель | 1 |
| 47 | 4436394 | Скрапер | 1 |
| 48 | 4436395 | Пластина | 1 |
| 49 | J011030 | Болт с шайбой | 3 |
| 50 | J031040 | Болт с шайбой | 2 |
| 52 | J950010 | Гайка | 4 |
| 53 | M261050 | Болт | 2 |
| 56 | 4436396 | Пластина | 4 |
| 57 | 4436397 | Резиновая прокладка | 2 |
| 58 | J021035 | Болт с шайбой | 14 |
| 59 | J021040 | Болт с шайбой | 2 |
| 60 | 9754794 | Крышка | 1 |
| 61 | J021025 | Болт с шайбой | 6 |
| 63 | 8080123 | Крышка | 1 |
| 64 | 8074264 | Пластина | 1 |
| 65 | J021025 | Болт с шайбой | 7 |
| 66 | 4436399 | Кронштейн | 2 |
| 67 | J901025 | Болт | 4 |
| 68 | A590110 | Плоская шайба | 4 |
| 69 | A590910 | Пружинная шайба | 4 |
| 70 | J950010 | Гайка | 4 |
| 73 | A852144 | Адаптер | 2 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 74 | 4305292 | Шланг | 2 |
| 75 | 4221287 | Адаптер | 2 |
| 76 | 4033129 | Самоуплотняющееся соединение | 1 |
| 77 | 4033130 | Самоуплотняющееся соединение | 1 |
| 79 | 4190266 | Зажим | 4 |
| 80 | 4044420 | Защитный кожух | 1 |
| 82 | 9756073 | Поручень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
