Гидромотор шкив — HITACHI HR320

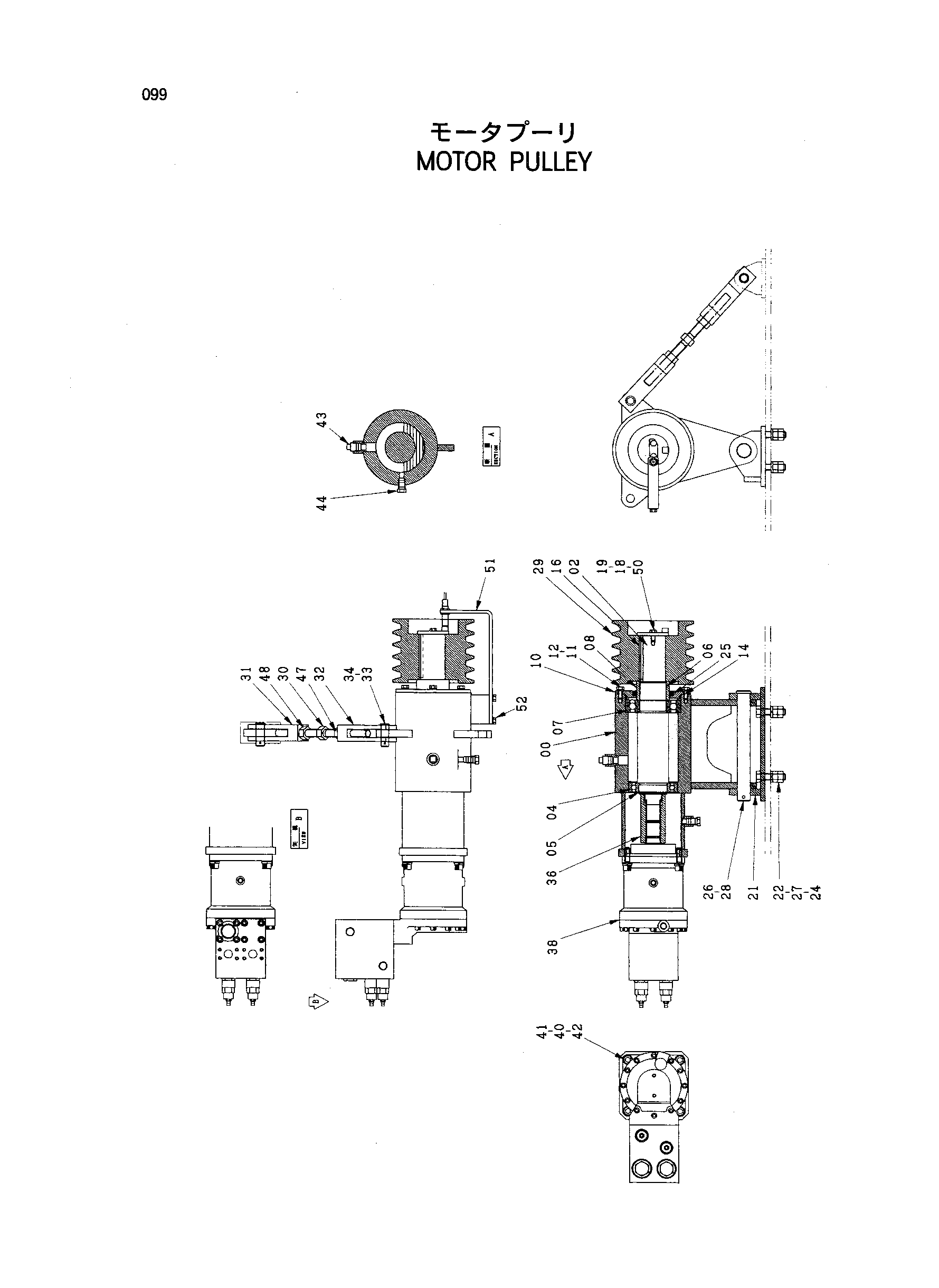

Заводская схема «Гидромотор шкив» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029651 | Корпус | 1 |
| 02 | 2037524 | Вал | 1 |
| 04 | 954804 | Шариковый подшипник | 1 |
| 05 | 991351 | Стопорное кольцо | 1 |
| 06 | 4154310 | Уплотнительное кольцо | 1 |
| 07 | 4160768 | Шариковый подшипник | 1 |
| 08 | 4345019 | Проставка | 1 |
| 10 | 2037538 | Корпус | 1 |
| 11 | J901228 | Болт | 6 |
| 12 | A590912 | Пружинная шайба | 6 |
| 14 | A810160 | Уплотнительное кольцо | 1 |
| 16 | 4345211 | Шпонка | 1 |
| 18 | X4833 | Стопорная шайба | 1 |
| 19 | J901025 | Болт | 2 |
| 21 | 8061690 | Кронштейн | 1 |
| 22 | J912075 | Болт | 4 |
| 24 | J951020 | Гайка | 8 |
| 25 | 4215632 | Масляное уплотнение | 1 |
| 26 | 4344906 | Палец | 1 |
| 27 | 4018545 | Шайба | 4 |
| 28 | A768063 | Шплинт | 1 |
| 29 | 4355441 | Шкив V | 1 |
| 30 | 4345085 | Болт | 1 |
| 31 | 4345097 | Концевой вилка(левый) | 1 |
| 32 | 4345098 | Концевой вилка(правый) | 1 |
| 33 | 4345026 | Палец | 2 |
| 34 | A765040 | Шплинт | 2 |
| 36 | 3071507 | Муфта | 1 |
| 38 | 4343686 | Гидромотор | 1 |
| 40 | A590916 | Пружинная шайба | 4 |
| 41 | 4114405 | Шайба | 4 |
| 42 | M341656 | Болт с внутренним шестигранником | 4 |
| 43 | 4234782 | Пробка | 1 |
| 44 | 4509122 | Пробка | 1 |
| 47 | J951024 | Гайка | 1 |
| 48 | J956024 | Гайка L | 1 |
| 50 | 9745054 | Фиксатор | 1 |
| 51 | 4355299 | Кронштейн | 1 |
| 52 | J011030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
