Бункер — HITACHI HR320

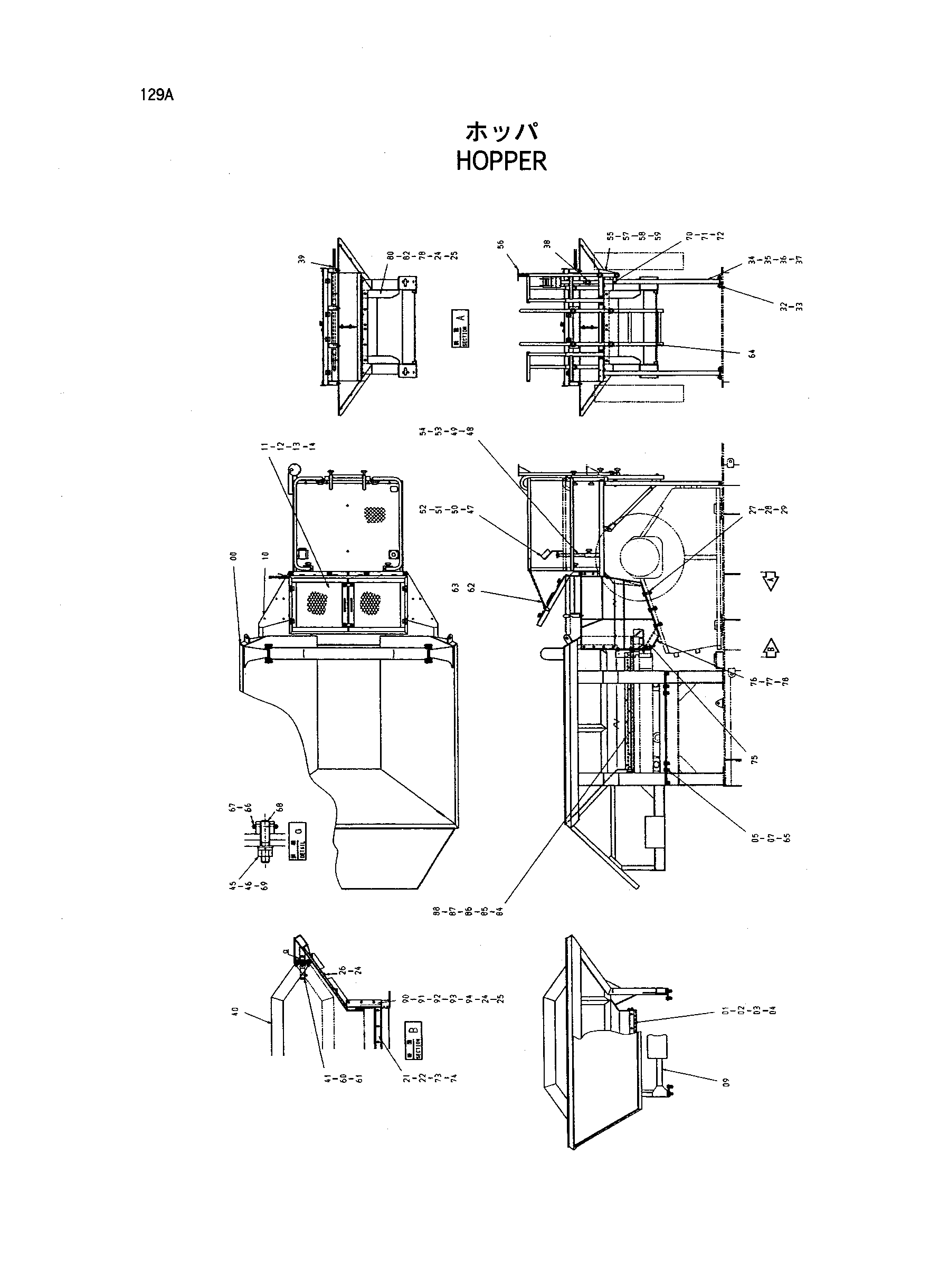

Заводская схема «Бункер» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6015181	Бункер	1
01	4345960	Резиновая прокладка	1
02	4345958	Пластина	1
03	J901235	Болт	5
04	A590912	Пружинная шайба	5
05	J912050	Болт	12
07	A590920	Пружинная шайба	12
09	6015182	Кронштейн	1
10	6015183	Кхуте	1
11	6015237	Крышка	1
12	J901035	Болт	6
13	A590910	Пружинная шайба	6
14	J950010	Гайка	6
21	3071840	Резиновая прокладка	1
22	3072111	Пластина	1
24	A590912	Пружинная шайба	20
25	J950012	Гайка	12
26	J901225	Болт	8
27	J912485	Болт	6
28	A590924	Пружинная шайба	6
29	J951024	Гайка	6
32	J901630	Болт	4
33	A590916	Пружинная шайба	4
34	6014980	Ступень	1
35	J901030	Болт	4
36	A590910	Пружинная шайба	4
37	J950010	Гайка	4
38	4203325	Рукоятка	13
39	9143938	パイピング	1
40	8062932	Трубка	1
41	4351016	Палец	2
44	J901645	Болт	8
45	J950016	Гайка	12
46	A590916	Пружинная шайба	12
47	8063699	Кронштейн	1
48	8062526	Кронштейн	1
49	8062527	Кронштейн	1
50	J900825	Болт	2
51	M500807	Гайка	2
52	A590908	Пружинная шайба	2
53	J901020	Болт	4
54	A590910	Пружинная шайба	4
55	8063697	Кронштейн	1
56	8063698	Кронштейн	1
57	J901020	Болт	2
58	J950010	Гайка	2
59	A590910	Пружинная шайба	2
60	J901230	Болт	2
61	A590912	Пружинная шайба	2
62	4358670	Цепь	2
63	4358687	Серьга	4
64	J901220	Болт	2
65	J951020	Гайка	12
66	4356054	Палец	12
67	A762016	Шплинт	24
68	4356055	Болт	12
69	A590116	Плоская шайба	12
70	J901070	Болт	1
71	A590110	Плоская шайба	1
72	J950010	Гайка	1
73	J901240	Болт	5
74	A590912	Пружинная шайба	5
75	8064350	Пластина	1
76	J901230	Болт	4
77	A590912	Пружинная шайба	4
78	A590112	Плоская шайба	16
80	7031422	Крышка	1
82	J901235	Болт	6
84	3078994	Пластина	2
85	4384748	Резиновая прокладка	2
86	J020820	Болт с шайбой	12
87	J900820	Болт	14
88	M500807	Гайка	14
90	4343331	Пластина	2
91	4383497	Левый кронштейн	1
92	4383499	Правый кронштейн	1
93	J901240	Болт	6
94	A590112	Плоская шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
