Таил крышка — HITACHI HR320

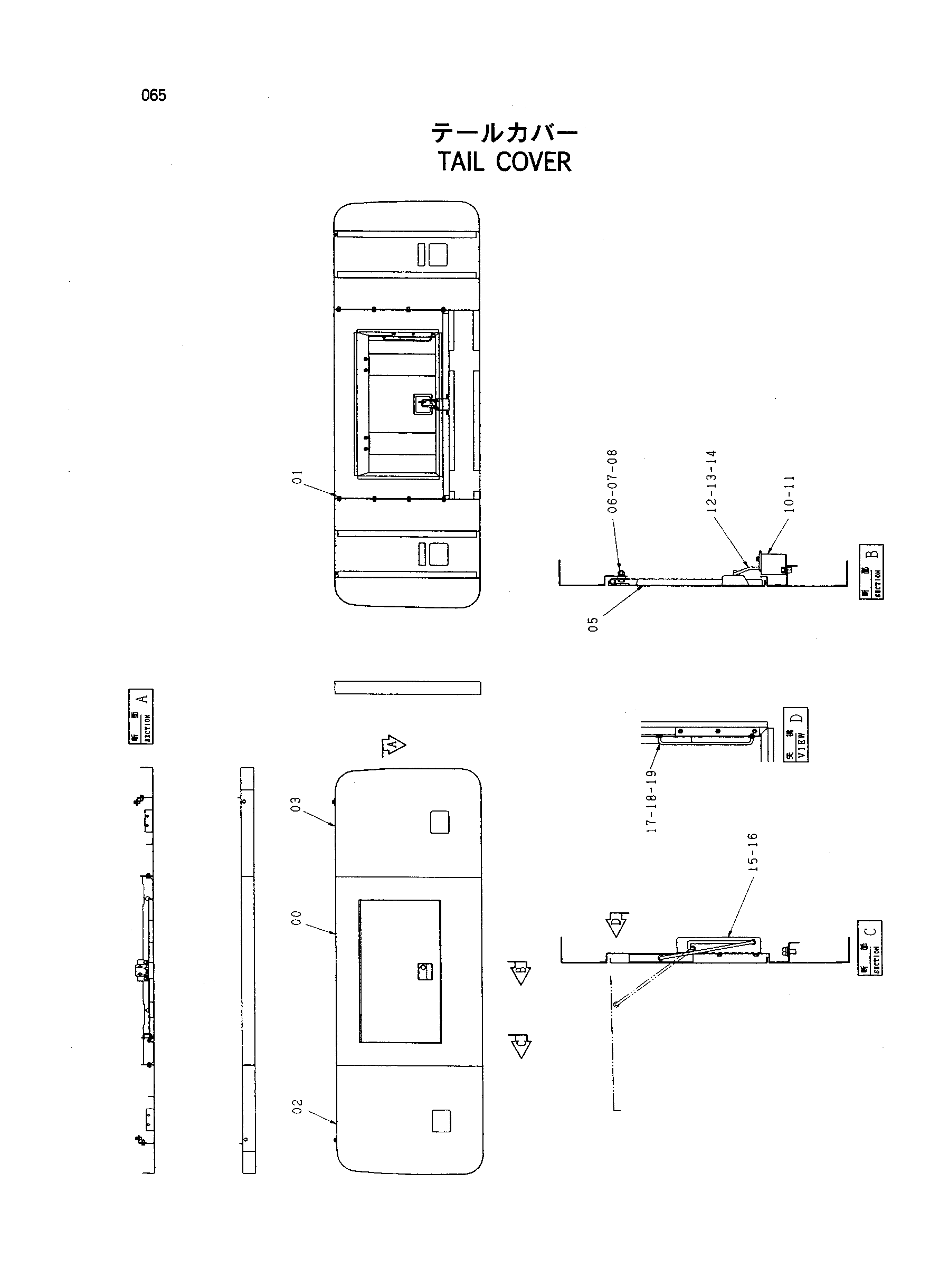

Заводская схема «Таил крышка» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004608 | Крышка таил | 1 |
| 01 | J021025 | Болт с шайбой | 8 |
| 02 | 6014945 | Крышка таил | 1 |
| 03 | 6014946 | Крышка таил | 1 |
| 05 | 6014782 | Дверь | 1 |
| 06 | A590110 | Плоская шайба | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 08 | J950010 | Гайка | 4 |
| 10 | 8062372 | Кронштейн защёлка | 1 |
| 11 | J021025 | Болт с шайбой | 2 |
| 12 | 8053577 | Защёлка | 1 |
| 13 | J020820 | Болт с шайбой | 2 |
| 14 | 4304228 | Регулировочная шайба | 2 |
| 15 | 8062373 | Кронштейн стойка | 1 |
| 16 | J010816 | Болт с шайбой | 3 |
| 17 | 4345042 | Стойка | 1 |
| 18 | A590108 | Плоская шайба | 4 |
| 19 | A762016 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
