Масляный радиатор трубопроводы — HITACHI HR320

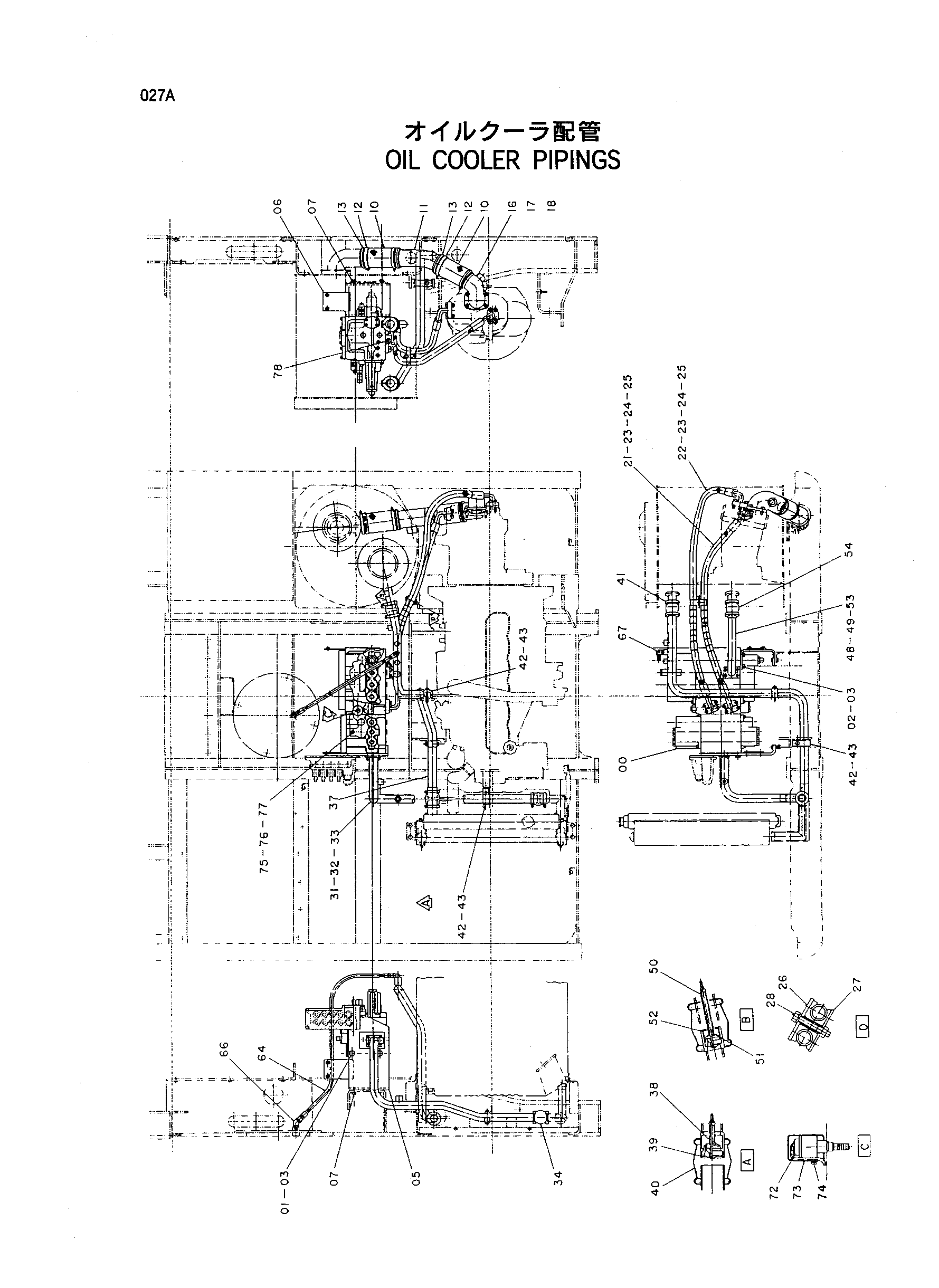

Заводская схема «Масляный радиатор трубопроводы» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4342046 | Клапан конторол | 1 |
| 01 | J901435 | Болт | 2 |
| 02 | J901430 | Болт | 2 |
| 03 | A590914 | Пружинная шайба | 4 |
| 05 | 8048594 | Кронштейн | 1 |
| 06 | 7024371 | Кронштейн | 1 |
| 07 | J011240 | Болт с шайбой | 4 |
| 10 | 4109378 | Резиновый шланг | 2 |
| 12 | 4507397 | Хомут шланга | 4 |
| 13 | 4263766 | Хомут шланга | 4 |
| 14 | 9744831 | Всасывающая трубка | 1 |
| 16 | 2035545 | Коллектор SUC. | 1 |
| 16 | 2037825 | Коллектор SUC. | 1 |
| 17 | A811085 | Уплотнительное кольцо | 1 |
| 18 | M341228 | Болт с внутренним шестигранником | 4 |
| 21 | 4318032 | Шланг | 1 |
| 22 | 4318033 | Шланг | 1 |
| 23 | 966993 | Уплотнительное кольцо | 4 |
| 24 | 4085560 | Разъёмный фланец | 8 |
| 25 | M341240 | Болт с внутренним шестигранником | 16 |
| 26 | 8053449 | Хомут шланга | 1 |
| 27 | 9738975 | Хомут | 1 |
| 28 | J011275 | Болт с шайбой | 1 |
| 31 | 8056497 | Обратная трубка | 1 |
| 32 | A811040 | Уплотнительное кольцо | 1 |
| 33 | M341036 | Болт с внутренним шестигранником | 4 |
| 34 | 4069801 | Муфта | 1 |
| 37 | 7026934 | Обратная трубка | 1 |
| 37 | 7030341 | Обратная трубка | 1 |
| 38 | 4255211 | Клапан | 1 |
| 39 | 991718 | Стопорное кольцо | 1 |
| 40 | 4067834 | Муфта | 1 |
| 41 | 4069801 | Муфта | 1 |
| 42 | 4053698 | Хомут трубки | 3 |
| 43 | J011270 | Болт с шайбой | 3 |
| 48 | 8048007 | Обратная трубка | 1 |
| 48 | 8063135 | Обратная трубка | 1 |
| 49 | A811040 | Уплотнительное кольцо | 1 |
| 50 | 4272164 | Клапан | 1 |
| 51 | 4256203 | Кольцо | 1 |
| 52 | 446751 | Стопорное кольцо | 1 |
| 53 | M341036 | Болт с внутренним шестигранником | 4 |
| 54 | 4069801 | Муфта | 1 |
| 64 | 4304469 | Шланг | 1 |
| 66 | 4200326 | Угловой штуцер | 1 |
| 66A | 4506418 | Уплотнительное кольцо | 1 |
| 67 | 4219345 | Угловой штуцер | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 9101532 | Датчик | 1 |
| 73 | 4277223 | Колпачок | 1 |
| 74 | 4055312 | Ленточный зажим | 1 |
| 75 | 4252767 | Кронштейн | 1 |
| 76 | J900610 | Болт | 1 |
| 77 | A590906 | Пружинная шайба | 1 |
| 78 | 4339754 | Датчик давления | 1 |
| 78A | 4150302 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
