Трубопроводы — HITACHI HR320

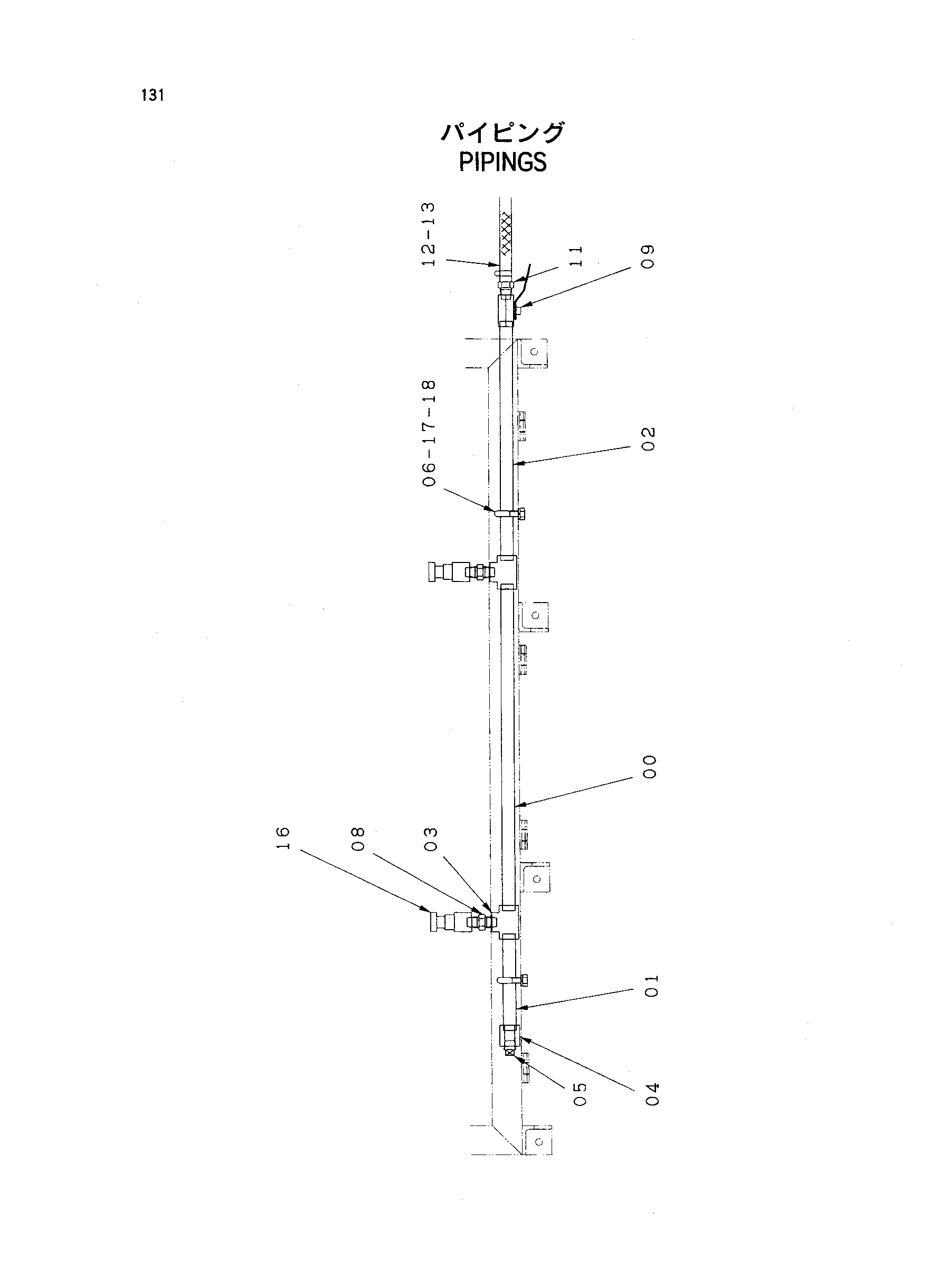

Заводская схема «Трубопроводы» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4346847 | Трубка | 1 |
| 01 | 4347226 | Трубка | 1 |
| 02 | 4355368 | Трубка | 1 |
| 03 | 94-0662 | Тройник | 2 |
| 04 | 94-0677 | Разъём S | 1 |
| 05 | 94-2024 | Пробка | 1 |
| 06 | 4100695 | U-образный болт | 2 |
| 08 | 94-1703 | Адаптер | 2 |
| 09 | 4348296 | Шаровой клапан | 1 |
| 11 | 4077357 | Соединение шланг | 1 |
| 12 | 4348297 | Водяной шланг | 1 |
| 13 | 4514700 | Зажим шланг | 2 |
| 16 | 4348298 | Форсунка | 2 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
