Гидроножницы трубопроводы — HITACHI HR320

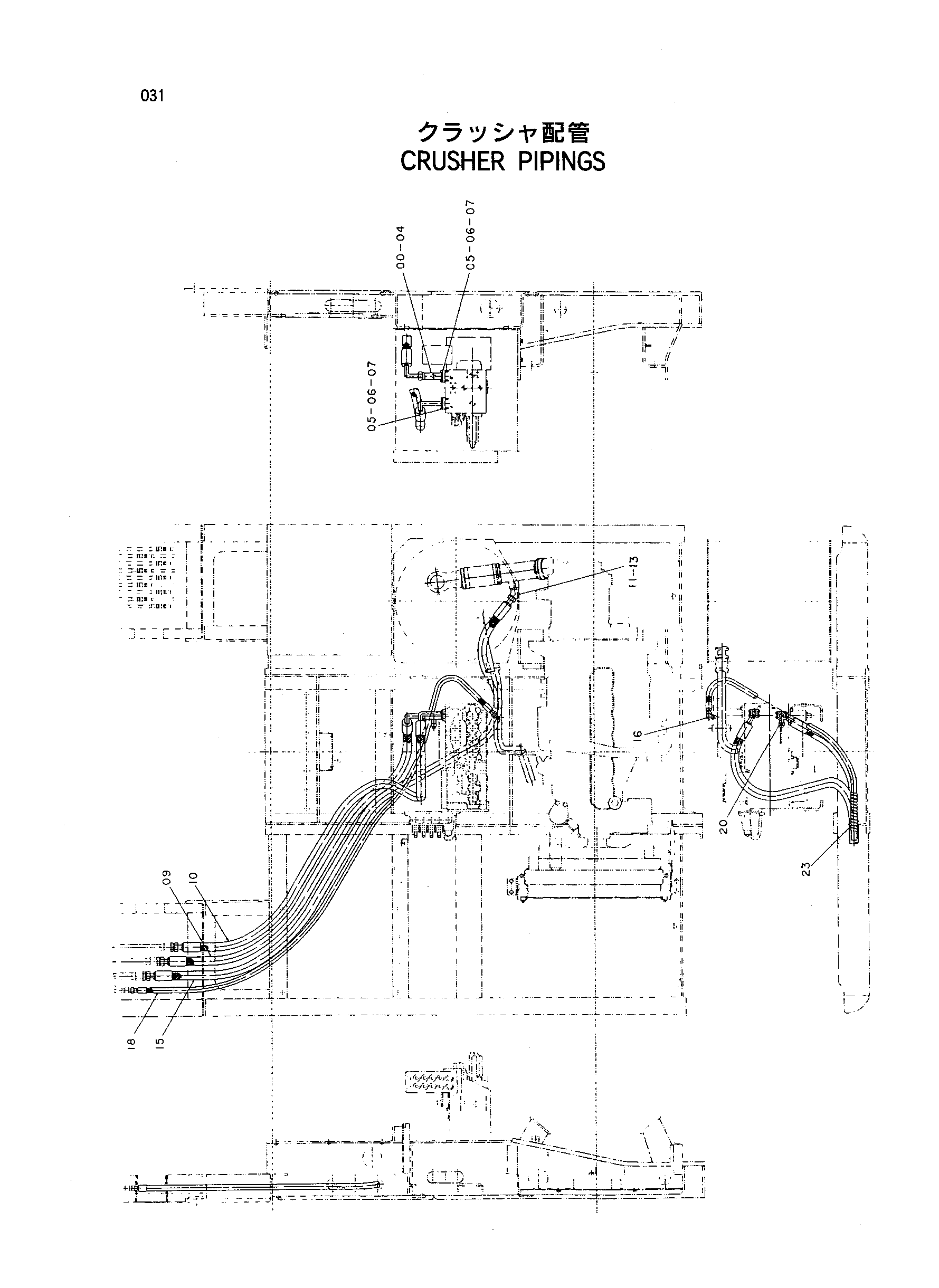

Заводская схема «Гидроножницы трубопроводы» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743984 | Трубка | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 1 |
| 05 | 971489 | Уплотнительное кольцо | 2 |
| 06 | 986910 | Разъёмный фланец | 4 |
| 07 | M341030 | Болт с внутренним шестигранником | 8 |
| 09 | 4352490 | Шланг | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 1 |
| 15 | 4352491 | Шланг | 1 |
| 16 | 4219345 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4305142 | Шланг | 1 |
| 19 | 4356711 | Шланг | 1 |
| 21 | 94-2011 | Пробка | 1 |
| 23 | 4044420 | Защитный кожух | 4 |
| 25 | 4189535 | Адаптер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 8042825 | Опора | 1 |
| 28 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
