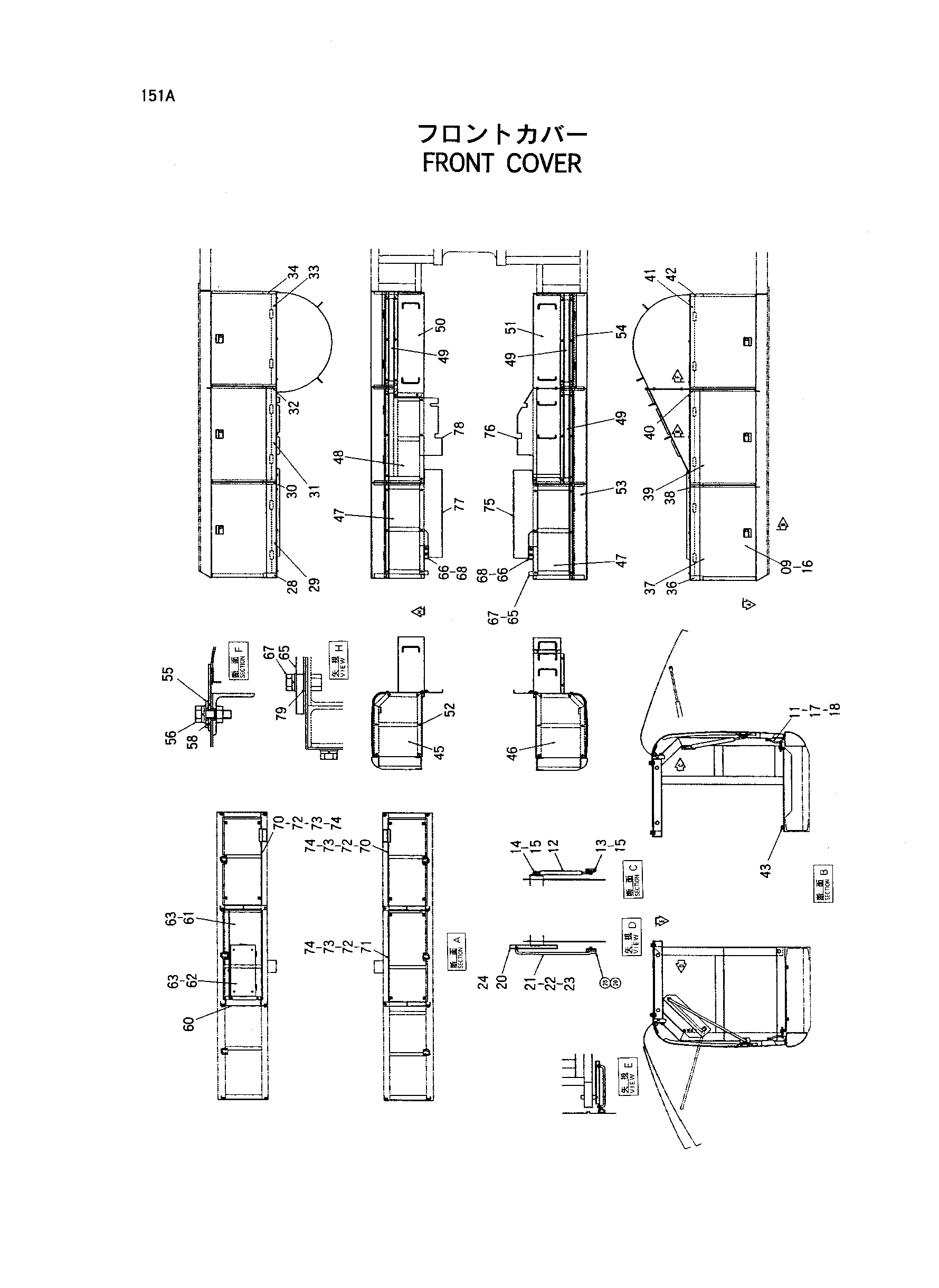

Передний крышка — HITACHI HR320

Заводская схема «Передний крышка» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
09	5004664	Дверь	6
11	8053577	Защёлка	6
12	4349440	Пружина GAS	6
13	4349441	Кронштейн	6
14	4349442	Кронштейн	6
15	J010616	Болт с шайбой	24
16	J021025	Болт с шайбой	24
17	4304228	Регулировочная шайба	18
18	J020825	Болт с шайбой	12
20	J020616	Болт с шайбой	30
21	4350807	Стойка	6
22	A590112	Плоская шайба	24
23	A763020	Шплинт	24
24	3072574	Кронштейн	6
25	4350808	Кронштейн	6
28	7030486	Опора	1
29	7030487	Опора	1
30	7030488	Опора	1
31	7030489	Опора	1
32	6015234	Опора	1
33	7030490	Опора	1
34	7030491	Опора	1
36	7030492	Опора	1
37	7030493	Опора	1
38	6015235	Опора	1
39	7030494	Опора	1
40	6015236	Опора	1
41	7030495	Опора	1
42	7030496	Опора	1
43	J021030	Болт с шайбой	36
45	3072937	Крышка	1
46	3072938	Крышка	1
47	3073452	Крышка	2
48	3073453	Крышка	1
49	3073454	Крышка	3
50	7030371	Крышка	1
51	7030370	Крышка	1
52	J021030	Болт с шайбой	55
53	4366816	Резиновая прокладка	4
54	4352781	Резиновая прокладка	2
55	4355266	Пластина	6
56	J021035	Болт с шайбой	18
58	J222010	Шайба	18
60	8063686	Кронштейн	1
61	8063687	Кронштейн	1
62	4020952	Ящик для инструментов	1
63	J021030	Болт с шайбой	6
65	4360120	Пластина	2
66	4360143	Ограничитель	2
67	J021035	Болт с шайбой	4
68	J021230	Болт с шайбой	4
70	4364180	Пластина	2
71	4364181	Пластина	1
72	J901016	Болт	12
73	A590910	Пружинная шайба	12
74	A590110	Плоская шайба	12
75	3075454	Крышка	1
76	7029962	Крышка	1
77	3076469	Крышка	1
78	3076472	Крышка	1
79	A590110	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
