Аккессориес трубопроводы (2) — HITACHI HR320

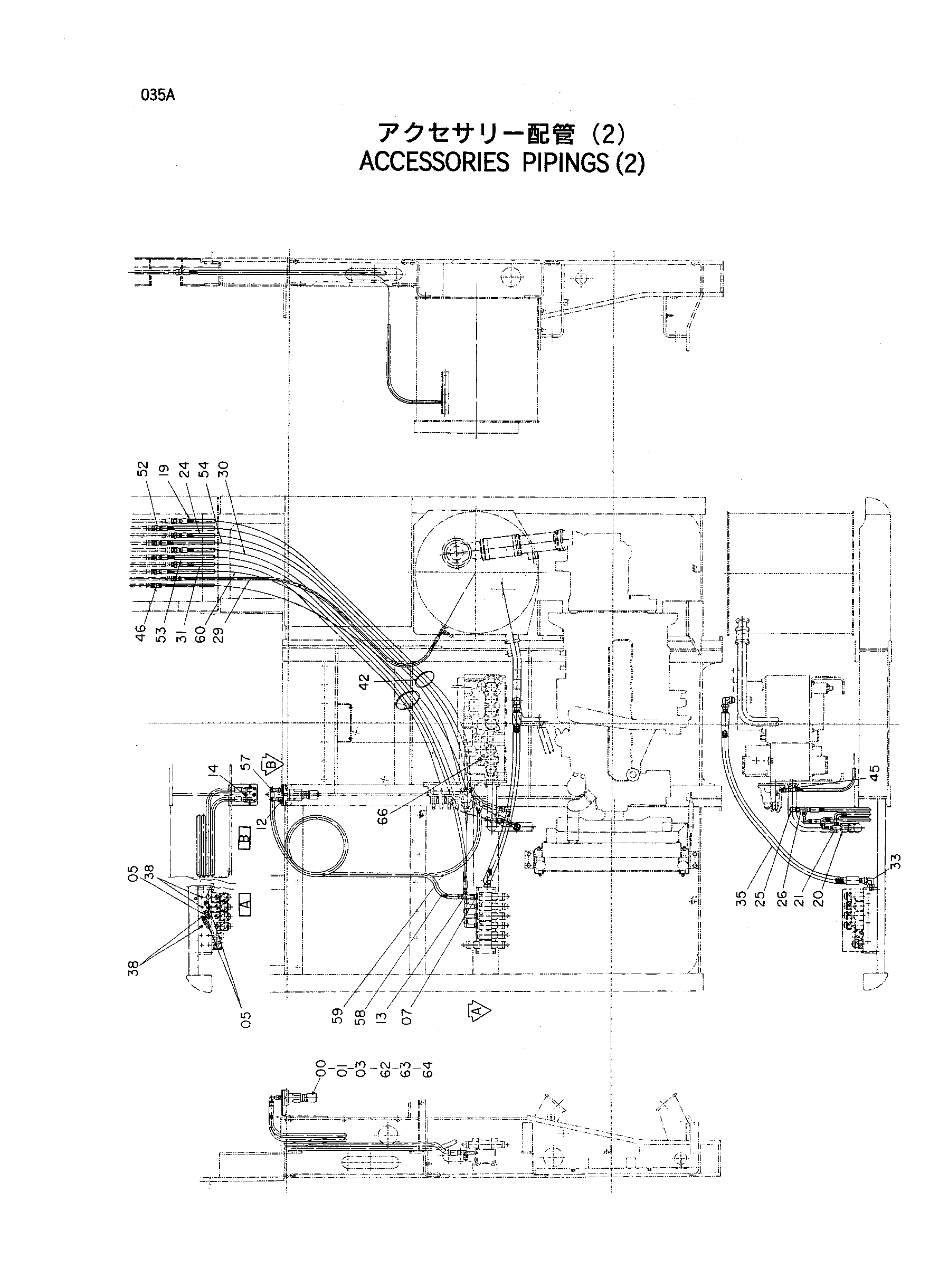

Заводская схема «Аккессориес трубопроводы (2)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4338380 | Клапан поток | 1 |
| 01 | 4342093 | Коллектор | 1 |
| 03 | 4353941 | Кронштейн | 1 |
| 05 | 4241385 | Угловой штуцер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4215650 | Адаптер | 2 |
| 13 | 4246672 | Соединительный штуцер | 1 |
| 14 | 94-2012 | Пробка | 2 |
| 19 | 4205393 | Шланг | 1 |
| 20 | 4263450 | Переходник S | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4222016 | Тройник | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4313353 | Шланг | 1 |
| 25 | 4200471 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4246672 | Соединительный штуцер | 1 |
| 29 | 4262276 | Шланг | 1 |
| 30 | 4270444 | Шланг | 1 |
| 31 | 4313351 | Шланг | 1 |
| 33 | 4156435 | Угловой штуцер | 2 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4352492 | Шланг | 1 |
| 38 | 94-2011 | Пробка | 4 |
| 42 | 4055312 | Ленточный зажим | 10 |
| 45 | 4200465 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4269824 | Шланг | 1 |
| 52 | 4305247 | Шланг | 1 |
| 53 | 4305246 | Шланг | 1 |
| 54 | 4283731 | Шланг | 1 |
| 57 | 4239976 | Унион S | 2 |
| 58 | 4305244 | Шланг | 1 |
| 59 | 4305248 | Шланг | 1 |
| 60 | 4305245 | Шланг | 1 |
| 62 | M340625 | Болт с внутренним шестигранником | 2 |
| 63 | A590906 | Пружинная шайба | 2 |
| 64 | M500605 | Гайка | 2 |
| 66 | 4174542 | Пробка | 1 |
| 66A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
