Схема 009 — HITACHI HR320

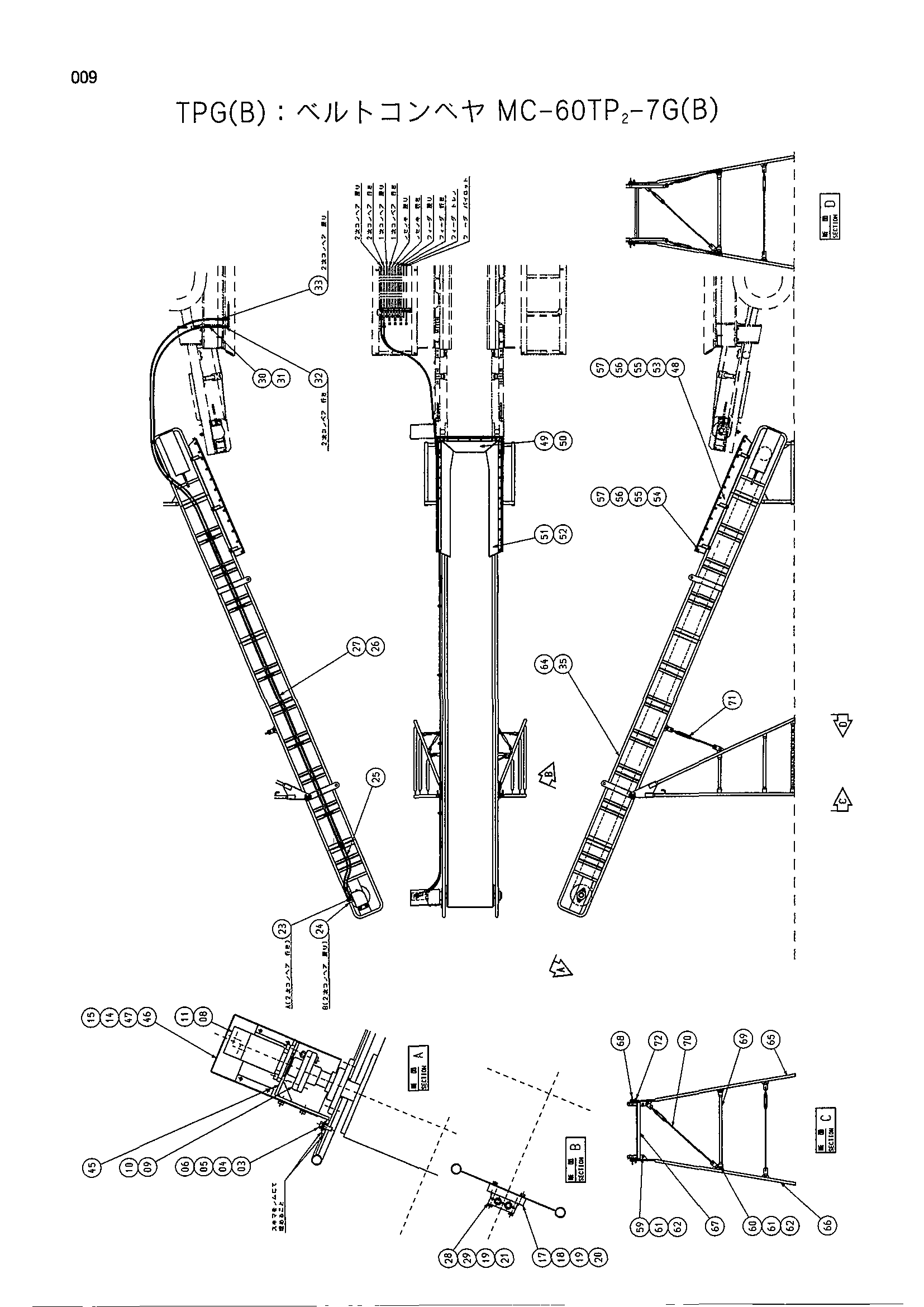

Заводская схема «Схема 009» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4355270	Проставка	2
04	J901235	Болт	2
05	A590912	Пружинная шайба	2
06	449490	Шайба	2
08	4355522	Гидромотор	1
09	4354199	Муфта фланец	1
10	94-2292	Шпонка	1
11	M341225	Болт с внутренним шестигранником	4
14	J901016	Болт	8
15	A590910	Пружинная шайба	8
17	4356384	Седло винта	5
18	J900825	Болт	10
19	A590908	Пружинная шайба	20
20	A590108	Плоская шайба	10
21	J900855	Болт	10
23	4200471	Угловой штуцер	1
24	4277651	Угловой штуцер	1
25	4263041	Шланг	2
26	4200466	Адаптер	4
27	9745168	Трубка	2
28	4349111	Хомут	10
29	4344284	Втулка	10
30	4241377	Шланг	2
31	4215650	Адаптер	2
32	4022907	Самоуплотняющееся соединение	1
33	4022908	Самоуплотняющееся соединение	1
35	4359572	Конвейер	1
45	8063701	Кронштейн	1
46	8064349	Крышка	1
47	4359735	Крышка	1
48	7030568	Бункер	1
49	4359736	Резиновая прокладка	1
50	4359866	Пластина	1
51	3073456	Резиновая прокладка	2
52	3074248	Пластина	2
53	J901030	Болт	6
54	J901040	Болт	31
55	A590110	Плоская шайба	37
56	A590910	Пружинная шайба	37
57	J950010	Гайка	37
59	J901655	Болт	2
60	J901640	Болт	16
61	A590116	Плоская шайба	18
62	A590916	Пружинная шайба	1
64	6015537	Дополнительный. конвейер	1
65	6015535	Рама	1
66	6015536	Рама	1
67	8064599	Кронштейн	2
68	8064600	Палец	2
69	4361850	Стойка	1
70	4361851	Турнбуккле	4
71	4361852	Турнбуккле	2
72	J901016	Болт	2
