Магнетик сепараторс — HITACHI HR320

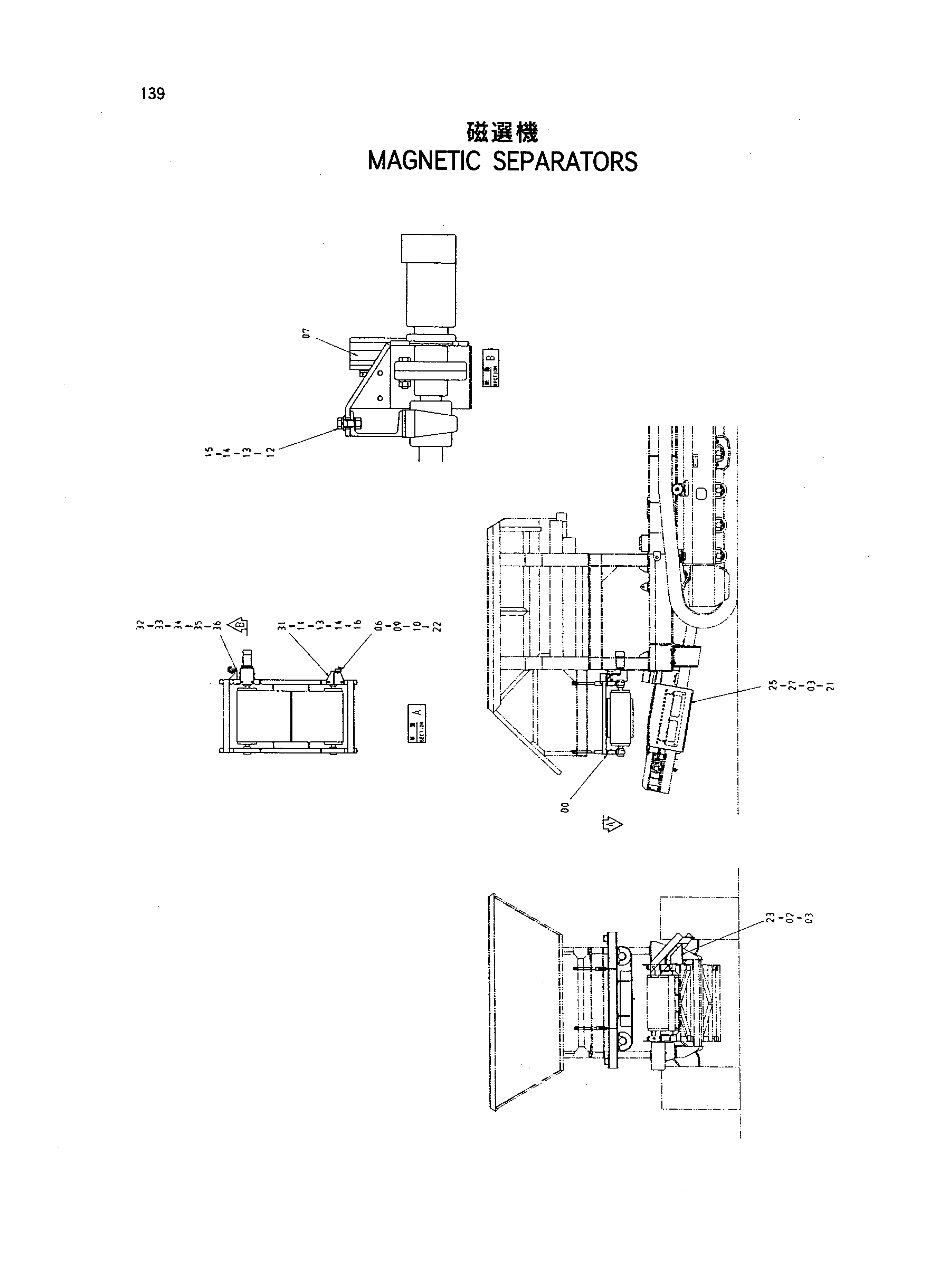

Заводская схема «Магнетик сепараторс» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9143861 | ジセンキ | 1 |
| 02 | J901016 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 06 | 8063563 | Кронштейн | 2 |
| 07 | 4355927 | Буффер | 2 |
| 09 | J901240 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | J901235 | Болт | 2 |
| 12 | J901245 | Болт | 2 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | A590712 | Шайба уклон | 4 |
| 15 | J950012 | Гайка | 4 |
| 21 | J950010 | Гайка | 4 |
| 22 | A590112 | Плоская шайба | 4 |
| 23 | 8065861 | Кронштейн | 1 |
| 25 | 7031564 | Кхуте | 1 |
| 27 | J901020 | Болт | 4 |
| 31 | 8066343 | Кронштейн | 1 |
| 32 | 8069041 | Кронштейн | 1 |
| 33 | J901035 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | A590711 | Шайба уклон | 2 |
| 36 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
