Ходовая часть — HITACHI HR320

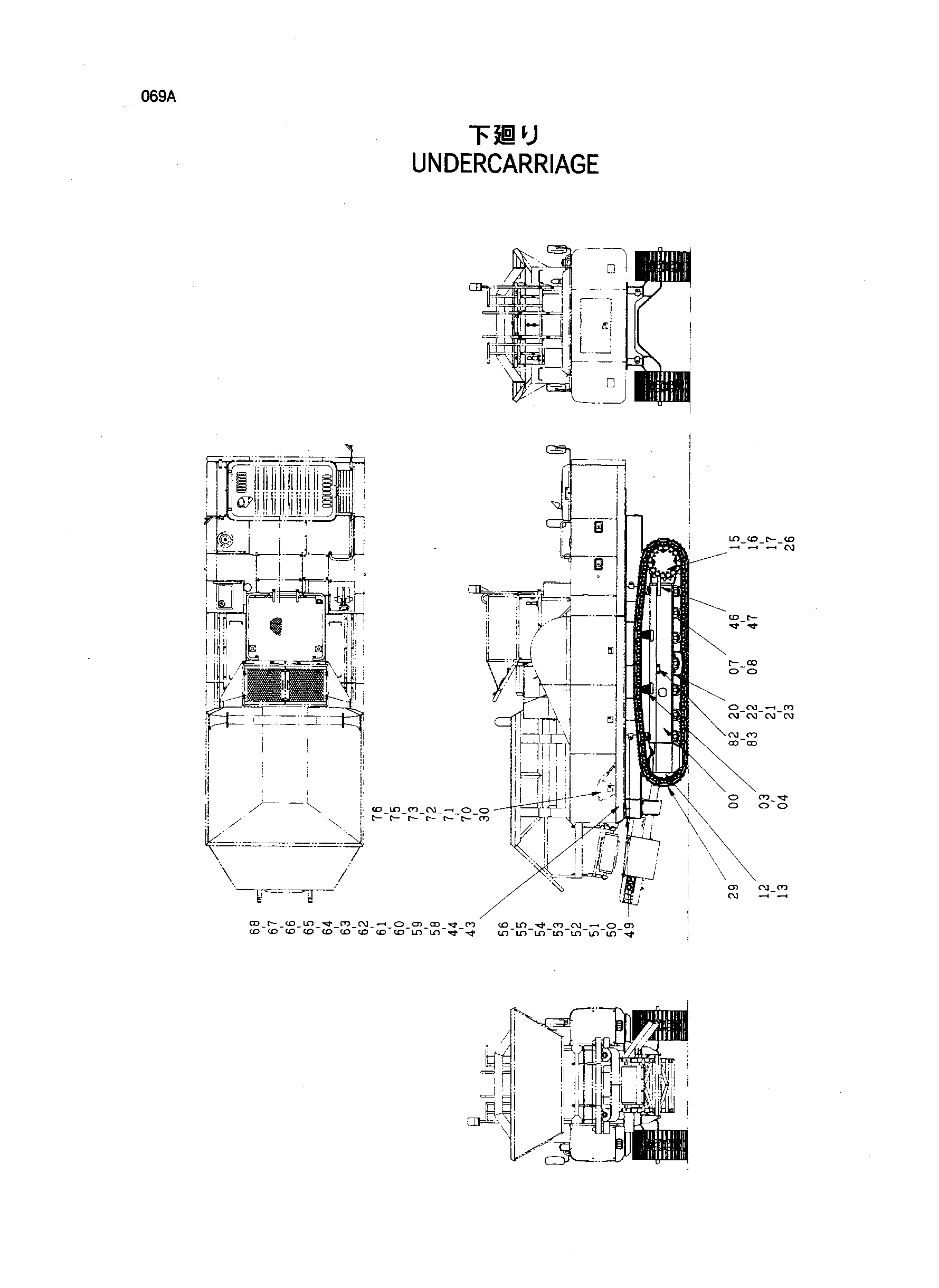

Заводская схема «Ходовая часть» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9138573	Гусеничная рама	1
00	9150011	Гусеничная рама	1
03	9089636	Каток верхний	4
03	9134245	Каток верхний	4
04	J931640	Болт	16
07	9114681	Каток нижний	14
07	9134243	Каток нижний	14
08	4248682	Болт	56
08	4331851	Болт	56
12	9090028	Пружина гусеница	2
12	9144658	Пружина гусеница	2
13	9143399	Направляющее колесо	2
13	9145268	Направляющее колесо	2
15	9119377	Бортовой редуктор	2
16	4248607	Болт	28
17	4018545	Шайба	28
20	8052020	Защитный кожух	2
21	4252880	Болт	8
22	A590918	Пружинная шайба	8
23	J222018	Шайба	8
26	9139069	Ход трубопроводы	1
29	9137958	500G башмак в сборе	1
29	9141802	500G башмак в сборе	1
30	9138702	Гидромотор шкив	1
43	9139077	Блок трубопроводы	1
44	9138577	Электрооборудование	1
46	9743114	Кронштейн	2
47	J011230	Болт с шайбой	4
49	8062984	Кронштейн	1
50	8062985	Кронштейн	1
51	J901232	Болт	4
52	J901225	Болт	2
53	A590912	Пружинная шайба	6
54	J932075	Болт	6
55	A590920	Пружинная шайба	6
56	J951020	Гайка	6
58	6015252	Платформа (левый)	1
59	6015253	Платформа (правый)	1
60	J901645	Болт	4
61	J901635	Болт	4
62	J901655	Болт	4
63	A590916	Пружинная шайба	12
64	A590116	Плоская шайба	12
65	J950016	Гайка	4
66	4087197	Шайба	4
67	4353775	Резиновая втулка	2
68	4353772	Резиновая втулка	1
70	8061943	Кронштейн	1
71	J912055	Болт	4
72	A590920	Пружинная шайба	4
73	J951020	Гайка	4
75	4354949	Крышка	1
76	J021020	Болт с шайбой	4
82	A590912	Пружинная шайба	4
83	J901216	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
