Конвейер трубопроводы (1) — HITACHI HR320

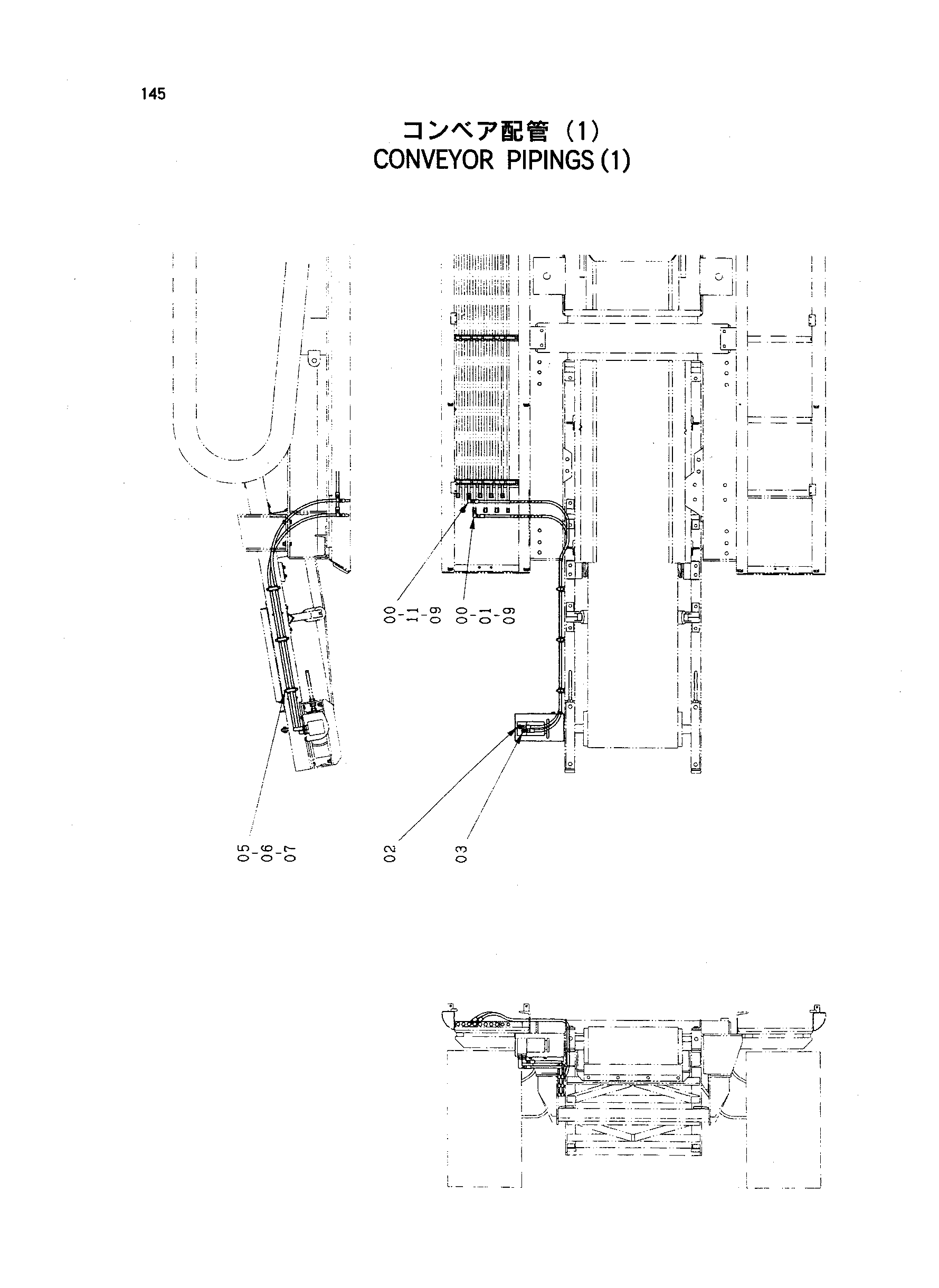

Заводская схема «Конвейер трубопроводы (1)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4154671 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4305243 | Шланг | 1 |
| 02 | 4277651 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200471 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4349111 | Хомут | 6 |
| 06 | 4344284 | Втулка | 6 |
| 07 | J010850 | Болт с шайбой | 6 |
| 09 | 4133527 | Защитный кожух | 2 |
| 11 | 4305245 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
