Основной рама — HITACHI HR320

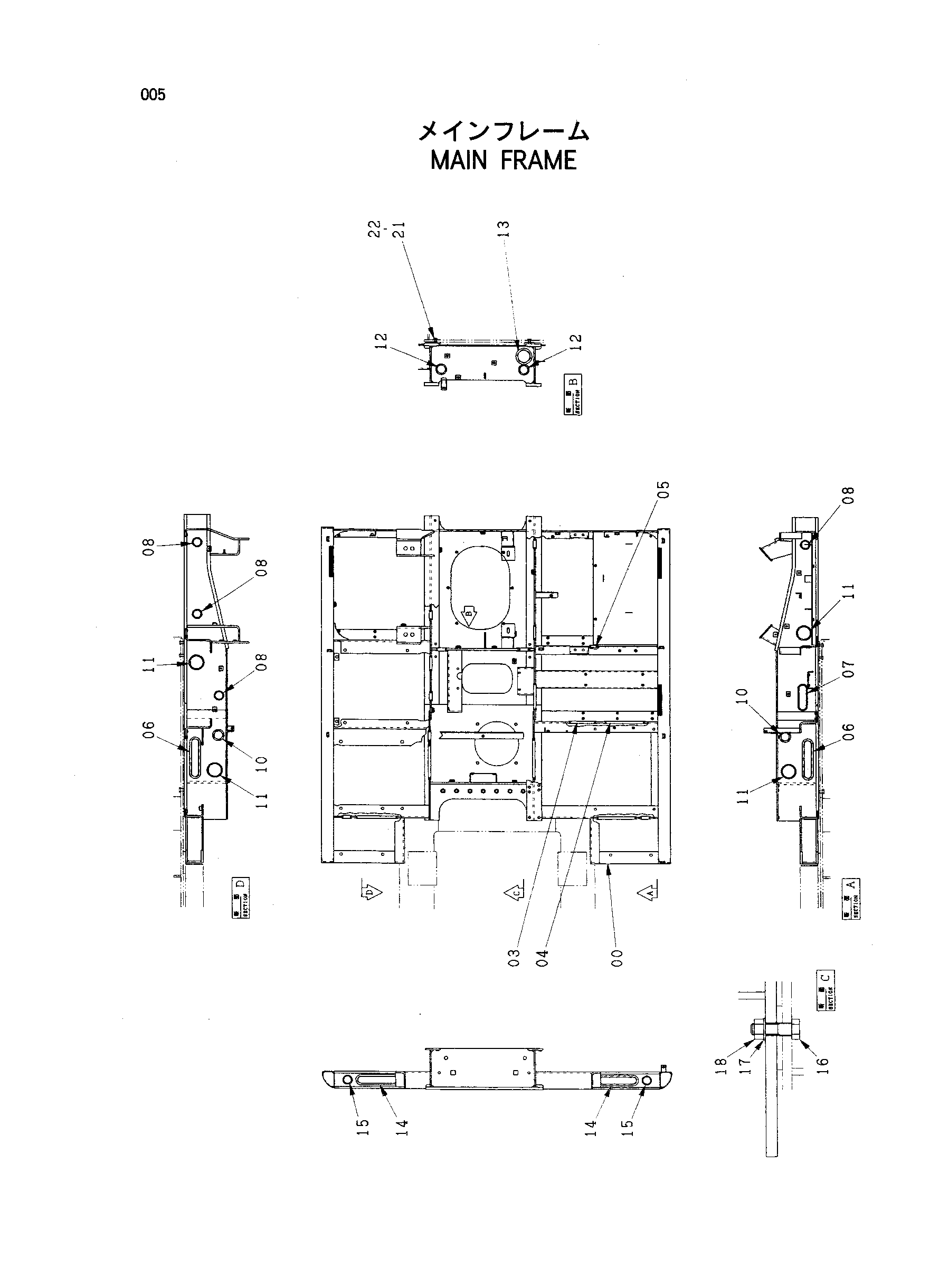

Заводская схема «Основной рама» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004671 | Рама основной | 1 |
| 03 | 4319252 | Резиновая втулка | 1 |
| 04 | 4276319 | Резиновая втулка | 1 |
| 05 | 4209294 | Резиновая втулка | 1 |
| 06 | 4276319 | Резиновая втулка | 2 |
| 07 | 4252218 | Резиновая втулка | 1 |
| 08 | 4201749 | Резиновая втулка | 4 |
| 10 | 4208279 | Резиновая втулка | 2 |
| 11 | 4232527 | Резиновая втулка | 4 |
| 12 | 4255530 | Резиновая втулка | 2 |
| 13 | 4201986 | Резиновая втулка | 1 |
| 14 | 4276319 | Резиновая втулка | 2 |
| 15 | 4201749 | Резиновая втулка | 2 |
| 16 | J912070 | Болт | 7 |
| 17 | A590120 | Плоская шайба | 7 |
| 18 | J951020 | Гайка | 7 |
| 21 | J901650 | Болт | 4 |
| 22 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
