Бункер — HITACHI HR320

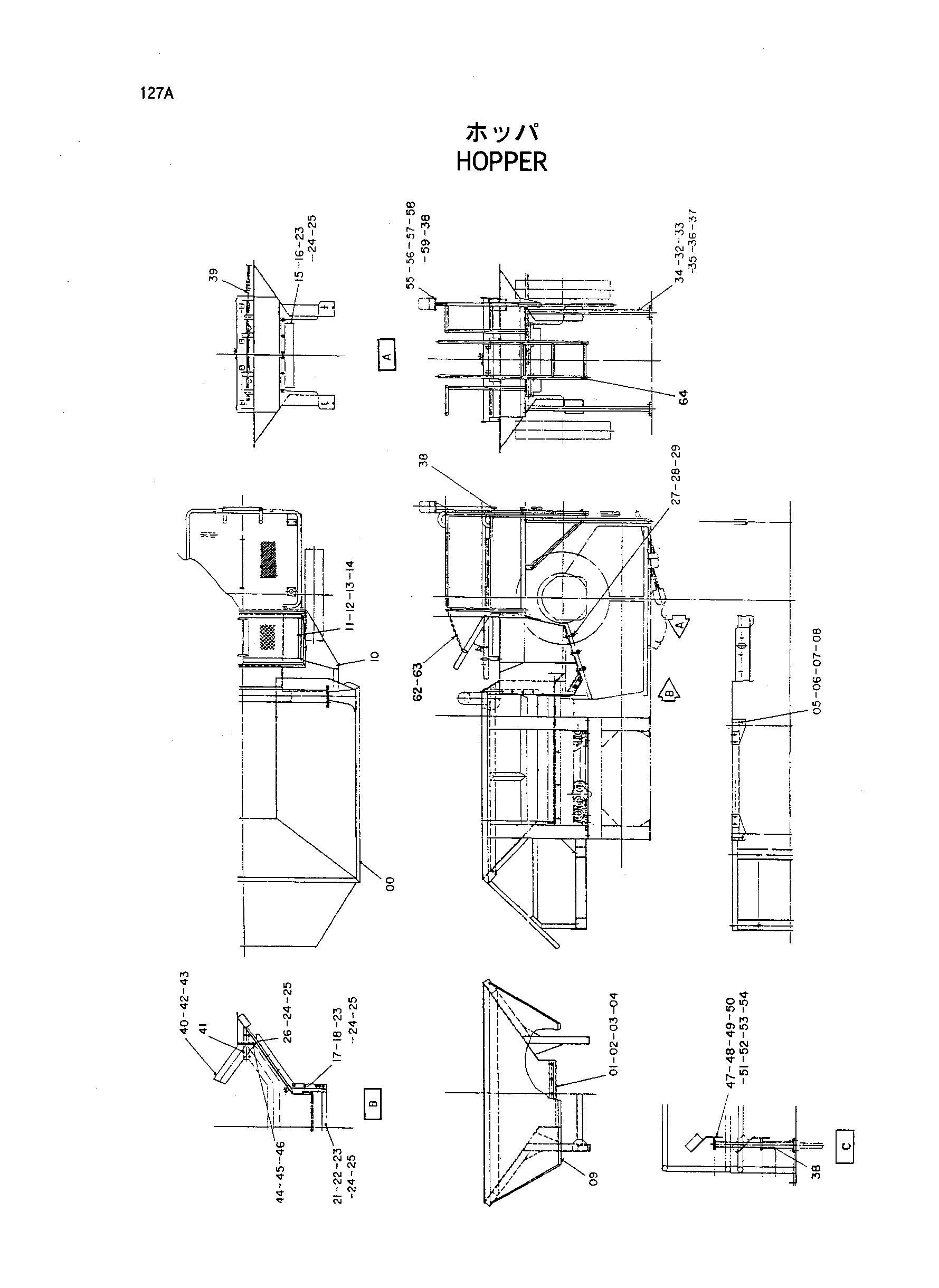

Заводская схема «Бункер» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015181 | Бункер | 1 |
| 01 | 4345960 | Резиновая прокладка | 1 |
| 02 | 4345958 | Пластина | 1 |
| 03 | J901235 | Болт | 5 |
| 04 | A590912 | Пружинная шайба | 5 |
| 05 | J912050 | Болт | 12 |
| 06 | J21686 | Шайба уклон | 8 |
| 07 | A590920 | Пружинная шайба | 12 |
| 08 | A590120 | Плоская шайба | 4 |
| 09 | 6015182 | Кронштейн | 1 |
| 10 | 6015183 | Кхуте | 1 |
| 11 | 6015237 | Крышка | 1 |
| 12 | J901035 | Болт | 6 |
| 13 | A590910 | Пружинная шайба | 6 |
| 14 | J950010 | Гайка | 6 |
| 15 | 4346849 | Резиновая прокладка | 1 |
| 16 | 4346848 | Пластина | 1 |
| 17 | 4355990 | Резиновая прокладка | 2 |
| 18 | 4355991 | Пластина | 2 |
| 21 | 3071840 | Резиновая прокладка | 1 |
| 22 | 3072111 | Пластина | 1 |
| 23 | J901245 | Болт | 16 |
| 24 | A590912 | Пружинная шайба | 24 |
| 25 | J950012 | Гайка | 24 |
| 26 | J901225 | Болт | 8 |
| 27 | J912485 | Болт | 6 |
| 28 | A590924 | Пружинная шайба | 6 |
| 29 | J951024 | Гайка | 6 |
| 32 | J901630 | Болт | 4 |
| 33 | A590916 | Пружинная шайба | 4 |
| 34 | 6014980 | Ступень | 1 |
| 35 | J901030 | Болт | 14 |
| 36 | A590910 | Пружинная шайба | 14 |
| 37 | J950010 | Гайка | 14 |
| 38 | 4203325 | Рукоятка | 15 |
| 39 | 9143938 | パイピング | 1 |
| 40 | 8062932 | Трубка | 1 |
| 41 | 4351016 | Палец | 2 |
| 44 | J901645 | Болт | 8 |
| 45 | J950016 | Гайка | 8 |
| 46 | A590916 | Пружинная шайба | 8 |
| 47 | 8063699 | Кронштейн | 1 |
| 48 | 8062526 | Кронштейн | 1 |
| 49 | 8062527 | Кронштейн | 1 |
| 50 | J900825 | Болт | 2 |
| 51 | M500807 | Гайка | 2 |
| 52 | A590908 | Пружинная шайба | 2 |
| 53 | J901020 | Болт | 4 |
| 54 | A590910 | Пружинная шайба | 4 |
| 55 | 8063697 | Кронштейн | 1 |
| 56 | 8063698 | Кронштейн | 1 |
| 57 | J901020 | Болт | 2 |
| 58 | J950010 | Гайка | 2 |
| 59 | A590910 | Пружинная шайба | 2 |
| 60 | J901230 | Болт | 2 |
| 61 | A590912 | Пружинная шайба | 2 |
| 62 | 4358670 | Цепь | 2 |
| 63 | 4358687 | Серьга | 4 |
| 64 | J901220 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
