Ход трубопроводы (карриаге) — HITACHI HR320

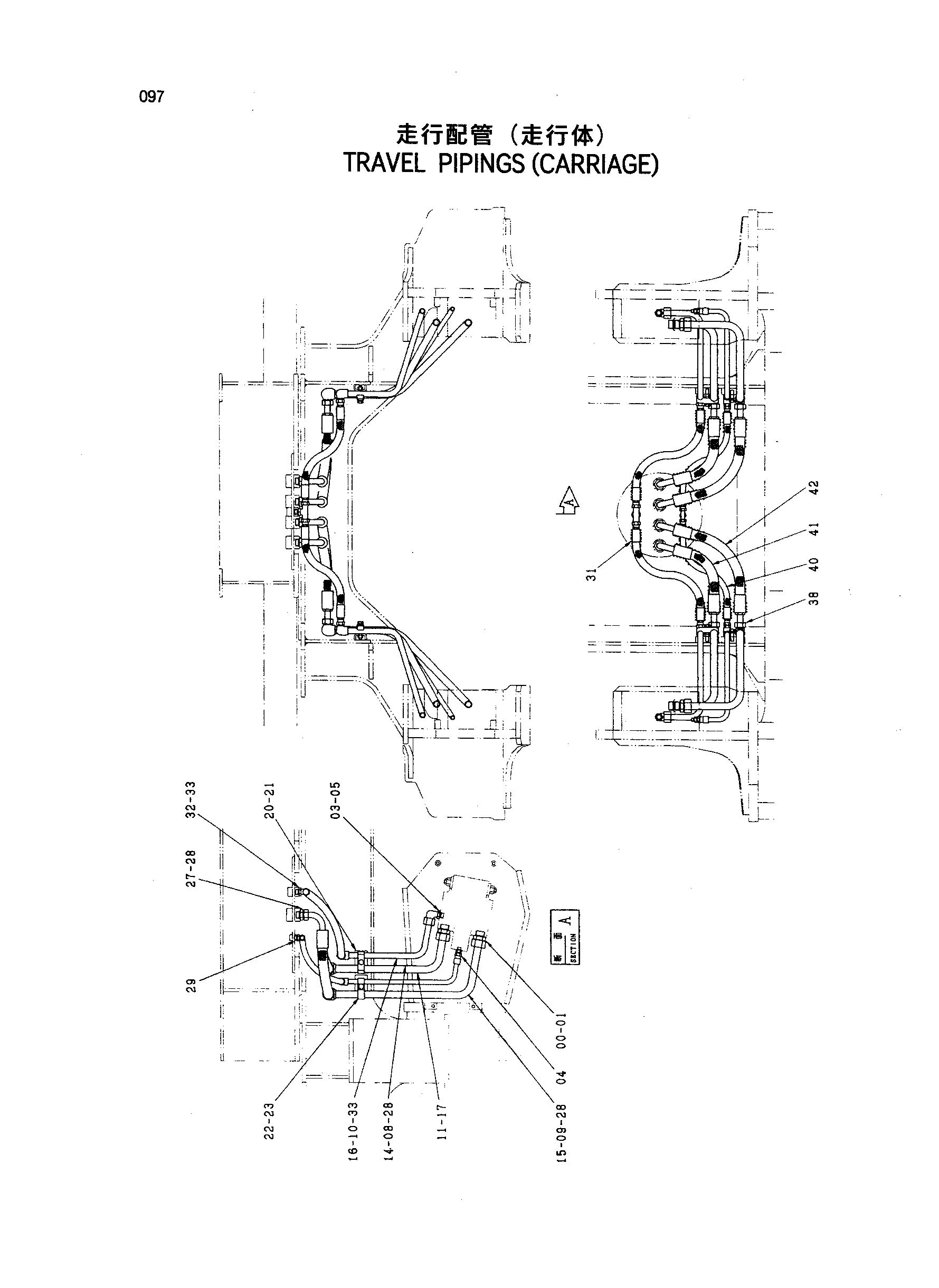

Заводская схема «Ход трубопроводы (карриаге)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 4 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4200467 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4202404 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 8061846 | Трубка | 1 |
| 09 | 8061847 | Трубка | 1 |
| 10 | 8061844 | Трубка | 1 |
| 10 | 8065694 | Трубка | 1 |
| 11 | 8061845 | Трубка | 1 |
| 14 | 8061842 | Трубка | 1 |
| 15 | 8061843 | Трубка | 1 |
| 16 | 8061840 | Трубка | 1 |
| 16 | 8065693 | Трубка | 1 |
| 17 | 8061841 | Трубка | 1 |
| 20 | 4141806 | Хомут трубки | 2 |
| 21 | J011260 | Болт с шайбой | 2 |
| 22 | 4260035 | Хомут трубки | 2 |
| 23 | J011240 | Болт с шайбой | 2 |
| 27 | 4189619 | Адаптер | 4 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4187308 | Уплотнительное кольцо | 8 |
| 31 | 4351706 | Шланг | 2 |
| 32 | 4236770 | Тройник | 1 |
| 33 | 4138938 | Уплотнительное кольцо | 4 |
| 38 | 4200466 | Адаптер | 2 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4208472 | Тройник | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4351708 | Шланг | 2 |
| 42 | 4351707 | Шланг | 2 |
| 43 | 4356712 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
