JAW гидроножницы — HITACHI HR320

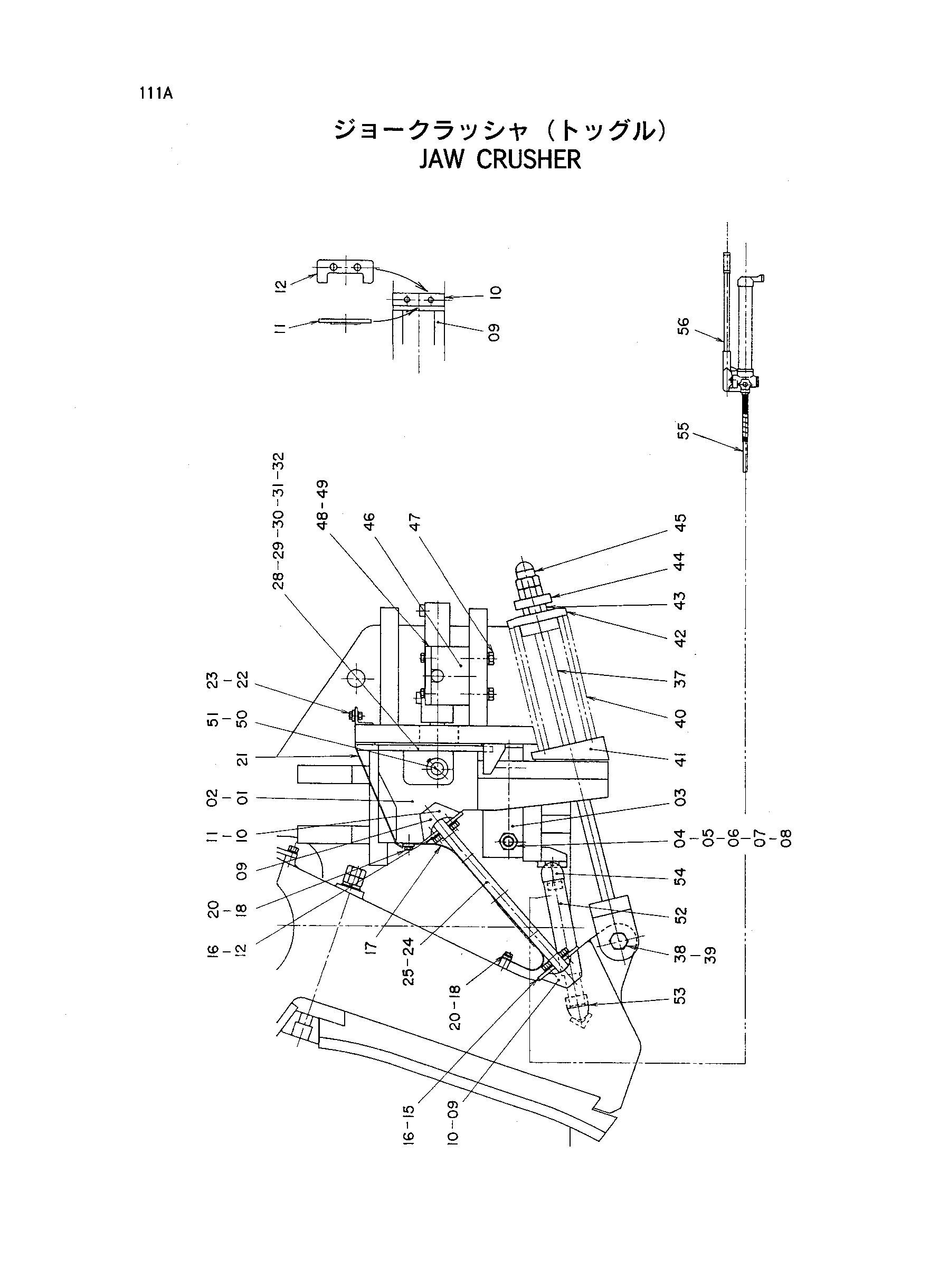

Заводская схема «JAW гидроножницы» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	B01	トツグルブロツク	1
02	B02		1
03	B03		2
04	B04		4
05	B05	キヤツプ	4
06	B06	スプリング	4
07	B07		8
08	B08		4
09	B09	トツグルシート	2
10	B10		4
11	B11		2
12	B12		2
15	B15		2
16	B16		8
17	B17		2
18	B18		2
20	B20		10
21	B21	ブロツクカバー	1
22	B22	ブロツクカバー	1
23	B23		5
24	B24	トツグルプレート	1
25	B25		3
28	B28		1
29	B29		1
30	B30		1
31	B31		1
32	B32		1
37	B37	テンシヨンロツド	2
38	B38		2
39	B39		2
40	B40	テンシヨンスプリング	2
41	B41		2
42	B42		2
43	B43		2
44	B44		1
45	B45	キヤツプ	2
46	B46	シリンダブラケツト	2
47	B47		8
48	B48		4
49	B49		8
50	B50		2
51	B51		2
52	B52		1
53	B53		1
54	B54		1
55	B55		1
56	B56		1

Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
