Пилотный трубопроводы (3) — HITACHI HR320

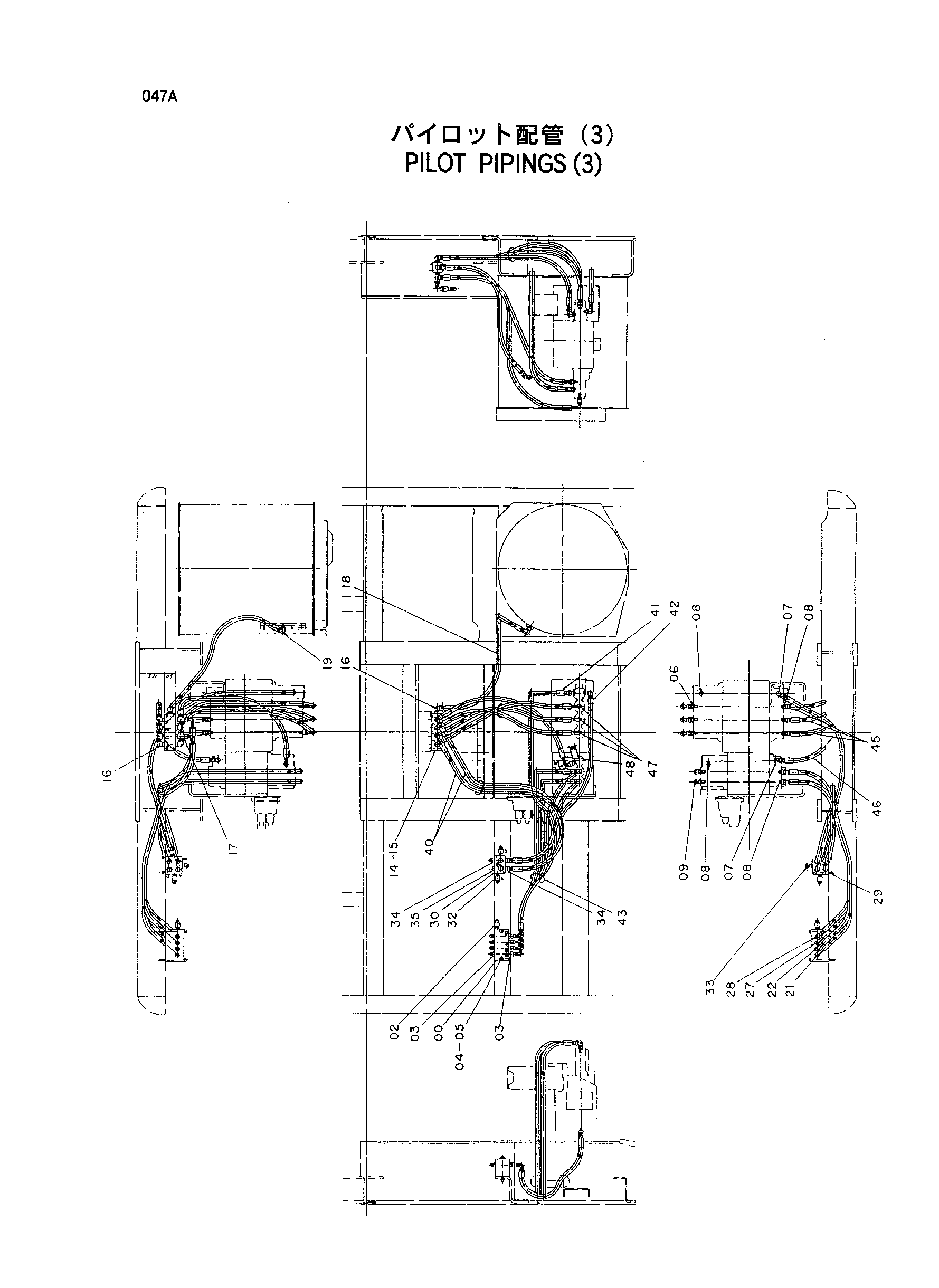

Заводская схема «Пилотный трубопроводы (3)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4325812 | Клапан регулировочный | 1 |
| 02 | 4254563 | Выключатель давление | 1 |
| 02A | 4113154 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 8 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | J901004 | Болт | 2 |
| 05 | A590910 | Пружинная шайба | 2 |
| 06 | 4202422 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 7 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4208913 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 3070919 | Блок | 1 |
| 15 | M340660 | Болт с внутренним шестигранником | 4 |
| 16 | 4154671 | Угловой штуцер | 7 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4205363 | Тройник | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4269844 | Шланг | 1 |
| 19 | 4154671 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4313347 | Шланг | 1 |
| 22 | 4248611 | Шланг | 1 |
| 27 | 4313346 | Шланг | 1 |
| 28 | 4313344 | Шланг | 1 |
| 29 | J010825 | Болт с шайбой | 2 |
| 30 | 4254613 | Челночный клапан | 1 |
| 32 | 4254563 | Выключатель давление | 2 |
| 32A | 4113154 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4200466 | Адаптер | 6 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4092534 | Пробка | 2 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4313344 | Шланг | 2 |
| 41 | 4269848 | Шланг | 1 |
| 42 | 4269844 | Шланг | 1 |
| 43 | 4055312 | Ленточный зажим | 10 |
| 45 | 4269841 | Шланг | 3 |
| 46 | 4269840 | Шланг | 1 |
| 47 | 4239754 | Шланг | 3 |
| 48 | 4313341 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
