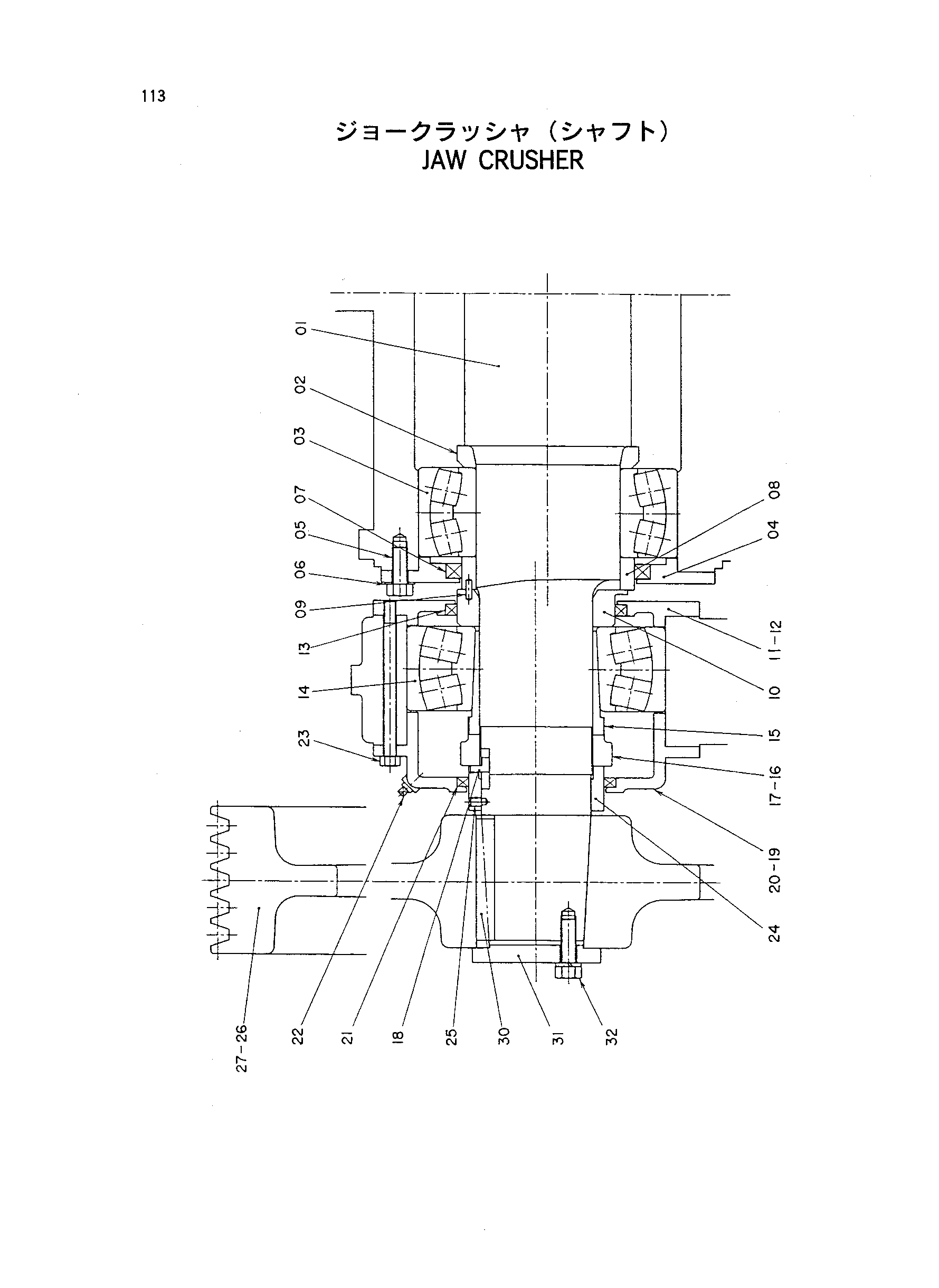

JAW гидроножницы (вал) — HITACHI HR320
Заводская схема «JAW гидроножницы (вал)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | C01 | エキセントリツクシヤフト | 1 |
| 02 | C02 | デイスタンスピース NO.1 | 2 |
| 03 | C03 | ジヨーベアリング | 2 |
| 04 | C04 | ベアリングカバー NO.1 | 2 |
| 05 | C05 | 24 | |
| 06 | C06 | 12 | |
| 07 | C07 | オイルシール NO.1 | 2 |
| 08 | C08 | デイスタンスピース NO.2 | 2 |
| 09 | C09 | ノツクピン | 2 |
| 10 | C10 | デイスタンスピース NO.3 | 2 |
| 11 | C11 | 1 | |
| 12 | C12 | 1 | |
| 13 | C13 | オイルシール NO.2 | 2 |
| 14 | C14 | フレームベアリング | 2 |
| 15 | C15 | 2 | |
| 16 | C16 | 1 | |
| 17 | C17 | 1 | |
| 18 | C18 | ロツクナツトストツパ | 2 |
| 19 | C19 | 1 | |
| 20 | C20 | 1 | |
| 21 | C21 | オイルシール NO.3 | 2 |
| 22 | C22 | プラグ | 4 |
| 23 | C23 | 16 | |
| 24 | C24 | デイスタンスピース NO.4 | 2 |
| 25 | C25 | 4 | |
| 26 | C26 | フライホイール V | 1 |
| 27 | C27 | 1 | |
| 30 | C30 | 2 | |
| 31 | C31 | 2 | |
| 32 | C32 | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
