Крышка (1) — HITACHI HR320

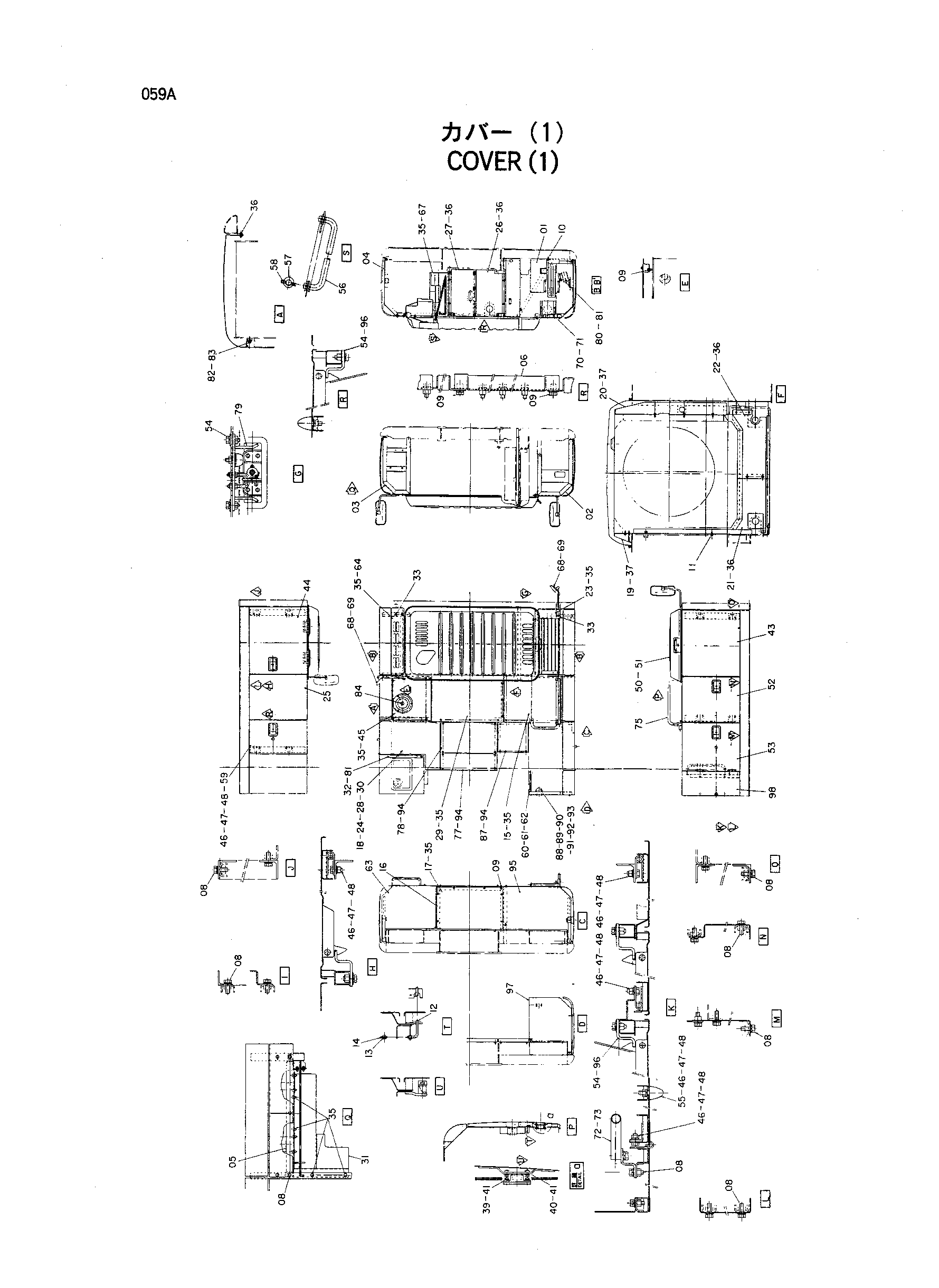

Заводская схема «Крышка (1)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01A	6011833	Крышка	1
01B	4257087	Ограничитель	1
01C	J031030	Болт с шайбой	2
02	7024488	Опора	1
03	7029386	Опора	1
04A	7023486	Опора	1
04A	8063136	Опора	1
04B	4257087	Ограничитель	1
04C	J031030	Болт с шайбой	2
05A	8049120	Опора	1
05A	8063137	Опора	1
05B	3051868	Штанга торсион	1
05C	4263656	Направляющая	1
05D	J021030	Болт с шайбой	2
06	9735795	Опора	1
08	J021030	Болт с шайбой	26
09	J031025	Болт с шайбой	2
10	J031230	Болт с шайбой	2
11	J020820	Болт с шайбой	1
12	9738313	Стойка	1
13	A590106	Плоская шайба	1
14	4022696	Стопорный палец	1
15	7029632	Крышка	1
16	7029634	Опора	1
17	3071528	Крышка	1
18	7030372	Ступень	1
19	9736525	Крышка	1
20	8060249	Крышка	1
21	8050932	Крышка	1
22	8048419	Крышка	1
23	7024335	Крышка	1
24	J901640	Болт	2
25	6011123	Крышка	1
26	8049119	Крышка	1
27	8050921	Крышка	1
28	A590916	Пружинная шайба	2
29	7029633	Крышка	1
30	A590116	Плоская шайба	2
31	8051320	Крышка	1
31	8063346	Крышка	1
32	8063517	Поручень	2
33	J021035	Болт с шайбой	2
35	J021030	Болт с шайбой	33
36	J031025	Болт с шайбой	16
37	J020820	Болт с шайбой	5
39	4175253	Кронштейн	1
40	4175254	Ограничитель	1
41	J020614	Болт с шайбой	4
43	6011121	Дверь	1
44	6011122	Дверь	1
45A	8052753	Крышка	1
45B	4289216	Крышка	1
45C	J021025	Болт с шайбой	3
46	A590110	Плоская шайба	22
47	A590910	Пружинная шайба	22
48	J950010	Гайка	22
50	5003278	Крышка двигатель	1
51	J021030	Болт с шайбой	4
52	5004663	Дверь	1
53	5004661	Дверь	1
54	J031030	Болт с шайбой	6
55	4204586	Ограничитель	2
55	4371508	Магнит	2
56	4263655	Стойка	1
57	A590114	Плоская шайба	4
58	4022700	Стопорный палец	4
59	5004662	Дверь	1
60	4248560	Стойка	1
61	A590916	Пружинная шайба	2
62	J901635	Болт	2
63	7030250	Крышка	1
64	4313364	Крышка	1
67	8056308	Крышка	1
68	4165676	Зеркало	2
69	8062377	Стойка	2
70	J020816	Болт с шайбой	2
71	7027154	Крышка	1
72	8062930	Поручень	1
73	J021225	Болт с шайбой	2
75A	7030275	Поручень	1
75B	3072672	Трубка	1
75C	4203325	Рукоятка	2
75D	4353032	Палец	1
75E	J950012	Гайка	1
77	4354774	Пластина	1
78	9745013	Пластина	1
79A	8053476	Кронштейн	1
79B	4280175	U-образный болт	1
79C	M500807	Гайка	4
79D	A590908	Пружинная шайба	2
79E	4294508	Ограничитель	1
79F	J950010	Гайка	1
79G	A590910	Пружинная шайба	1
80	8051479	Держатель	1
81	J021025	Болт с шайбой	4
82	J011025	Болт с шайбой	2
83	J222012	Шайба	2
84	4316224	Резиновая втулка	1
87	4354215	Пластина	1
88	4091871	Уровень	1
89	3070974	Кронштейн	1
90	M430520	Винт	2
91	A590105	Плоская шайба	4
92	A590905	Пружинная шайба	2
93	M500504	Гайка	2
94	J021030	Болт с шайбой	12
95	7030249	Крышка	1
96	4352778	Ограничитель	2
97	7030248	Крышка	1
98	6015098	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
