Аккессориес трубопроводы (1) — HITACHI HR320

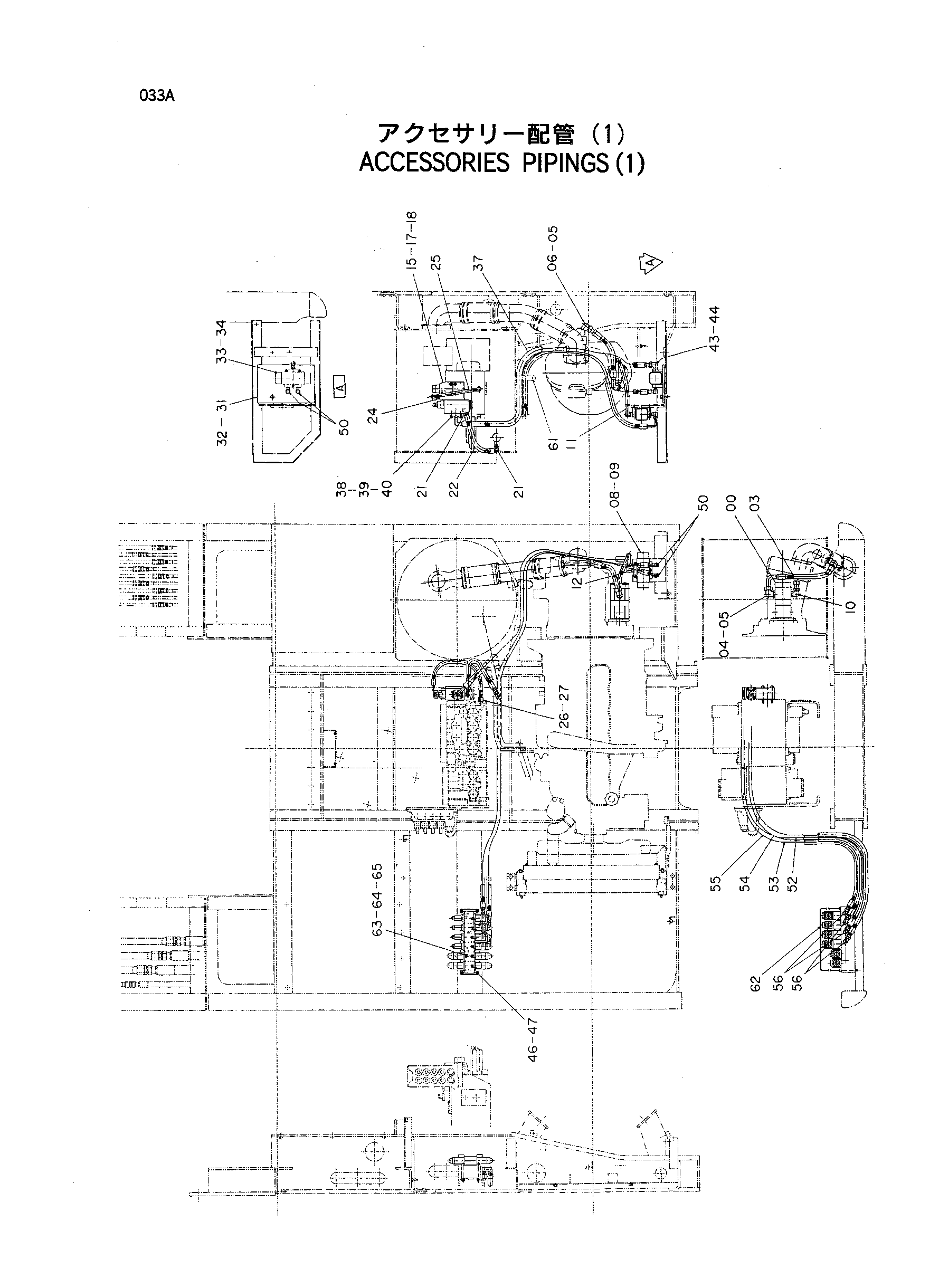

Заводская схема «Аккессориес трубопроводы (1)» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4344165 | Шестерённый насос | 1 |
| 03 | 4239753 | Шланг | 1 |
| 04 | 4157562 | Угловой штуцер | 2 |
| 04 | 4157562 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4218070 | Тройник | 1 |
| 08 | 4345129 | Клапан дивидер | 1 |
| 08 | 4341912 | Клапан дивидер | 1 |
| 09 | M340845 | Болт с внутренним шестигранником | 3 |
| 10 | 4154672 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4344606 | Шланг | 1 |
| 12 | 4154658 | Угловой штуцер | 1 |
| 15 | 9107465 | Клапан | 1 |
| 15 | 9142382 | Клапан | 1 |
| 17 | M341080 | Болт с внутренним шестигранником | 4 |
| 18 | A811030 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4269832 | Шланг | 1 |
| 24 | 4200468 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4282481 | Шланг | 1 |
| 26 | 4200465 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4290467 | Пробка | 1 |
| 27 | 4092534 | Пробка | 1 |
| 31 | 4341357 | Пластина | 1 |
| 32 | J011230 | Болт с шайбой | 2 |
| 33 | 4341912 | Клапан дивидер | 1 |
| 34 | M340845 | Болт с внутренним шестигранником | 3 |
| 37 | 4344519 | Шланг | 1 |
| 38 | 971489 | Уплотнительное кольцо | 1 |
| 39 | 986910 | Разъёмный фланец | 2 |
| 40 | M341030 | Болт с внутренним шестигранником | 4 |
| 43 | 4274178 | Угловой штуцер | 1 |
| 44 | 4138938 | Уплотнительное кольцо | 1 |
| 46 | 4345768 | Блок клапанов | 1 |
| 47 | M341090 | Болт с внутренним шестигранником | 4 |
| 50 | 4154657 | Угловой штуцер | 4 |
| 51 | 94-1609 | Втулка | 2 |
| 52 | 4315361 | Шланг | 1 |
| 53 | 4315360 | Шланг | 1 |
| 54 | 4283731 | Шланг | 1 |
| 55 | 4241377 | Шланг | 1 |
| 56 | 4241385 | Угловой штуцер | 4 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4193816 | Зажим | 1 |
| 62 | 8062931 | Кронштейн | 1 |
| 63 | 4252767 | Кронштейн | 7 |
| 64 | J900610 | Болт | 7 |
| 65 | A590906 | Пружинная шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
