Верхняя платформа — HITACHI HR320

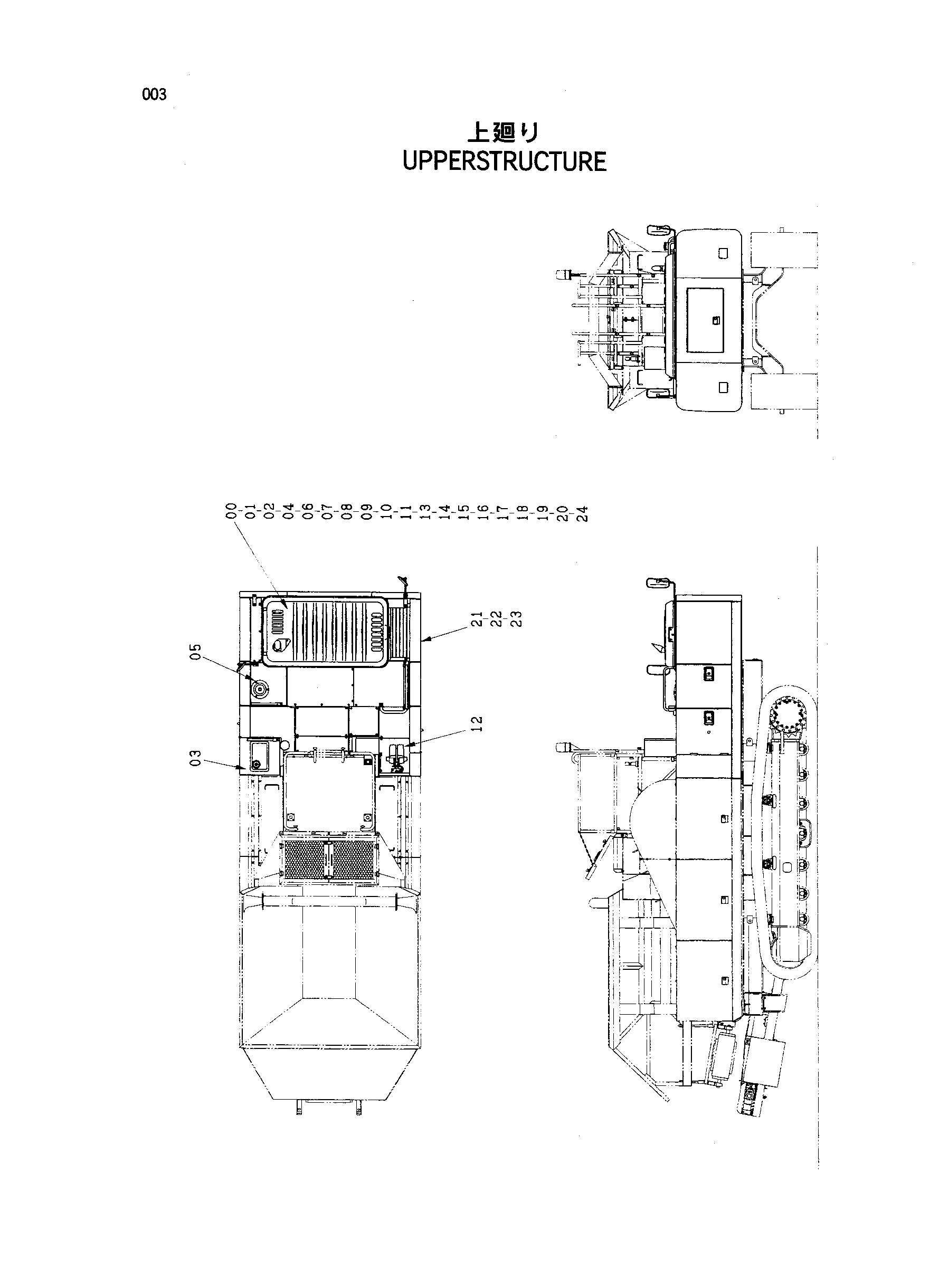

Заводская схема «Верхняя платформа» для HITACHI HR320. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9143610 | Рама основной | 1 |
| 01 | 9093090 | Двигатель | 1 |
| 01 | 9147376 | Двигатель | 1 |
| 02 | 9102510 | Фильтр воздушный | 1 |
| 02 | 9147377 | Фильтр воздушный | 1 |
| 03 | 9142098 | Топливный бак | 1 |
| 04 | 9118971 | Насос | 1 |
| 05 | 9131426 | Гидробак | 1 |
| 05 | 9147752 | Гидробак | 1 |
| 06 | 9138553 | Трубопроводы масляный радиатор | 1 |
| 07 | 9138554 | Ход трубопроводы | 1 |
| 08 | 9138555 | Гидроножницы трубопроводы | 1 |
| 09 | 9139072 | Аккессориес трубопроводы | 1 |
| 10 | 9139073 | Аккессориес трубопроводы | 1 |
| 11 | 9102894 | Управление двигателем | 1 |
| 11 | 9147757 | Управление двигателем | 1 |
| 12 | 9138558 | Пол | 1 |
| 13 | 9138559 | Пилотный трубопроводы | 1 |
| 14 | 9138560 | Пилотный трубопроводы | 1 |
| 15 | 9138561 | Пилотный трубопроводы | 1 |
| 16 | 9138562 | Пилотный трубопроводы | 1 |
| 17 | 9138563 | Пилотный трубопроводы | 1 |
| 18 | 9138564 | Пилотный трубопроводы | 1 |
| 19 | 9143611 | Электрооборудование | 1 |
| 20 | 9138568 | Электрооборудование | 1 |
| 21 | 9142459 | Крышка | 1 |
| 22 | 9138713 | Крышка | 1 |
| 23 | 9142548 | Крышка | 1 |
| 24 | 9138991 | Отопитель трубопроводы | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR320 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
